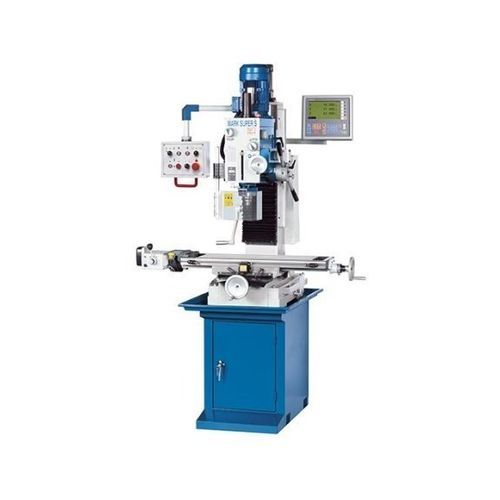

Foratrice-fresatrice verticale Mark Super S

3 assiper acciaioa velocità variabile

Descrizione
I modelli Mark Super S sono trapani‑fresatrici compatti che uniscono un azionamento potente a un'ampia gamma di velocità. Adatti per forare e fresare acciaio e metalli non ferrosi, sono pensati per officine, reparti di manutenzione, produzioni in piccola serie e reparti formativi.

Punti salienti

• Avanzamento a variazione continua asse X
• Avanzamento di foratura automatico con indicatore digitale di profondità
• Testa di fresatura a ingranaggi per asportazioni potenti
• Testa orientabile (±45°) per applicazioni versatili
• Velocità mandrino regolabile in continuo con display digitale (modello SV)

Applicazioni

• Produzione di pezzi singoli e prototipi
• Piccole serie e operazioni di manutenzione
• Laboratori di formazione e istruzione tecnica

Equipaggiamento standard

• Indicatore di posizione 3 assi X.Pos 3.2
• Avanzamento automatico del cannotto
• Basamento macchina con vano portaoggetti
• Alimentazione tavola TV 1000
• Mandrino 13 mm
• Supporto utensile
• Manuale operatore

Specifiche tecniche
Area utile di lavoro
Dimensioni tavola: 800 mm x 240 mm
Capacità di foratura su acciaio: 32 mm
Fresatura su albero: 32 mm
Corsa testa in altezza: 350 mm
Riccioli a T tavola: 3; T (larghezza x passo): 14 mm x 80 mm

Corsa
Corsa asse X (manuale / automatica): 560 / 480 mm
Corsa asse Y: 190 mm

Testa di fresatura verticale
Attacco mandrino: MK4 (DIN 228)
Diametro / corsa del cannotto: 75 mm / 120 mm
Distanza naso mandrino - tavola: 460 mm
Sbalzo: 258 mm
Angolo di rotazione testa: ±45°
Gamma velocità: (12) 75–3200 g/min

Avanzamenti
Avanzamenti cannotto: 0,10; 0,18; 0,26 mm/giro

Potenza di azionamento
Potenza motore principale: 1,5 / 1,1 kW

Dimensioni e peso
Dimensioni complessive (L x P x H): 1,25 m x 0,95 m x 2,13 m
Peso: 380 kg

Riepilogo tecnico

• Modello: Mark Super S (opzione SV con controllo continuo della velocità)
• Tipologia: Trapano‑fresatrice per acciaio e leghe non ferrose
• Tavola: 800 x 240 mm
• Capacità di foratura: 32 mm
• Attacco mandrino: MK4
• Corsa / diametro cannotto: 120 mm / 75 mm
• Rapporti velocità: 12 (75–3200 g/min)
