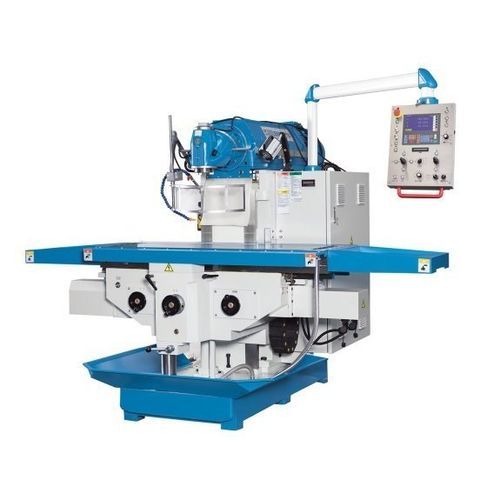

Fresatrice CNC 2 assi Servomill® UWF 1200

universalecon testa inclinabile

Descrizione
La Servomill® UWF 1200 è una fresatrice universale con tecnologia di avanzamento servoconvenzionale e testa universale inclinabile su due assi. Offre un'ampia area di lavoro e potenti azionamenti mandrino. Finecorsa elettronici, volantini elettronici e funzioni di fresatura estese forniscono molti vantaggi della tecnologia CNC senza necessità di programmazione. Applicazioni tipiche: costruzione utensili, produzione e formazione tecnica.

Punti di forza

• Ampia area di lavoro
• Tecnologia di avanzamento servoconvenzionale
• Viti a ricircolo di sfere precaricate su tutti gli assi
• Volantini elettronici
• Testa universale con 2 assi di inclinazione
• Velocità del mandrino a variazione continua

Dettagli costruttivi

• Elettronica integrata per fresatura convenzionale più semplice, precisa ed efficiente
• Nuova generazione di fresatrici convenzionali che combina operatività manuale e ausili elettronici
• Design orientato all’operatore con maggiore precisione e produttività
• Elevata affidabilità e lunga vita dei componenti per ridurre la manutenzione e aumentare la disponibilità
• Struttura a mensola robusta e resistente alla torsione
• Ampia area di serraggio e lunghe corse che garantiscono una vasta area di lavoro in dimensioni compatte
• Console supportata da un sistema di guida aggiuntivo per aumentare la capacità di carico del tavolo
• Movimento in X su guida a coda di rondine sovradimensionata per eccellenti proprietà di smorzamento e alta precisione
• Guide piane con ampie superfici di appoggio per maggiore capacità di carico e stabilità dimensionale
• Tutte le guide temprate e rettificate, lubrificate tramite sistema di lubrificazione centralizzato
• Azionamento completo integrato nella pesante trave superiore per trasmissione efficiente della potenza e basso livello di vibrazioni
• Testa di fresatura universale inclinabile su due assi; il mandrino può essere posizionato su quasi qualsiasi angolo spaziale e riportato rapidamente in orizzontale
• Cambio a 2 velocità robusto, temprato e rettificato, con ampia gamma di velocità e funzionamento silenzioso
• Servomotori potenti per avanzamenti a variazione continua e spostamenti rapidi su tutti gli assi
• Viti a ricircolo di sfere precaricate per posizionamenti precisi, privi di gioco e con usura minima
• Dotazione di serie: sistema di raffreddamento, illuminazione LED dell’area di lavoro e ampia selezione di attrezzi di servizio

Vantaggi operativi

• Elettronica sviluppata e prodotta in Germania
• Controllo di posizionamento per percorsi preselezionati su tutti gli assi
• Viti a ricircolo di sfere precaricate senza gioco
• Servomotori su tutti gli assi con avanzamento variabile, avanzamento rapido e controllo velocità
• Indicatore elettronico di carico del mandrino per ottimizzare l’utilizzo e proteggere da sovraccarichi
• Volantini elettronici su tutti gli assi e controllo joystick per spostamenti agevoli
• Indicatore di posizione integrato con regoli in vetro di precisione
• Possibilità di sincronizzare l’avanzamento con la velocità del mandrino
• Componenti di trasmissione di qualità per funzionamento continuo; trasmissione avanzamento senza manutenzione

Caratteristiche tecniche

• Area di lavoro
  Dimensioni tavola: 1.600 mm x 500 mm
  Portata tavola: 1.800 kg
  Numero cave a T: 5 posizioni
  Larghezza cave a T: 18 mm
  Passo cave a T: 80 mm
• Corse
  Corsa asse X: 1.200 mm
  Corsa asse Y: 700 mm
  Corsa asse Z: 500 mm
• Testa di fresatura
  Gamma velocità (2): 30‑390 / 390‑2050 1/min
  Attacco mandrino: SK 50 DIN 2080
  Angolo di inclinazione: 360°
  Distanza centro mandrino‑tavola: 50 mm ‑ 550 mm
• Avanzamento rapido
  Avanzamento rapido X: 2.200 mm/min
  Avanzamento rapido Y: 2.200 mm/min
  Avanzamento rapido Z: 1.100 mm/min
• Avanzamenti
  Velocità avanzamento X: 10 mm/min ‑ 1.000 mm/min
  Velocità avanzamento Y: 10 mm/min ‑ 1.000 mm/min
  Velocità avanzamento Z: 5 mm/min ‑ 500 mm/min
• Potenze motori
  Potenza mandrino principale: 11 kW
  Potenza avanzamento X/Y/Z: 3,6 kW / 3,6 kW / 5,5 kW
  Potenza pompa refrigerante: 0,13 kW
• Dimensioni e peso
  Dimensioni (L x W x H): 2,85 m x 2,5 m x 2,2 m
  Peso: 4.200 kg
