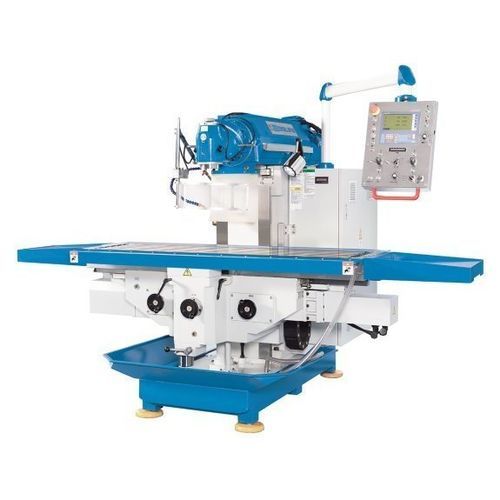

Fresatrice 3 assi Servomill® UWF 1400

universaleservomotorizzataindustriale

Presentazione
La Servomill® UWF 1400 è una fresatrice universale con tecnologia di avanzamento servoconvenzionale e testa universale inclinabile su due assi. Offre un'ampia area di lavoro e un potente azionamento mandrino, consentendo funzioni di produzione simili alla CNC senza programmazione completa. Campi d'impiego: costruzione utensili, produzione e formazione.

Punti di forza

• Ampia area di lavoro con elevata capacità di carico del tavolo
• Tecnologia di avanzamento servoconvenzionale per lavorazioni manuali e semiautomatiche precise
• Viti a ricircolo di sfere precaricate su tutti gli assi per posizionamento senza gioco
• Volantini elettronici e finecorsa elettronici
• Testa universale con 2 assi di inclinazione (360°)
• Velocità mandrino a variazione continua con due gamme

Specifiche tecniche — Area di lavoro
Dimensioni tavola: 2.000 mm x 500 mm
Capacità di carico tavola: 1.800 kg
Numero cave a T: 5 posizioni
Larghezza cave a T: 18 mm
Distanza cave a T: 80 mm

Specifiche tecniche — Corse
Corsa asse X: 1.400 mm
Corsa asse Y: 700 mm
Corsa asse Z: 500 mm

Specifiche tecniche — Testa di fresatura
Gamma di velocità (2): 30-390 / 390-2050 1/min
Attacco mandrino: SK 50 (DIN 2080)
Angolo di inclinazione: 360°
Distanza centro mandrino‑tavola: 50 mm - 550 mm

Specifiche tecniche — Avanzamenti rapidi
Avanzamento rapido X: 2.200 mm/min
Avanzamento rapido Y: 2.200 mm/min
Avanzamento rapido Z: 1.100 mm/min

Specifiche tecniche — Avanzamenti
Velocità di avanzamento X: 10 mm/min - 1.000 mm/min
Velocità di avanzamento Y: 10 mm/min - 1.000 mm/min
Velocità di avanzamento Z: 5 mm/min - 500 mm/min

Specifiche tecniche — Potenza di azionamento
Motore mandrino principale: 11 kW
Motore avanzamento asse X: 3,6 kW
Motore avanzamento asse Y: 3,6 kW
Motore avanzamento asse Z: 5,5 kW
Motore pompa refrigerante: 0,13 kW

Specifiche tecniche — Dimensioni e pesi
Ingombro (L x P x H): 3,25 m x 2,5 m x 2,2 m
Peso: 4.500 kg

Dettagli prodotto e funzionalità

• Elettronica integrata per semplificare la fresatura convenzionale e migliorare la precisione
• Struttura a mensola rigida con supporto aggiuntivo per elevata portata del tavolo
• Guida a coda di rondine sovradimensionata sull’asse X per ottima smorzamento e regolazione precisa
• Guide piane con ampia superficie di appoggio; tutte temprate e rettificate, lubrificazione centralizzata
• Azionamento integrato nella trave superiore pesante per trasmissione efficiente e basse vibrazioni
• Testa universale che consente posizionamenti su quasi tutti gli angoli spaziali
• Cambio a 2 velocità con ingranaggi temprati e rettificati per ampia gamma di velocità
• Servomotori potenti per avanzamenti variabili e rapidi su tutti gli assi
• Accessori di serie: sistema di raffreddamento, illuminazione LED e utensili di avviamento

Elettronica e funzionamento

• Elettronica sviluppata e prodotta in Germania
• Controllo di posizionamento per percorsi preimpostati su tutti gli assi
• Viti a ricircolo di sfere precaricate senza gioco
• Servomotori su tutti gli assi con avanzamento variabile, avanzamento rapido e regolazione velocità mandrino
• Indicatore di carico mandrino elettronico e volantini elettronici
• Movimento manuale X/Y/Z tramite joystick e indicatore di posizione integrato
• Sincronizzazione avanzamento con velocità mandrino possibile
• Componenti di trasmissione progettati per funzionamento continuo e bassa manutenzione

Caratteristiche / specifiche tecniche

• Denominazione: Servomill® UWF 1400
• Tipo: Fresatrice universale servoconvenzionale con testa universale 2 assi
• Area lavoro: tavola 2.000 x 500 mm, carico 1.800 kg
• Corse: X 1.400 mm / Y 700 mm / Z 500 mm
• Testa: SK 50, velocità 30-390 / 390-2050 1/min
• Potenze: mandrino 11 kW; X/Y 3,6 kW; Z 5,5 kW
• Avanzamenti rapidi X/Y 2.200 mm/min, Z 1.100 mm/min
• Dimensioni: 3,25 m x 2,5 m x 2,2 m; Peso: 4.500 kg
