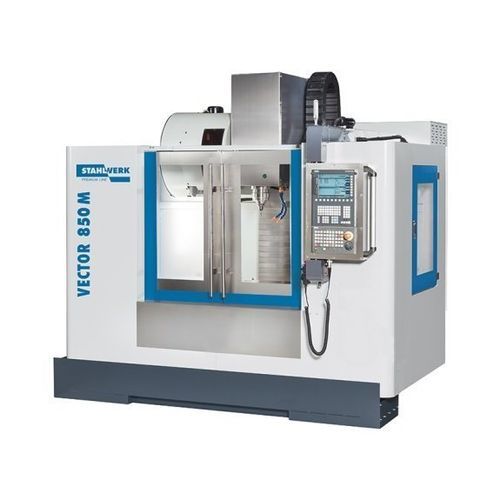

Centro di lavoro CNC 3 assi VECTOR 850 M Si

verticaleSK4024 utensili

Panoramica
Il VECTOR 850 M SI è un centro di lavoro CNC verticale progettato per produzione compatta, utilizzo multi-turno e lavorazioni complesse. Progettazione tramite analisi FEM e produzione sotto controllo qualità rigoroso; il basamento combina ghisa Meehanite e colonna a delta per maggiore rigidità e stabilità termica.

Punti di forza

• Colonna a Y in Meehanite extra larga per massima stabilità strutturale
• Raffreddamento attraverso il mandrino (CTS) a 30 bar per migliore evacuazione trucioli e durata utensile
• Cambiautensili a doppio braccio 24 posizioni per elevata flessibilità
• Progettato per funzionamento continuo su più turni
• Ampie possibilità di personalizzazione e automazione; garanzia standard di 2 anni

Design macchina

• Struttura a C rigida con basso baricentro e ingombro compatto
• Viti a ricircolo sfere precaricate da 30 mm e pacchetto di azionamento digitale per guida rigida e coppia elevata
• Guide lineari su assi X, Y e Z per alta precisione e basso attrito (varianti roller disponibili)
• Layout salvaspazio con ampie porte frontali per carico e manutenzione

Mandrino

• Mandrino con cuscinetti multipli per migliore assorbimento e dispersione delle forze
• Attacco mandrino: SK 40 ISO 7388-1 (DIN 69871)
• Velocità standard: 10.000 1/min; coppia costante: 57 Nm
• Cuscinetti: 7012 x 4; azionamento: cinghia

Cambiautensili

• Tipo cambiautensili: doppio braccio
• Postazioni utensili: 24 posizioni; selezione: memory random
• Max utensile Ø x L: 80 mm x 300 mm; peso max utensile: 7 kg
• Tempo cambio utensile utensile/utensile: 1,8 s; truciolo/truciolo: 3,9 s

Controllo / Software (Siemens SINUMERIK 828D)

• Controllo compatto e robusto con ShopMill per programmazione rapida
• ProgramGUIDE e SINUMERIK MDynamics con Advanced Surface per produzione in serie e stampi
• Animated Elements, supporto grafico, simulazione 3D e trasferimento dati via USB, CF ed Ethernet
• Opzioni: cicli di misura, rilevamento materiale residuo, registrazione simultanea

Specifiche tecniche (tabelle)
Area di lavoro
Dimensioni tavola — 1.000 mm x 550 mm
Capacità carico tavola — 800 kg
Distanza naso mandrino - superficie tavola — 150 mm - 700 mm
Centro mandrino - colonna — 619 mm

Corse
Corsa asse X — 850 mm
Corsa asse Y — 550 mm
Corsa asse Z — 550 mm
Guide — Roller (varianti disponibili)

Mandrino principale
Velocità mandrino — 10.000 1/min
Attacco mandrino — SK 40 ISO 7388-1 (DIN 69871)
Coppia costante — 57 Nm
Cuscinetti mandrino — 7012 x 4
Tipo azionamento — cinghia

Avanzamenti rapidi
Avanzamento rapido X/Y — 36.000 mm/min
Avanzamento rapido Z — 15.000 mm/min

Avanzamento lavoro
Avanzamento lavoro — 10.000 mm/min

Cambiautensili (riepilogo)
Tipo — Doppio braccio
Numero posizioni — 24
Selezione utensili — Memory random
Dimensione max utensile Ø x L — 80 mm x 300 mm
Peso max utensile — 7 kg
Tempo cambio utensile/utensile — 1,8 s
Tempo cambio truciolo/truciolo — 3,9 s

Precisioni
Ripetibilità — ± 0,003 mm (± 0.00012")
Precisione di posizionamento — ± 0,005 mm (± 0.0002")

Potenza e alimentazione
Motore principale, carico continuo — 9 kW
Consumo totale — 20 kVA
Tensione — 400 V
Frequenza rete — 50 Hz

Dimensioni e peso
Dimensioni (L x W x H) — 2,42 m x 2,20 m x 2,70 m
Peso — 4.300 kg

Dettagli aggiuntivi

• Ampie porte frontali per accesso e carico agevolato
• Opzioni mandrino (direct drive, aumenti velocità) e varianti BT40 disponibili
• Accessori e sistemi di misura compatibili (Renishaw, toolsetters, assi rotativi)

Specifiche

• Modello — VECTOR 850 M SI
• Corsa X/Y/Z — 850 / 550 / 550 mm
• Tavola — 1.000 x 550 mm; carico 800 kg
• Cambiautensili — Doppio braccio 24 posizioni
• Controllo standard — Siemens SINUMERIK 828D
