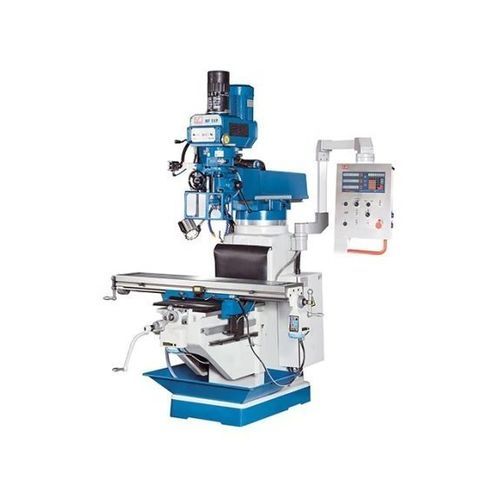

Fresatrice a 3 assi MF 5 VP

universaleper acciaioper metalli non ferrosi

Presentazione
La MF 5 VP è una fresatrice universale versatile progettata per la lavorazione industriale di acciaio e metalli non ferrosi. Modello di punta della serie MF con attacco mandrino SK 40 e peso proprio aumentato di circa il 30% per una maggiore rigidità. Gli assi X e Y dispongono di avanzamenti a regolazione continua; la testa di fresatura verticale è orientabile e offre un ampio intervallo di velocità. La dotazione di serie comprende un avanzamento automatico del cannotto a quattro velocità, bloccaggio pneumatico utensile e un'ampia tavola di serraggio per pezzi e sistemi di bloccaggio.

Punti salienti

• Testa di fresatura verticale orientabile con avanzamento cannotto
• Serraggio utensile pneumatico
• Velocità mandrino a variazione continua
• Avanzamento tavola/assi con rapido
• Versione pesante con guide ampie

Dettagli prodotto

• Potenza nominale motore: 3,75 kW
• Attacco mandrino: SK 40 (DIN 2080 / ISO 40)
• Tre avanzamenti automatici del cannotto e avanzamento manuale grossolano/fine
• Cannotto con fermo micrometrico
• Interruttore inversione direzione di rotazione del mandrino
• Freno mandrino
• Velocità mandrino regolabili senza scatti
• Testa orientabile ±90° a destra e sinistra
• Avanzamento tavola TV 1000 su X e Y, regolabile con rapido
• Impianto di raffreddamento e raccogli-trucioli
• Lubrificazione centralizzata

Indicatore di posizione 3 assi (X.Pos 3.2) — funzioni e vantaggi

• Maggiore precisione di posizionamento
• Riduzione degli errori e maggiore affidabilità del processo
• Tempi ciclo ridotti e aumento della produttività
• Display facilmente leggibile e tastiera operatore intuitiva
• Risoluzione: 0,01 / 0,005 mm
• Coordinate predefinite e mantenimento posizione assi a display spento
• Calcolo cerchio forature e funzione calcolatrice
• Memoria per 10 utensili, commutazione raggio/diametro, conversione mm/pollici
• Funzionamento senza manutenzione ed espandibilità semplice

Dotazione standard

• Indicatore posizione 3 assi X.Pos 3.2
• Avanzamento tavola TV 1000 assi X e Y
• Bloccaggio utensile pneumatico
• Raccogli-trucioli
• Impianto di raffreddamento
• Lubrificazione centralizzata
• Copertura guide orizzontali
• Attrezzi di servizio
• Manuale d'uso

Specifiche tecniche
Area di lavoro
Dimensione tavola: 1.370 mm x 250 mm
Capacità carico tavola (max): 350 kg

Corse
Corsa asse X: 800 mm
Corsa asse Y: 390 mm
Corsa asse Z: 380 mm

Testa di fresatura verticale
Velocità mandrino (verticale): 70 1/min - 3.600 1/min
Attacco mandrino: SK 40 (DIN 2080 / ISO 40)
Corsa cannotto: 127 mm

Avanzamenti
Avanzamenti cannotto: (3) 0,04 / 0,08 / 0,15 mm/giro

Potenza azionamento
Potenza nominale motore principale: 3,75 kW

Dimensioni e peso
Ingombro (L x P x H): 2,54 m x 2,16 m x 2,24 m
Peso: 1.590 kg

Caratteristiche / dati tecnici

• Modello: MF 5 VP
• Attacco mandrino: SK 40 (DIN 2080 / ISO 40)
• Potenza motore: 3,75 kW
• Intervallo velocità mandrino: 70 - 3.600 1/min
• Corsa cannotto: 127 mm; avanzamenti: 0,04 / 0,08 / 0,15 mm/giro
• Corse X x Y x Z: 800 x 390 x 380 mm
• Dimensione tavola: 1.370 x 250 mm; portata max: 350 kg
• Dotazioni: testa orientabile ±90°, bloccaggio pneumatico, avanzamento automatico 4 velocità, avanzamento TV 1000 con rapido, impianto di raffreddamento, raccogli-trucioli, lubrificazione centralizzata
