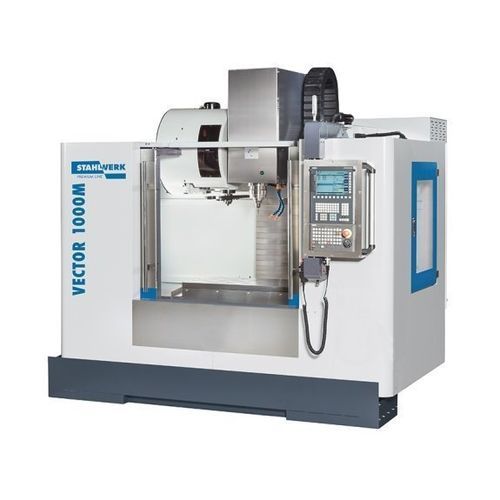

Centro di lavoro CNC verticale VECTOR 1000 M Si

SK4024 utensilicompatto

Panoramica
Il VECTOR 1000 M SI è un centro di lavoro verticale CNC compatto e preconfigurato, pensato per processi produttivi complessi. Progettato con analisi FEM e prodotto sotto rigorosi controlli qualità, il basamento combina ghisa Meehanite e colonna a delta per elevata rigidità. Componentistica e layout sono adatti a impiego multi-turno e integrazione di automazione industriale.

Punti principali

• Colonna a Y extra larga in Meehanite per massima rigidità
• Raffreddamento interno tramite mandrino 30 bar (CTS) per evacuazione trucioli e finitura superficiale
• Cambiautensili a doppio braccio con 24 posizioni per ampia capacità utensili
• Elevate velocità di avanzamento e rapidità per cicli efficienti
• Controllo Siemens Sinumerik 828D con ShopMill e ProgramGUIDE

Progetto macchina e componenti

• Struttura a C rigida con centro di gravità basso e ingombro ridotto
• Viti a ricircolo sfere 30 mm precaricate e pacchetto azionamenti digitali per coppia elevata e guida stabile del tavolo
• Guide lineari/roller su X, Y e Z per minore attrito e maggiore precisione
• Mandrino su cuscinetti multipli per assorbimento delle forze di lavorazione

Mandrino e utensili

• Attacco mandrino: SK40 ISO 7388-1 (DIN 69871)
• Velocità max: 10.000 min⁻¹; coppia costante: 57 Nm; cuscinetti: 7012 × 4
• Cambiautensili: doppio braccio, 24 posizioni; Ø×L max utensile: 80 × 350 mm; peso max utensile: 7 kg
• Tempi di cambio: 1,8 s (utensile→utensile) e 3,9 s (truciolo→truciolo)
• CTS 30 bar disponibile attraverso il mandrino per raffreddamento interno ad alta pressione

Controllo & software — Siemens Sinumerik 828D

• Pannello compatto e robusto; ShopMill per programmazione rapida di pezzi singoli; ProgramGUIDE per produzione in serie
• SINUMERIK MDynamics con Advanced Surface per finiture ottimizzate
• Animated Elements, cicli di misura, lettore DXF e interpolazione simultanea a 4 assi
• Trasferimento dati tramite USB, CF, Ethernet

Specifiche tecniche

• Area di lavoro
  Dimensioni tavola: 1.100 × 550 mm
  Portata tavola: 800 kg
  Distanza naso mandrino‑tavola: 150–700 mm
  Centro mandrino‑colonna: 619 mm
• Corse
  X: 1.000 mm; Y: 550 mm; Z: 550 mm
  Guide: Roller (guide a rulli lineari)
• Mandrino
  Velocità: 10.000 min⁻¹; Attacco: SK40; Coppia: 57 Nm; Cuscinetti: 7012 × 4; Trasmissione: cinghia (Riemenantrieb)
• Avanzamenti
  Rapido X/Y: 36.000 mm/min; Rapido Z: 15.000 mm/min; Avanzamento lavoro: fino a 10.000 mm/min
• Utensili
  Cambiautensili doppio braccio 24 posizioni; Ø×L max: 80×350 mm; Peso max utensile: 7 kg; Cambio U/U: 1,8 s; Truciolo/Truciolo: 3,9 s
• Precisioni
  Ripetibilità: ±0,003 mm; Precisione di posizionamento: ±0,005 mm
• Potenza & elettrico
  Motore principale continuo: 9 kW; Potenza totale: ca. 20 kVA; Tensione: 400 V; Frequenza: 50 Hz
• Dimensioni & peso
  Ingombro (L×W×H): 2,62 × 2,2 × 2,7 m; Peso: ≈4.600 kg

Applicazioni e opzioni

• Fresatura in serie, stampi e dime, parti di precisione in produzione multi‑turno
• Opzioni: aumento rpm mandrino, interfacce BBT/HSK, tavole rotanti, corsa Z estesa, integrazione robot/automazione, sonde di misura
