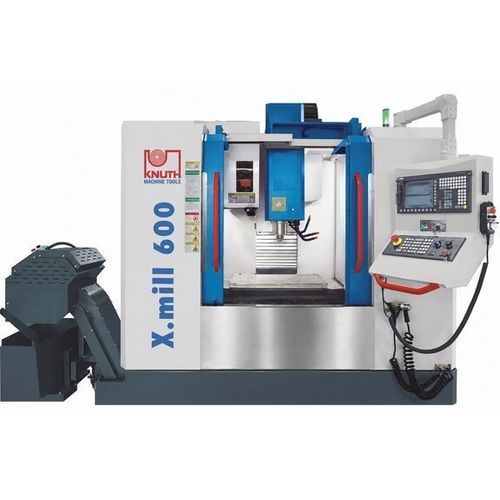

Fresatrice CNC 3 assi X.mill 600

verticaleSK4024 utensili

Descrizione
Lo X.mill 600 è un centro di lavoro verticale progettato per ambienti di produzione industriale. Presenta una struttura a telaio C, mandrino SK40 e corse adatte a pezzi di dimensioni medie. Ampia dotazione di opzioni per l'impiego in produzione su più turni.

Punti salienti

• Magazzino utensili verticale 24 posizioni con pinza a doppio braccio per cambi rapidi
• Controllo CNC Siemens 828D (SINUMERIK Operate)
• Componenti di qualità: guide lineari completamente protette e viti a ricircolo di sfere di precisione
• Progettato per funzionamento continuativo su più turni e manutenzione semplificata

Costruzione della macchina

• Telaio a C ottimizzato per rigidità e accessibilità in officina
• Assi su guide lineari completamente protette e viti a ricircolo di sfere per accuratezza di posizionamento e bassa attrito
• Tavola 800 x 500 mm, portata 400 kg; corsa X 600 mm (varianti fino a 1100 mm disponibili)
• Disposizione dell'area di lavoro e accessi ottimizzati per ridurre i tempi di attrezzaggio

Mandrino principale e azionamenti

• Mandrino con supporti multipli per assorbimento delle forze di lavorazione
• Unità mandrino a trasmissione a cinghia, velocità fino a 10.000 giri/min
• Attacco mandrino SK40 per ampia compatibilità utensili

Cambio utensile automatico

• Magazzino 24 posizioni che aumenta produttività e flessibilità
• Configurazione verticale con pinza a doppio braccio per cambi rapidi e stoccaggio compatto
• Costruzione robusta per utensili di peso elevato

Dotazione

• Volantino elettronico per facilitare la messa a punto
• Elettronica in armadio chiuso con scambiatore di calore per gestione termica
• Area di lavoro completamente chiusa, predisposta per aspirazione
• Pistole manuali per refrigerante e aria compressa per pulizia
• Lubrificazione centralizzata automatica per alimentazione affidabile dei punti di lubrificazione

Controllo
Siemens 828D CNC con assi azionati Siemens, fornendo operatività intuitiva e funzioni per lavorazioni di fresatura complesse

Specifiche tecniche
Area utile di lavoro
Dimensioni tavola: 800 mm x 500 mm
Portata tavola: 400 kg
Distanza naso mandrino - tavola: 120 mm - 620 mm
Centro mandrino - colonna: 573 mm
Numero di cave a T: 5
Cava a T (larghezza x passo): 18 mm x 90 mm

Corse
Corsa asse X: 600 mm (varianti fino a 1100 mm)
Corsa asse Y: 500 mm
Corsa asse Z: 500 mm

Mandrino principale
Velocità mandrino: fino a 10.000 giri/min
Attacco mandrino: SK40

Avanzamenti rapidi
Avanzamento rapido X / Y: 36.000 mm/min
Avanzamento rapido Z: 24.000 mm/min

Avanzamento
Velocità di avanzamento X / Y / Z (max.): 12.000 mm/min

Utensili
Posizioni utensili: 24
Dimensione utensile Ø x L (max.): 75 mm x 150 mm

Precisioni
Precisione posizionamento X/Y: ±0,004 mm
Ripetibilità X/Y: ±0,002 mm

Potenza
Potenza mandrino, carico continuo: 7,5 kW

Dimensioni e peso
Dimensioni (L x P x H): 3 m x 2,25 m x 2,45 m
Peso: 4.000 kg

Dotazioni standard (sintesi)

• Controllo Siemens 828D (SINUMERIK Operate)
• Magazzino utensili verticale 24 posizioni con pinza doppio braccio
• Sistema refrigerante e pistola manuale
• Scambiatore di calore per quadro elettrico
• Volantino elettronico
• Lubrificazione centralizzata automatica
• Manuale d'uso
