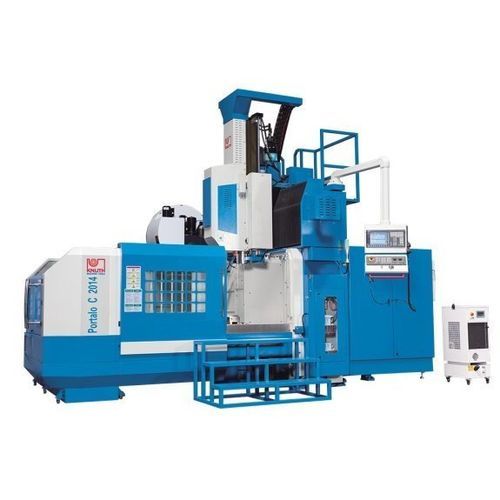

Fresatrice CNC 3 assi Portalo C 2014 CNC

verticalea tavola mobilea portale

Panoramica
Il Portalo C 2014 CNC è una fresatrice a portale CNC progettata per la lavorazione di precisione di pezzi di grandi dimensioni e pesanti. La macchina presenta un portale fisso e un tavolo mobile, idonea per asportazioni pesanti e lavorazioni ad alta velocità di matrici e forme complesse. Un ampio set di equipaggiamenti di serie consente l'adattamento a specifiche esigenze produttive.

Punti salienti

• Elevata capacità di carico del tavolo (fino a 4.000 kg)
• Ampia area di lavoro (tavolo 2.000 x 1.200 mm)
• Design con portale fisso rigido per stabilità
• Magazzino utensili 24 posizioni con pinza a doppio braccio
• Sistemi di misura Renishaw per utensili e pezzi

Dettagli del prodotto
Il tavolo di allestimento mobile, abbinato al portale fisso, permette la lavorazione di pezzi voluminosi e pesanti mantenendo accessibilità e tempi di allestimento contenuti.

Portale

• Portale extra rigido e soluzioni di guida adeguate per corse lunghe
• Combinazione di guide lineari e guide piane per lunga durata e maggiori velocità di lavorazione
• Viti a ricircolo di sfere precaricate e servomotori consolidati per avanzamenti dinamici e rapidi su tutti gli assi

Mandrino principale

• Elevata potenza d'azionamento e ampia gamma di velocità garantiscono riserve di coppia per lavorazioni pesanti (6.000 1/min, attacco SK 50)

Cambiautensili

• Magazzino utensili robusto a 24 posizioni con pinza a doppio braccio per rapidi cambi utensile e produzione flessibile

Controllo

• Controllo Siemens 828D: programmazione intuitiva e supporto di settore
• Software Siemens Shopmill incluso per semplificare la produzione di profili e pezzi complessi

Dotazione

• Ampie porte scorrevoli per facile accesso e attrezzaggio
• Sonde Renishaw per misura utensile/pezzo per ridurre fermi macchina e scarti
• Potente sistema di raffreddamento con convogliatore trucioli per smaltimento efficiente
• Sistema di lubrificazione centrale automatico per semplificare la manutenzione

Specifiche tecniche
Area di lavoro
Dimensioni tavolo: 2.000 mm x 1.200 mm
Portata massima tavolo: 4.000 kg
Distanza naso mandrino - tavolo: 150 mm - 950 mm
Distanza tra colonne: 1.400 mm

Corse
Corsa asse X: 2.100 mm
Corsa asse Y: 1.400 mm
Corsa asse Z: 800 mm

Mandrino
Velocità mandrino: 6.000 1/min
Attacco mandrino: SK 50 ISO 7388-1 (DIN 69871)
Diametro mandrino: 190 mm

Avanzamento rapido
Rapido X: 12 m/min
Rapido Y: 12 m/min
Rapido Z: 10 m/min

Avanzamento
Avanzamento di lavoro: 8.000 mm/min

Utensili
Numero di posizioni utensili: 24 posizioni

Precisioni
Precisione di posizionamento: 0,005/300 mm
Ripetibilità: 0,005/1000 mm

Potenza
Potenza motore principale: 26 kW
Potenza continua: 22 kW

Dimensioni e peso
Dimensioni (L x P x H): 6,3 m x 4,15 m x 4,45 m
Peso: 16.000 kg
