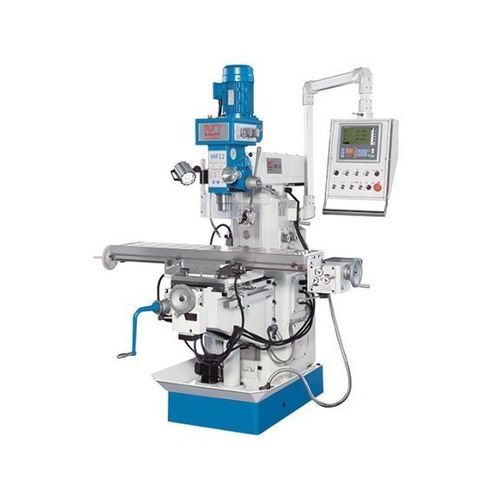

Fresatrice a 3 assi VHF 2.2

universaleper acciaiocon alimentazione

Descrizione
La fresatrice universale VHF 2.2 dispone di corse ampie e di mandrini verticale e orizzontale con azionamenti separati per un asportazione di truciolo efficace. La testa verticale è orientabile (±45°) e il cannotto è traslabile. I modelli sono adatti per officine di riparazione e didattiche.

Punti salienti

• Testa di fresatura orientabile
• Avanzamento automatico sugli assi X e Y
• Mandrino orizzontale con controsupporto
• Dotazione completa di accessori di serie

Area utile di lavoro
Capacità di foratura su acciaio: 30 mm
Diametro max. fresa a gambo: 25 mm
Capacità di maschiatura su acciaio: M16
Diametro max. fresa frontale: 100 mm
Dimensione tavola: 1.270 mm x 280 mm
Capacità massima carico tavola: 150 kg

Corse
Corsa asse X: 700 mm
Corsa asse Y: 210 mm
Corsa asse Z: 310 mm

Testa di fresatura verticale
Velocità mandrino (verticale): 115 1/min - 1.750 1/min
Attacco mandrino: SK 40 DIN 2080
Corsa cannotto: 120 mm
Sbaccamento: 200 mm - 650 mm
Distanza naso mandrino - tavola: 50 mm - 375 mm
Campo di orientamento testa: ±45°

Avanzamento rapido
Avanzamento rapido asse Z: 380 mm/min

Mandrino di fresatura orizzontale
Velocità mandrino (orizzontale): 40 1/min - 1.300 1/min
Attacco mandrino: ISO 40
Distanza mandrino orizzontale - tavola: 0 mm - 310 mm

Avanzamenti
Velocità avanzamento asse X: 16 mm/min - 380 mm/min
Velocità avanzamento asse Y: 0 mm/min - 700 mm/min

Potenza di azionamento
Potenza motore mandrino orizzontale: 2,2 kW
Potenza motore mandrino verticale: 0,85 kW - 1,5 kW

Dimensioni e peso
Dimensioni (L x P x H): 1,7 m x 1,45 m x 2,45 m
Peso: 1.400 kg

Dettagli prodotto

• Rapporto prezzo/prestazioni ottimizzato grazie alla standardizzazione dei gruppi VHF e produzione in serie
• Bancale estremamente rigido in ghisa con nervature profonde
• Guide rettificate e superfici temprate per precisione e durata
• Ampia area di piazzamento sulla tavola di fresatura
• Mandrini verticale e orizzontale con azionamenti separati e cambio
• Testa verticale orientabile ±45°; avanzamento cannotto tramite cabestano o volantino di micrometrica
• Per lavorazioni con mandrino orizzontale la trave superiore con testa può ruotare ±180° sulla colonna
• Controsupporto con pattini in bronzo incluso per alberi lunghi
• Sistema di avanzamento con cambio sull'asse X e unità a variazione continua sull'asse Y
• Sollevamento tavola con avance automatiche; avanzamento di precisione tramite manovella
• Pannello comandi inclinabile con indicatore di posizione integrato
• Impianto di raffreddamento e vasca trucioli in dotazione

Dotazione di serie

• Indicatore di posizione 3 assi X.Pos 3.2
• Impianto di raffreddamento
• Lampada di lavoro
• Utensili per manutenzione
• Manuale d'uso
• Barra di serraggio M16
• Controsupporto per fresatura orizzontale
• Vasca trucioli
• Albero portautensili Ø 27 mm

Specifiche tecniche

• Tipo: Fresatrice universale
• Modello: VHF 2.2
• Attacco mandrino verticale: SK 40 (DIN 2080)
• Attacco mandrino orizzontale: ISO 40
• Intervallo velocità mandrino verticale: 115 - 1.750 1/min
• Intervallo velocità mandrino orizzontale: 40 - 1.300 1/min
• Corse (X x Y x Z): 700 mm x 210 mm x 310 mm
• Dimensione tavola: 1.270 mm x 280 mm
• Carico max. tavola: 150 kg
• Potenze mandrini: orizzontale 2,2 kW; verticale 0,85 - 1,5 kW
• Dimensioni (L x P x H): 1,7 m x 1,45 m x 2,45 m
• Peso: 1.400 kg
