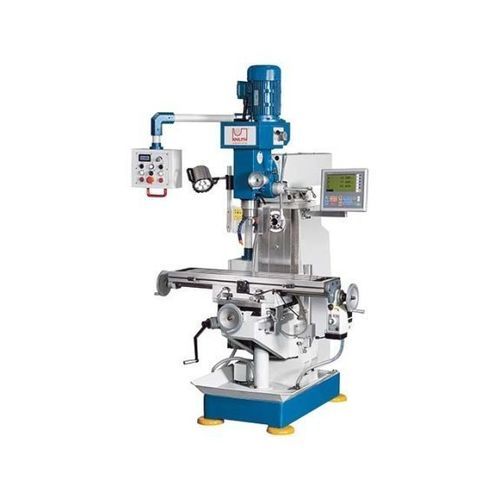

Fresatrice 3 assi VHF 1.1

orizzontaleverticaleuniversale

Descrizione
La fresatrice universale della serie VHF è dotata di un mandrino orizzontale, di una testa di fresatura verticale orientabile e di una grande tavola di serraggio. La velocità del mandrino e l’avanzamento sull’asse X sono regolabili in continuo. Grazie alla dotazione di serie completa, questo modello è adatto a un’ampia gamma di impieghi nei reparti di formazione, officine di riparazione e laboratori di modellismo.

Punti salienti

• Testa di fresatura orientabile con avanzamento manuale del cannotto
• Mandrino di fresatura orizzontale con azionamento indipendente
• Velocità del mandrino a variazione continua
• Avanzamento asse X (avanzamento automatico + velocità variabile)
• Dotazione di serie completa (circuito di raffreddamento, vasca raccoglitrucioli, lampada, attrezzi)

Area utile di lavoro
Capacità di foratura : 25 mm
Diametro max. di fresatura sull'acciaio : 18 mm
Dimensione tavola : 1.000 mm x 240 mm
Capacità max. di carico tavola : 150 kg
Regolazione massima angolo tavola (sx/dx) : 30°/40°

Corsa
Corsa asse X : 535 mm
Corsa asse Y : 160 mm
Corsa asse Z : 300 mm

Testa di fresatura verticale
Velocità mandrino (verticale) : 100 1/min - 2.000 1/min
Attacco mandrino : SK 40 DIN 2080
Corsa cannotto : 120 mm
Sbalzo : 200 mm - 700 mm
Distanza naso mandrino - superficie tavola : 65 mm - 385 mm

Mandrino per fresatura orizzontale
Velocità mandrino (orizzontale) : 60 1/min - 1.350 1/min
Distanza mandrino orizzontale - superficie tavola : 0 mm - 300 mm

Potenza azionamento
Potenza motore mandrino orizzontale : 2,2 kW
Potenza motore mandrino verticale : 1,5 kW

Dimensioni e peso
Dimensioni complessive (lunghezza x larghezza x altezza) : 1,38 m x 1,22 m x 2,15 m
Peso : 1.000 kg

Dotazioni e specifiche tecniche

• Modello: VHF 1.1
• Attacchi mandrino: SK 40 (verticale); mandrino orizzontale con azionamento indipendente
• Velocità mandrino verticale: 100 - 2.000 1/min; orizzontale: 60 - 1.350 1/min
• Corsa cannotto: 120 mm
• Dimensione tavola: 1.000 mm x 240 mm; carico max tavola: 150 kg
• Regolazione angolo tavola: fino a 30°/40° (sx/dx)
• Corsie (X/Y/Z): 535 mm / 160 mm / 300 mm
• Distanza mandrino orizzontale - tavola: 0 - 300 mm
• Distanza naso mandrino - tavola: 65 - 385 mm
• Potenze motori: orizzontale 2,2 kW; verticale 1,5 kW
• Dimensioni: 1,38 m x 1,22 m x 2,15 m; Peso: 1.000 kg
• Dotazione di serie: circuito di raffreddamento, vasca raccoglitrucioli, lampada di lavoro, attrezzi, mandrini e bussole di riduzione
