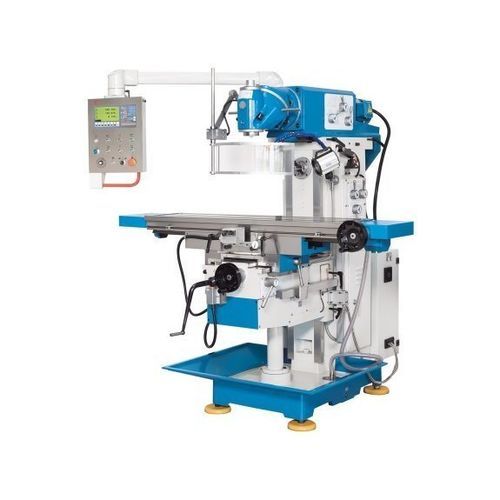

Fresatrice 3 assi UWF 3.2

orizzontaleverticaleuniversale

Descrizione
La fresatrice universale UWF 3.2 estende il concetto collaudato della UWF 3 con una gamma di velocità leggermente più ampia e un avanzamento a servomotore a variazione continua. Unisce un'ampia superficie di tavola, una testa di fresatura universale e un mandrino orizzontale (SK 40 DIN 2080), rendendola adatta a officine di riparazione, reparti di formazione e produzioni di piccolo volume.

Punti salienti

• Testa di fresatura universale orientabile su due piani per lavorazioni orizzontali e verticali
• Mandrino di fresatura orizzontale dedicato con supporto esterno per albero
• Tavola di fresatura orientabile con ampia superficie di piazzamento (1.370 x 320 mm)
• Servo-avanzamento su tutti gli assi con avanzamenti rapidi per posizionamenti veloci
• Dotazione di serie completa, compresi impianto di raffreddamento e vasca trucioli

Dettagli del prodotto

• Bancale estremamente rigido in ghisa HT-200 con nervature robuste
• Guide rettangolari sovradimensionate per precisione e scorrimento regolare con carichi elevati
• Guide rettificate con superfici temprate per precisione durevole e resistenza all'usura
• Tavola con ampia superficie di serraggio e possibilità di rotazione longitudinale
• Ingranaggi del mandrino principali silenziosi e di precisione, con ruote dentate temprate e rettificate
• Testa universale orientabile su due piani per rapido passaggio da lavorazione orizzontale a verticale
• Combinando i due piani orientabili è possibile impostare quasi qualsiasi angolo spaziale
• Controsupporto standard con boccole in bronzo per alberi lunghi nel mandrino orizzontale
• Potente servomotore per avanzamenti a variazione continua su tutti i tre assi
• Tempi di inattività ridotti grazie al rapido posizionamento della tavola e agli avanzamenti rapidi su tutti gli assi
• Pannello di comando orientabile per una gestione ergonomica
• Impianto di raffreddamento e vasca trucioli inclusi di serie

Caratteristiche / specificazioni tecniche

• Dimensione tavola: 1.370 mm x 320 mm
• Capacità max. carico tavola: 260 kg
• Orientabilità tavola dx/sx: 45 deg
• Numero cave a T: 3 (14 mm x 80 mm)
• Corsa asse X: 1.000 mm
• Corsa asse Y: 360 mm
• Corsa asse Z: 400 mm
• Velocità mandrino verticale: 45 1/min - 1.660 1/min
• Attacco mandrino: SK 40 DIN 2080
• Sbalzo: 300 mm - 765 mm
• Distanza mandrino verticale - tavola: 260 mm - 660 mm
• Angolo testa di fresatura: 360 deg
• Avanzamento rapido X/Y: 1.335 mm/min
• Avanzamento rapido Z: 1.000 mm/min
• Velocità di avanzamento X/Y: 30 mm/min - 830 mm/min
• Velocità di avanzamento Z: 23 mm/min - 625 mm/min
• Potenza motore: 3 kW
• Dimensioni (L x P x H): 1,9 m x 1,75 m x 2 m
• Peso: 1.950 kg
