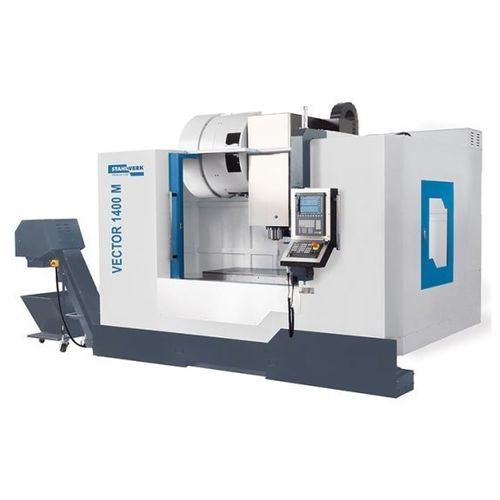

Centro di lavoro CNC 3 assi VECTOR 1400 M Si

verticaleSK4024 utensili

Descrizione
La serie VECTOR 1300/1400 è un centro di lavoro verticale pensato per la lavorazione di pezzi molto grandi e pesanti. La base in ghisa Meehanite con baricentro basso e componenti di alta qualità assicurano precisione stabile in produzione su più turni. Ampie opzioni di accessori e automazione consentono di configurare la macchina per flussi produttivi specifici.

Punti di forza

• Mandrino con cuscinetti multipli per ridurre le vibrazioni
• Raffreddamento tramite mandrino 30 bar per evacuazione ottimale dei trucioli
• Progettato per esercizio multi-turno
• Numerose possibilità di personalizzazione e automazione
• Garanzia standard 2 anni

Struttura macchina

• Base e colonna extra‑larghi e grandi campi guida per rigidità nelle lavorazioni rapide e precise
• Progetto verificato con analisi FEM per stabilità sotto carico reali
• Assi su guide lineari a rulli completamente protette e viti a ricircolo di sfere di precisione con servomotori dinamici

Stabilità extra

• Guide sovradimensionate con carrelli aggiuntivi per maggior capacità di carico e rigidità
• Viti a ricircolo di sfere precaricate con cuscinetti maggiorati per efficienza e durata

Mandrino

• Mandrino principale su più cuscinetti per assorbire e disperdere le forze di taglio
• Design che minimizza l'accumulo di calore sotto carico
• Cuscinetti sovradimensionati e precaricati per stabilità radiale
• Lubrificanti ad alta temperatura per lunga durata
• Bloccaggio utensile su cono e flangia per tenuta sicura

Cambiautensili

• Sistema di cambio utensile a doppio braccio di elevata prestazione
• Tempi di cambio utensile utensile/utensile ≈ 1,8 s; truciolo/truciolo ≈ 3,9 s (a seconda della configurazione)
• Magazzino utensili standard 24 posizioni (espandibile opzionalmente)

Maneggevolezza e operatività

• Area di lavoro completamente chiusa con porta anteriore ampia e accessi laterali per sicurezza e pulizia
• Quadri elettrici separati per alta/bassa tensione per ridurre calore e rumore
• Volantino elettronico per semplificare l'attrezzaggio
• Sistema automatico di lubrificazione centralizzata per tutti i punti

Caratteristiche CNC e software

• Controllo standard Siemens (es. SINUMERIK 828D); opzioni di controllo avanzate disponibili
• Funzioni software disponibili: simulazione 3D, cicli di misura, ottimizzazione asportazione, lettore DXF, ecc.

Specifiche tecniche

• Area di lavoro: Tavola 1.500 mm × 700 mm; Portata tavola 1.500 kg; Peso pezzo max 1.500 kg; Distanza naso mandrino - tavola 150 mm – 850 mm; Cave a T 6 posizioni (18 mm × 100 mm)
• Corse: X 1.400 mm; Y 720 mm; Z 700 mm
• Mandrino: Velocità 10.000 1/min; Attacco SK40 (ISO 7388-1 / DIN 69871)
• Rapidi: 24 m/min
• Avanzamento: Fino a 10.000 mm/min
• Portautensili: 24 posizioni; Ø×L max 80 mm × 300 mm; Cambio truciolo/truciolo 3,9 s; utensile/utensile 1,8 s
• Precisioni: Posizionamento ±0,005 mm; Ripetibilità ±0,003 mm
• Potenza: Mandrino 17 kW (S1); Motori assi X/Y/Z 5,5 kW ciascuno
• Controllo: Siemens
• Dimensioni e peso: Peso circa 9.500 kg; Ingombro 3,8 m × 2,6 m × 3,3 m
