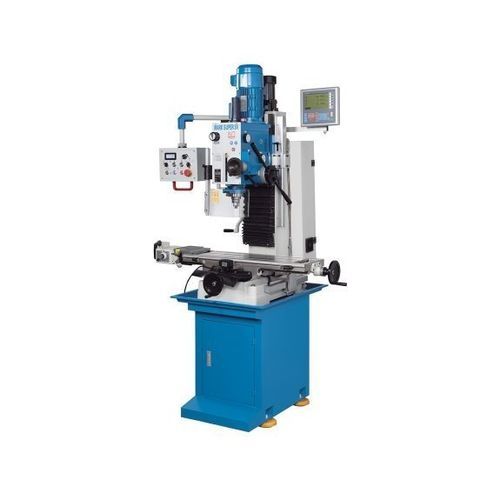

Foratrice-fresatrice verticale Mark Super SV

3 assiper acciaioa velocità variabile

Descrizione
La Mark Super SV è una trapano‑fresatrice compatta pensata per officine, reparti manutenzione, piccole serie produttive e centri di formazione. Offre un azionamento potente, una testa di fresatura versatile e ampia gamma di velocità per forare e fresare acciaio e metalli non ferrosi con ingombro ridotto.

Punti salienti

• Avanzamento a variazione continua sull’asse X
• Avanzamento di foratura automatico con indicazione digitale della profondità
• Testa di fresatura con ingranaggi per lavorazioni ad alto coppia
• Testa orientabile (±45°) per molteplici applicazioni
• Velocità mandrino a regolazione continua con display digitale (modello SV)

Dettagli prodotto

• Movimento motorizzato in altezza della testa con volantino per posizionamento preciso
• Volantino per micro‑avanzamento del cannotto
• Indicatore digitale della profondità per la corsa del cannotto
• Unità di maschiatura con inversione di rotazione regolabile
• Cremagliere e alberi temprati per lunga durata e funzionamento silenzioso
• Basamento rigido con vano portaoggetti (incluso)
• Due rapporti e controllo della frequenza per garantire coppia elevata su tutta la gamma di velocità

Indicatore posizione 3 assi — vantaggi

• Maggiore precisione di posizionamento e minor tasso di errori
• Processi più affidabili e aumento della produttività
• Display leggibile con funzioni operative dedicate
• Risoluzione: 0,01 / 0,005 mm; memoria per 10 utensili
• Calcolo cerchio fori, funzione calcolatrice, commutazione raggio/diametro, conversione mm/pollici

Specifiche tecniche
Area di lavoro
Dimensioni tavola: 800 mm x 240 mm
Capacità foratura acciaio: 25 mm
Fresatura di albero: 25 mm
Corsa testa: 380 mm
Scanalature a T tavola: 3 (14 mm x 80 mm)

Corse
Corsa asse X manuale / automatica: 560 / 480 mm
Corsa asse Y: 190 mm

Testa di fresatura verticale
Attacco mandrino: MK 4 DIN 228
Diametro cannotto: 75 mm
Corsa cannotto: 120 mm
Distanza naso mandrino‑tavola: 450 mm
Sbalzo: 258 mm
Orientabilità testa: ±45°
Velocità: (2) 75–438 / 438–2500 1/min

Avanzamenti
Avanzamenti cannotto: 0,10; 0,18; 0,26 mm/giro (3)

Potenza
Potenza motore principale: 1,5 kW

Dimensioni e peso
Dimensioni (L x P x H): 1,24 m x 0,93 m x 2,10 m
Peso: 380 kg

Dotazione standard / Inclusa

• Indicatore posizione 3 assi X.Pos 3.2
• Avanzamento automatico del cannotto
• Basamento con vano portaoggetti
• Avanzamento tavola TV 1000
• Mandrino 13 mm
• Portautensili
• Manuale d’uso

Note
La velocità del mandrino a regolazione continua con display digitale riguarda solo il modello SV. L’unità di maschiatura dispone di inversione di rotazione regolabile. La combinazione scatola ingranaggi / controllo di frequenza assicura elevata coppia su tutta la gamma di velocità.

Caratteristiche tecniche

• Modello: Mark Super SV
• Marca: KNUTH
• Dimensioni tavola: 800 x 240 mm
• Capacità foratura (acciaio): 25 mm
• Corsa cannotto: 120 mm
• Motore principale: 1,5 kW
• Dimensioni complessive: 1,24 m x 0,93 m x 2,10 m
• Peso: 380 kg
