Centro di lavoro CNC 3 assi VECTOR 650 M Si
verticalea colonna24 utensili

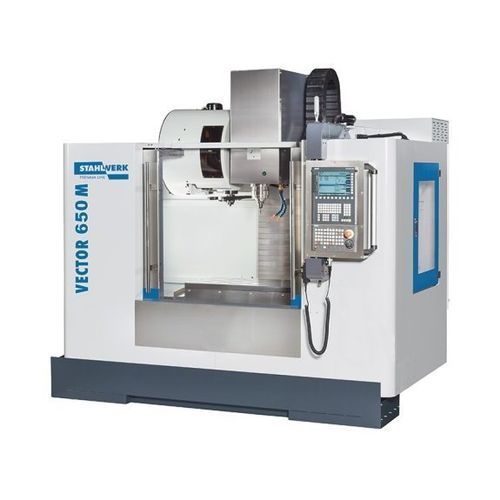

Centro di lavoro CNC 3 assi - VECTOR 650 M Si - Knuth Machine Tools - verticale / a colonna / 24 utensili
Centro di lavoro CNC 3 assi - VECTOR 650 M Si - Knuth Machine Tools - verticale / a colonna / 24 utensili
Centro di lavoro CNC 3 assi - VECTOR 650 M Si - Knuth Machine Tools - verticale / a colonna / 24 utensili - immagine - 2
Centro di lavoro CNC 3 assi - VECTOR 650 M Si - Knuth Machine Tools - verticale / a colonna / 24 utensili - immagine - 3
Centro di lavoro CNC 3 assi - VECTOR 650 M Si - Knuth Machine Tools - verticale / a colonna / 24 utensili - immagine - 4
Centro di lavoro CNC 3 assi - VECTOR 650 M Si - Knuth Machine Tools - verticale / a colonna / 24 utensili - immagine - 5
Centro di lavoro CNC 3 assi - VECTOR 650 M Si - Knuth Machine Tools - verticale / a colonna / 24 utensili - immagine - 6
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Knuth Machine Tools

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Struttura
a colonna
Numero di utensili
24 utensili
Altre caratteristiche
compatto, di alta precisione
Corsa X

650 mm
(25,59 in)

Corsa Y

550 mm
(21,65 in)

Corsa Z

550 mm
(21,65 in)

Velocità di rotazione

10.000 rpm
(62.832 rad.min-1)

Potenza

9 kW
(12,24 hp)

Velocità di avanzamento asse X

10.000 mm/min
(6,56 in/s)

Velocità di avanzamento asse Y

10.000 mm/min
(6,56 in/s)

Velocità di avanzamento asse Z-Not Tr-

10.000 mm/min
(6,56 in/s)

Carico massimo del piano di lavoro

600 kg
(1.323 lb)

Peso massimo utensili

7 kg
(15,4 lb)

Precisione di collocamento

0,005 mm
(0,0002 in)

Ripetibilità

0,003 mm
(0,00012 in)

Tempo per cambio utensile

1,8 s

Peso totale

4.000 kg
(8.818,49 lb)

Lunghezza totale

2,4 m
(7'10" )

Larghezza massima

2,2 m
(7'02" )

Altezza totale

2,7 m
(8'10" )

Descrizione

Panoramica
Il VECTOR 650 M SI è un centro di lavoro verticale compatto, preconfigurato per produzione multi‑turno e lavorazioni di alta precisione. Struttura ottimizzata con analisi FEM, basamento in ghisa Meehanite e colonna a delta per maggiore rigidità e stabilità termica. Componentistica di qualità e guide roller garantiscono affidabilità in ambienti industriali.

Punti chiave
  • Colonna a Y in Meehanite per elevata rigidità
  • Passaggio refrigerante tramite mandrino 30 bar per evacuazione trucioli ottimale
  • Progettato per funzionamento continuo su più turni
  • Ampie possibilità di personalizzazione e automazione
  • Garanzia standard 2 anni

Area di lavoro
Dimensioni tavola: 800 mm x 550 mm
Capacità di carico tavola: 600 kg
Distanza naso mandrino → tavola: 150 mm – 700 mm
Distanza centro mandrino → colonna: 619 mm

Corse
Corsa asse X: 650 mm
Corsa asse Y: 550 mm
Corsa asse Z: 550 mm
Guide: Roller

Mandrino
Velocità mandrino: 10.000 1/min
Attacco mandrino: SK 40 ISO 7388-1 (DIN 69871)
Coppia costante: 57 Nm
Cuscinetti mandrino: 7012 x 4
Azionamento mandrino: cinghia (Riemenantrieb)

Avanzamenti rapidi
Avanzamento rapido X/Y: 36.000 mm/min
Avanzamento rapido Z: 15.000 mm/min

Avanzamento
Avanzamento di lavoro: 10.000 mm/min

Portautensili
Tipo cambio: doppio braccio
Posizioni utensili: 24
Selezione utensili: memory random
Dimensioni max utensile Ø x L: 80 mm x 300 mm
Peso max utensile: 7 kg
Tempo cambio utensile/utensile: 1,8 s
Tempo cambio utensile/truciolo: 3,9 s

Precisioni
Ripetibilità: ± 0,003 / ± 0.00012" mm
Precisione posizionamento: ± 0,005 / 0.0002" mm

Potenza
Potenza mandrino (continua): 9 kW
Assorbimento totale: 20 kVA
Tensione / Frequenza: 400 V / 50 Hz

Dimensioni e peso
Dimensioni (L x W x H): 2,42 m x 2,20 m x 2,70 m
Peso: 4.000 kg

Controllo e software
Controllo standard: Siemens Sinumerik 828D (aggiornabile). Funzioni principali: ShopMill, ProgramGUIDE, SINUMERIK MDynamics con Advanced Surface, interpolazione simultanea a 4 assi, lettore DXF, ampi cicli tecnologici e ausili di programmazione animati.

Caratteristiche / specificazioni tecniche
  • Modello: VECTOR 650 M SI
  • Categoria: centro CNC verticale C-frame
  • Tavola: 800 x 550 mm, portata 600 kg
  • Corse: 650 / 550 / 550 mm
  • Mandrino: SK40, 10.000 1/min, 57 Nm
  • Cambio utensili: doppio braccio, 24 posizioni
  • Potenza mandrino: 9 kW; Assorbimento totale: 20 kVA
  • Dimensioni: 2,42 × 2,20 × 2,70 m; Peso: 4.000 kg
