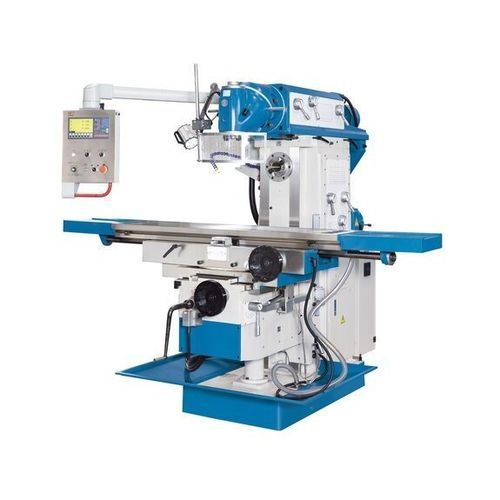

Fresatrice a 3 assi UWF 6

orizzontaleverticaleuniversale

Panoramica
La fresatrice universale UWF 6 è il modello più grande della serie UWF. Progettata per lavorazioni convenzionali su pezzi di grandi dimensioni, offre corse estese, una tavola ampia e la possibilità di lavorare con mandrino verticale e orizzontale separati per massima versatilità.

Punti salienti

• Testa di fresatura universale orientabile su 2 piani (360°)
• Mandrino orizzontale con azionamento indipendente
• Tavola inclinabile (fino a 45°)
• Servomotori su tutti gli assi con avanzamenti rapidi elevati
• Dotazione di serie completa (sistema di raffreddamento, vasca raccoglitrucioli, indicatore 3 assi)

Area di lavoro
Dimensioni tavola: 1.600 mm x 360 mm
Portata massima tavola: 500 kg
Numero di cave a T: 3
Cave a T (larghezza x passo): 18 mm x 80 mm

Corse
Corsa asse X: 1.300 mm
Corsa asse Y: 300 mm
Corsa asse Z: 400 mm

Testa di fresatura
Gamma di velocità (verticale): 60 1/min - 1.750 1/min
Attacco mandrino: SK 50 (DIN 2080)
Angolo di rotazione: 360°
Corsa trave superiore: 550 mm
Distanza centro mandrino - tavola: 190 mm - 590 mm

Avanzamenti rapidi
Avanzamento rapido asse X: 1.200 mm/min
Avanzamento rapido asse Y: 800 mm/min
Avanzamento rapido asse Z: 600 mm/min

Mandrino orizzontale
Velocità mandrino (orizzontale): 60 1/min - 1.800 1/min
Attacco mandrino: SK 50 (DIN 2080)
Distanza mandrino orizzontale - superficie tavola: 20 mm - 420 mm
Distanza asse mandrino - trave superiore: 200 mm

Avanzamenti
Velocità di avanzamento X: 30 mm/min - 750 mm/min
Velocità di avanzamento Y: 20 mm/min - 500 mm/min
Velocità di avanzamento Z: 15 mm/min - 375 mm/min

Potenza motori
Potenza motore mandrino orizzontale: 5,5 kW
Potenza motore mandrino verticale: 4 kW

Dimensioni e peso
Dimensioni (L x P x H): 2,52 m x 2,10 m x 2,00 m
Peso netto: ca. 2.950 kg

Dotazione standard e caratteristiche costruttive

• Bancale in ghisa HT-200 con nervature per elevata rigidità
• Guide temprate e rettificate per precisione durevole
• Tavola inclinabile fino a 45° con ampia superficie di serraggio
• Mandrini con azionamenti separati
• Boccole in bronzo per supporto contro sull'asse orizzontale
• Indicatore posizione 3 assi, memoria utensili e conversione mm/pollice
• Circuito di raffreddamento, vasca raccoglitrucioli e lampada di lavoro inclusi

Specifiche tecniche

• Modello: UWF 6
• Tipo: Fresatrice universale
• Tavola: 1.600 x 360 mm
• Portata tavola: 500 kg
• Corse (X / Y / Z): 1.300 / 300 / 400 mm
• Avanzamenti rapidi (X / Y / Z): 1.200 / 800 / 600 mm/min
• Mandrino verticale: SK 50 (DIN 2080), 60–1.750 1/min, motore 4 kW
• Mandrino orizzontale: SK 50 (DIN 2080), 60–1.800 1/min, motore 5,5 kW
• Corsa trave superiore: 550 mm
• Centro mandrino - tavola: 190–590 mm
• Dimensioni: 2,52 m x 2,10 m x 2,00 m
• Peso netto: ca. 2.950 kg
