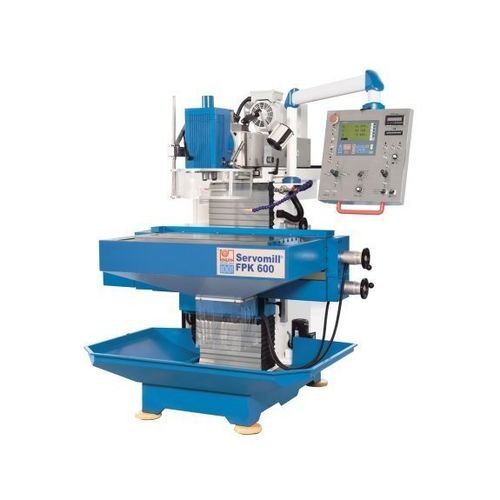

Fresatrice CNC 3 assi Servomill® FPK 600

verticaleper utensili

Presentazione
Fresatrice per utensili versatile, destinata alla costruzione di utensili, alla produzione e alla formazione. Progettazione compatta in struttura a console che offre flessibilità e facilità d'uso. Dotata di finecorsa elettronici, volantini elettronici e funzioni di fresatura aggiuntive, la Servomill® rende accessibili i vantaggi della tecnologia CNC anche senza programmazione.

Punti salienti

• Tecnologia di avanzamento servo con volantini elettronici
• Viti a ricircolo di sfere precaricate su tutti gli assi
• Finecorsa elettronici con 3 posizioni per asse
• Ampia console verticale e tavolo con 7 cave a T
• Mandrino verticale e orizzontale (SK40)
• Velocità mandrino a regolazione continua

Progettazione e costruzione
Il basamento in struttura a console in ghisa garantisce precisione e durata. Tutti i comandi sono raggruppati per un accesso ergonomico dell'operatore. Guide robuste assicurano stabilità dimensionale e elevata capacità di carico.

Mandrino principale e trasmissioni
Il riduttore del mandrino è integrato nella trave superiore per una trasmissione efficiente e un funzionamento a basse vibrazioni. Ingranaggi temprati e rettificati a due stadi offrono un ampio range di velocità regolabile in continuo. La testa verticale è orientabile su entrambi i lati e smontabile per accedere al mandrino orizzontale; è disponibile contropunta per lavorazioni con alberi lunghi.

Avanzamenti
Servomotori potenti consentono avanzamenti di lavoro e avanzamenti rapidi regolabili in continuo su tutti gli assi. Viti a ricircolo di sfere precaricate assicurano posizionamento privo di gioco, preciso e con usura ridotta.

Dotazione
Dotazione di serie: impianto di raffreddamento potente, illuminazione LED di lavoro, pacchetto utensili con alberi lunghi e pinze, e opzioni di lubrificazione centralizzata.

Servomill - Elettronica e controllo

• Elettronica sviluppata e prodotta in Germania
• Controllo di posizione per percorsi preimpostati su tutti gli assi
• Viti a ricircolo di sfere precaricate senza gioco
• Servomotori su tutti gli assi: avanzamento variabile e avanzamento rapido
• Indicatore elettronico del carico mandrino
• Volantini elettronici e comando joystick degli assi
• Indicatore di posizione integrato con vetro di misura (X.Pos 3.2)
• L'avanzamento può essere sincronizzato con la velocità del mandrino

Caratteristiche aggiuntive

• Indicatore di posizione X.pos 3.2 (nuova generazione)
• Funzionamento intuitivo e disposizione ergonomica dei comandi
• Impostazione dei finecorsa su ogni asse con un tasto (3 posizioni per asse)
• Azionamenti di avanzamento praticamente esenti da manutenzione

Caratteristiche / specificazioni tecniche

• Modello: Servomill® FPK 600
• Tavolo: 850 × 450 mm; Tavolo verticale: 1.190 × 250 mm; Carico max. tavolo: 300 kg; Cave a T tavolo: 7 (14 × 63 mm); Tavolo verticale: 3 (14 × 63 mm)
• Corse (X / Y / Z): 600 / 450 / 450 mm
• Velocità mandrino: 40 – 2.000 1/min; Attacco mandrino: SK 40 (DIN 2080); Angolo di orientamento: 90°; Corsa pinola: 60 mm; Naso mandrino–tavolo: 50 – 500 mm; Centro mandrino–colonna: 170 – 620 mm
• Avanzamento rapido X / Y / Z: 1.200 mm/min
• Avanzamento di lavoro X / Y / Z: 10 – 1.000 mm/min
• Potenza azionamento: motore principale 5,5 kW; Pompa refrigerante 0,13 kW; Coppie avanzamento X / Y / Z: 10 / 10 / 15 Nm
• Ingombri (L × P × H): 1,6 m × 1,8 m × 2 m; Peso: 1.750 kg
