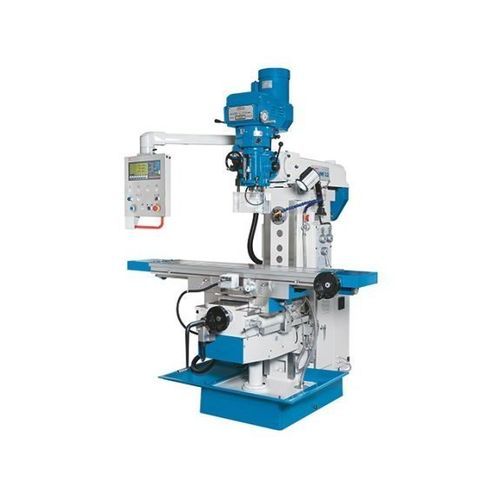

Fresatrice a 3 assi VHF 3.2

universalecon mandrino orientabileservomotorizzata

Overview
La versatile fresatrice universale completa il collaudato modello di punta della serie VHF. La combinazione di mandrino orizzontale, testa di fresatura verticale orientabile e ampia tavola di serraggio, insieme a una gamma di velocità aumentata e al servo-avanzamento a variazione continua, amplia il campo di applicazione della serie VHF. Grazie alla dotazione completa, questo modello è adatto al fresaggio in officine di riparazione, nonché ai reparti di formazione e produzione.

Highlights

• Testa di fresatura orientabile con avanzamento automatico del cannotto
• Mandrino orizzontale con azionamento proprio
• Tavola di fresatura orientabile
• Servomotore per avanzamento a variazione continua su tutti gli assi
• Dotazione di serie completa

Technical tables
Working area
Table set up area — 1.370 mm x 320 mm
Table load capacity (max.) — 300 kg
Table swivel range r/l — 45 deg
Number of T-slots — 3 positions
T-slot (width x spacing) — 14 mm x 80 mm

Travels
Travel X-axis — 1.000 mm
Travel Y-axis — 360 mm
Travel Z-axis — 400 mm

Vertical milling head
Spindle mount (vertical) — SK 40 DIN 2080
Throat — 178 mm - 868 mm
Vertical spindle-to-table surface distance — 160 mm - 560 mm
Milling head swivel range — 90 deg
Cutter head tilt angle — 45 deg
Spindle speed (infinitely variable) (L) — 70 1/min - 450 1/min
Spindle speed (infinitely variable) (H) — 450 1/min - 3.600 1/min

Rapid feed
Rapid feed X- / Y-axis — 1.335 mm/min
Rapid feed Z-axis — 1.000 mm/min

Horizontal milling head
Spindle speeds — 35 1/min - 1.500 1/min
Spindle mount — SK 40 DIN 2080
Horizontal spindle-to-table surface distance — 75 mm - 475 mm

Feed
Feed speed X-axis — 30 mm/min - 830 mm/min
Feed speed Y-axis — 30 mm/min - 830 mm/min
Feed speed Z-axis — 23 mm/min - 625 mm/min

Drive capacity
Main drive motor rating (vertical) — 3,7 kW
Main drive motor rating (horizontal) — 3 kW

Measures and weights
Overall dimensions (length x width x height) — 1,9 m x 1,75 m x 2,35 m
Weight — 1.950 kg

Product details

• Telaio macchina estremamente rigido in ghisa HT-200 ad alta resistenza con nervature di rinforzo
• Ingranaggi della testata silenziosi e di precisione, temprati e rettificati
• La tavola di fresatura offre una vasta area di serraggio e può essere ruotata in direzione longitudinale
• Il cannotto della testa di taglio dispone di avanzamento automatico a 3 livelli e arresto di profondità automatico; è comunque azionabile manualmente
• Per fori angolari, la testa verticale ruota in due direzioni: r + l ±90°; inclinazione avanti/indietro ±45°
• La velocità del mandrino della testa verticale è a variazione continua su un ampio intervallo; un riduttore ausiliario garantisce coppia elevata
• Mandrini verticale e orizzontale con azionamenti separati
• Supporto esterno standard con cuscinetti bronzo per alberi lunghi nel mandrino orizzontale
• Servomotore potente che consente la variazione continua degli avanzamenti sui 3 assi
• Tempi morti ridotti grazie al rapido posizionamento della tavola e agli avanzamenti rapidi su tutti gli assi
• Pannello di controllo orientabile per un funzionamento agevole
• Sistema di raffreddamento e vasca raccoglitrici inclusi

Technical specifications

• Model: VHF 3.2
• Table set up area: 1.370 mm x 320 mm
• Table load capacity (max.): 300 kg
• Travel X / Y / Z: 1.000 mm / 360 mm / 400 mm
• Vertical spindle: SK 40 DIN 2080, speed range L 70–450 1/min, H 450–3.600 1/min
• Horizontal spindle: SK 40 DIN 2080, speed range 35–1.500 1/min
• Rapid feed X/Y: 1.335 mm/min; Z: 1.000 mm/min
• Feed speeds X/Y/Z: 30–830 / 30–830 / 23–625 mm/min
• Main drive motors: vertical 3.7 kW, horizontal 3 kW
• Table swivel: ±45°; Milling head swivel: 90°; Cutter tilt: ±45°
• Overall dimensions (L×W×H): 1,9 m x 1,75 m x 2,35 m
• Weight: 1.950 kg
