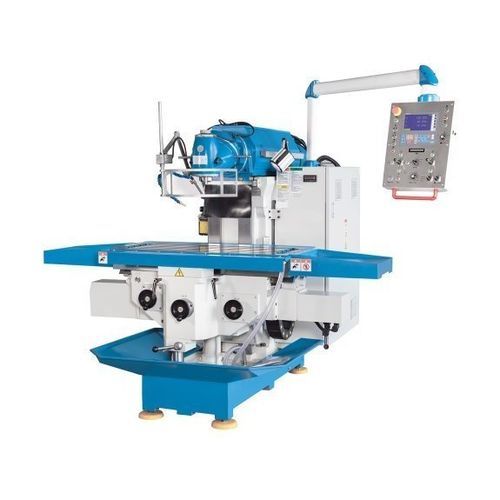

Fresatrice CNC 2 assi Servomill® UWF 900

universalea colonnaSK40

Descrizione
La versatile Servomill UWF con tecnologia di avanzamento servoconvenzionale e testa di fresatura universale inclinabile su due piani rappresenta il modello di punta della serie di fresatrici universali. La serie offre un'ampia area di lavoro e potenti azionamenti del mandrino principale. Finecorsa elettronici, volantini elettronici e funzioni di fresatura aggiuntive trasferiscono molti vantaggi della tecnologia di produzione CNC anche senza programmazione. Applicazioni tipiche: costruzione di utensili, produzione e formazione.

Punti chiave

• Ampia area di lavoro
• Tecnologia di avanzamento servoconvenzionale
• Viti a ricircolo di sfere precaricate su tutti gli assi
• Volantini elettronici
• Testa universale con 2 assi di inclinazione
• Velocità del mandrino a variazione continua

Dettagli e caratteristiche principali

• Elettronica integrata per semplificare il fresaggio convenzionale e migliorarne precisione ed efficienza.
• Nuova generazione di fresatrici convenzionali con elettronica sviluppata e prodotta in Germania.
• Design user-friendly, precisione nettamente superiore e produttività incrementata rispetto alle macchine tradizionali.
• Struttura a mensola robusta e resistente alla torsione con ampia area di lavoro nonostante ingombri compatti.
• Mensola supportata da un sistema di guide aggiuntive per maggiore capacità di carico del tavolo.
• Banco che scorre su guida a coda di rondine sovradimensionata sull'asse X per eccellenti proprietà di smorzamento e regolazione fine.
• Guide a pattino con ampie superfici di appoggio per massima stabilità dimensionale e capacità di carico.
• Tutte le guide sono temprate, rettificate e lubrificate tramite sistema di lubrificazione centralizzato.
• Il gruppo di trasmissione è integrato nella pesante trave superiore per una trasmissione efficiente della potenza e basso livello di vibrazione.
• Testa universale inclinabile su due assi che consente di posizionare il mandrino su quasi qualsiasi angolo spaziale e riportarlo rapidamente in orizzontale.
• Robusto cambio a 2 marce con ingranaggi temprati e rettificati: ampia gamma di velocità regolabile in continuo e funzionamento silenzioso.
• Servomotori potenti che consentono avanzamenti a variazione continua e rapidi su tutti gli assi.
• Viti a ricircolo di sfere precaricate su tutti gli assi per posizionamento preciso, senza gioco e con usura minima.
• Indicatore elettronico del carico mandrino per ottimizzare l'impiego della macchina e prevenire sovraccarichi.
• Volantini elettronici e controllo joystick per microcontrollo fluido e comfort dell'operatore.
• Controllo di posizionamento per percorsi pre-selezionati su tutti gli assi; finecorsa elettronici (3 posizioni per asse) memorizzabili.
• Display di posizione integrato con scala di vetro; X.Pos 3.2 disponibile.
• Equipaggiamento di serie: sistema di raffreddamento, illuminazione LED area lavoro e utensili per l'uso.

Area utile di lavoro
Dimensioni tavola: 1.235 mm x 460 mm
Capacità di carico tavola: 800 kg
Numero cave a T: 5 pezzi
Larghezza cave a T: 18 mm
Distanza tra cave a T: 80 mm

Corsa
Asse X: 900 mm
Asse Y: 650 mm
Asse Z: 450 mm

Testa di fresatura
Gamma di velocità (2): 30-390 / 390-2050 1/min
Attacco mandrino: SK 40 DIN 2080
Orientabilità: 360°
Distanza centro mandrino - tavola: 30 mm - 480 mm

Avanzamenti rapidi
Avanzamento rapido X: 2.200 mm/min
Avanzamento rapido Y: 2.200 mm/min
Avanzamento rapido Z: 1.100 mm/min

Avanzamento
Velocità avanzamento X: 10 mm/min - 1.000 mm/min
Velocità avanzamento Y: 10 mm/min - 1.000 mm/min
Velocità avanzamento Z: 5 mm/min - 640 mm/min

Potenza azionamento
Motore mandrino principale: 7,5 kW
Motore asse X: 3,6 kW
Motore asse Y: 3,6 kW
Motore asse Z: 5,5 kW
Motore pompa refrigerante: 0,13 kW

Dimensioni e peso
Ingombro (L x W x H): 2 m x 2,5 m x 2 m
Peso: 4.000 kg

Caratteristiche / Specificazioni tecniche

• Modello: Servomill® UWF 900
• Brand: KNUTH
• Dimensioni tavola: 1.235 mm x 460 mm
• Capacità tavola: 800 kg
• Cave a T: 5 posizioni, 18 mm larghezza, 80 mm distanza
• Corse X / Y / Z: 900 / 650 / 450 mm
• Gamma velocità testa: 30-390 / 390-2050 1/min
• Attacco mandrino: SK 40 DIN 2080
• Orientabilità: 360°; centro mandrino-tavola: 30 - 480 mm
• Avanzamenti rapidi X / Y / Z: 2.200 / 2.200 / 1.100 mm/min
• Range avanzamenti X / Y / Z: 10 - 1.000 / 10 - 1.000 / 5 - 640 mm/min
• Potenze (principale / X / Y / Z / pompa): 7,5 kW / 3,6 kW / 3,6 kW / 5,5 kW / 0,13 kW
• Ingombro complessivo: 2 m x 2,5 m x 2 m
• Peso: 4.000 kg
