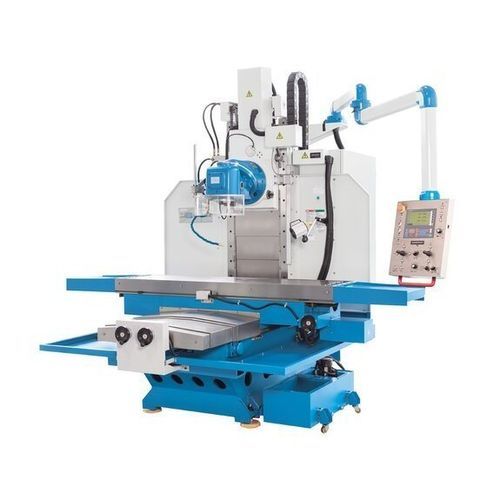

Fresatrice CNC 3 assi Servomill® KB 1500

universaleSK50per lavorazione meccanica pesante

Descrizione
La Servomill® KB 1500 è una fresatrice a banco con avanzamento servo‑convenzionale progettata per lavorazioni pesanti di pezzi grandi e complessi. Combina una struttura rigida, guide ampie e potenze di azionamento elevate. La testa di fresatura universale è inclinabile su due piani e accetta mandrini lunghi per lavorazioni orizzontali. Finecorsa elettronici e volantini elettronici assicurano ripetibilità di tipo CNC senza programmazione.

Caratteristiche principali

• Avanzamento servo con volantini elettronici
• Viti a ricircolo di sfere precaricate in tutti gli assi
• 3 x 3 finecorsa elettronici (per asse)
• Testa di fresatura universale con 2 assi di inclinazione (360°)
• Elevata capacità massima di carico tavola: 1.500 kg
• Velocità mandrino regolabile in continuo, attacco mandrino SK 50

Area di lavoro
Dimensioni tavola: 2.100 mm x 500 mm
Capacità di carico tavola (max.): 1.500 kg
Numero di scanalature a T: 4 posizioni
Scanalatura a T (larg. x passo): 18 mm x 100 mm

Corse
Corsa asse X: 1.500 mm
Corsa asse Y: 650 mm
Corsa asse Z: 650 mm

Testa
Intervallo velocità basso: 6 1/min - 300 1/min
Intervallo velocità alto: 300 1/min - 1.500 1/min
Attacco mandrino: SK 50
Angolo di inclinazione: 360°
Distanza centro mandrino - tavola: 8 mm - 660 mm

Velocità rapida
Rapido asse X: 6.000 mm/min
Rapido asse Y: 6.000 mm/min
Rapido asse Z: 3.000 mm/min
Graduazione volantini X/Z/Y: 0,01 mm

Avanzamenti
Velocità avanzamento X: 3.000 mm/min
Velocità avanzamento Y: 3.000 mm/min
Velocità avanzamento Z: 2.500 mm/min

Potenze di azionamento
Potenza motore principale: 15 kW
Motore pompa refrigerante: 0,13 kW
Coppia avanzamento X: 18 Nm
Coppia avanzamento Y: 18 Nm
Coppia avanzamento Z: 23 Nm
Potenza motore asse X: 3,6 kW
Potenza motore asse Y: 4,6 kW
Potenza motore asse Z: 3,6 kW

Dimensioni e peso
Dimensioni (L x W x H): 3,22 m x 2,42 m x 2,8 m
Peso: 7.000 kg

Progettazione e costruzione

• Telaio massiccio con grande piano di serraggio che si muove in X e Y
• Colonna fortemente nervata che guida la testa di fresatura in Z
• Guide piatte molto larghe sull’asse Y e guida a coda di rondine sull’asse X per elevata rigidità
• Ampie corse e superficie di serraggio per pezzi singoli o fissaggi multipli
• Testa su lunghe guide con contrappeso; contropunta inclusa per fresatura orizzontale con mandrini lunghi

Mandrino principale e trasmissioni

• Velocità mandrino regolabili in due stadi tramite inverter per elevata coppia
• Testa universale progettata per funzionamento regolare e stabilità
• Regolazione angolare continua sui piani 90° e 45° per definire angoli spaziali e inclinazione orizzontale
• Guida contro-supporto per l’uso di mandrini lunghi o lavorazioni simultanee

Sistema di avanzamento

• Servomotori potenti per velocità di avanzamento variabili e corse rapide
• Viti a ricircolo di sfere precaricate in tutti gli assi per posizionamento preciso senza gioco
• Compensazione peso sull’asse Z per corse uniformi

Equipaggiamento

• Pannello di controllo con X.Pos 3.2 e funzioni estese (standard)
• Volantini elettronici e joystick per movimenti assi precisi
• Finecorsa elettronici: 3 posizioni memorizzabili per asse
• Indicatore carico mandrino elettronico
• Lubrificazione centralizzata, serbatoio refrigerante mobile, illuminazione LED
• Ampia gamma di accessori disponibili (attrezzature, mandrini, pinze)

Ulteriori vantaggi

• Elettronica sviluppata e costruita in Germania
• Controllo posizione per percorsi pre-selezionati su tutti gli assi
• Viti a sfere precaricate senza gioco
• Sincronizzazione avanzamento/velocità mandrino possibile
• Indicatore di posizione integrato con righe in vetro

Specifiche tecniche (sintesi)

• Modello: Servomill® KB 1500
• Tavola: 2.100 x 500 mm, 4 scanalature a T (18 mm x 100 mm), carico max 1.500 kg
• Corse: X 1.500 mm / Y 650 mm / Z 650 mm
• Attacco mandrino: SK 50; Velocità mandrino: 6 - 300 1/min (bassa), 300 - 1.500 1/min (alta)
• Avanzamenti rapidi: X/Y 6.000 mm/min, Z 3.000 mm/min
• Velocità di avanzamento: X 3.000 mm/min, Y 3.000 mm/min, Z 2.500 mm/min
• Potenza principale: 15 kW; Pompa refrigerante: 0,13 kW
• Dimensioni macchina: circa 3,22 m x 2,42 m x 2,8 m; Peso circa 7.000 kg
• Controllo standard: X.Pos 3.2, volantini elettronici, joystick, indicatore carico mandrino
