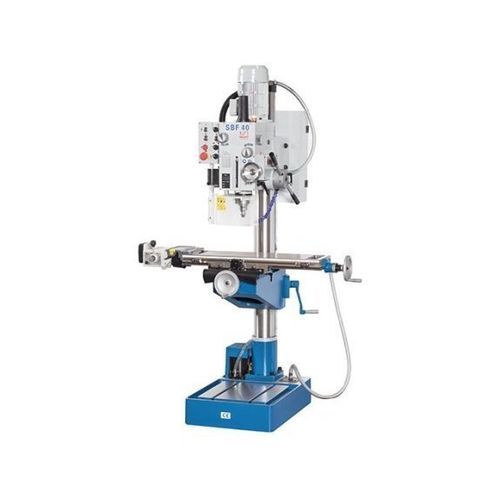

Foratrice-fresatrice verticale SBF 40 TV 1000

per acciaioa velocità variabilecompatta

Descrizione
La SBF 40 TV 1000 è una macchina combinata di foratura e fresatura pensata per officine e piccole produzioni. Esegue forature importanti su acciaio e consente il fresaggio di acciaio e metalli non ferrosi, offrendo una soluzione compatta con ampia gamma di velocità e avanzamenti regolabili.

Caratteristiche principali

• Avanzamento a variazione continua sull'asse X per forature coordinate e fresature leggere
• Avanzamento di foratura automatico con indicazione della profondità
• Testa fresante con ingranaggi per asportazioni potenti
• Testa orientabile per operazioni inclinate fino a ±45°

Dettagli

• Funzione combinata foratura e fresatura per maggiore versatilità
• Ampia tavola a croce con avanzamento automatico e variabile in continuo sull'asse X
• Funzionamento silenzioso grazie al cambio in bagno d'olio
• Cuscinetti del mandrino progettati per carichi prolungati
• Avanzamento manuale convertibile in avanzamento fine mediante volantino
• Avanzamento automatico selezionabile a 3 marce
• Altezza testa e tavola regolabile
• Guide tavola regolabili tramite lardoni conici per precisione
• Testa orientabile su entrambe le direzioni; portautensili fissato con tirante M16
• Funzione di maschiatura e circuito di refrigerazione integrato

Specifiche tecniche (estratto)
Area di lavoro
Dimensione tavola: 730 mm x 210 mm
Capacità massima tavola: 100 kg
Numero cave a T: 3
Cava a T tavola (larg. x passo): 14 mm x 63 mm
Cava a T base (pz): 2
Cava a T base (larg. x passo): 14 mm x 200 mm
Corsa cannotto: 120 mm
Sbalzo: 278 mm
Diametro colonna: 115 mm
Distanza naso mandrino - tavola: 600 mm
Distanza naso mandrino - base: 1.180 mm
Capacità foratura su acciaio (ST37): 40 mm
Orientabilità testa: ±45°
Capacità maschiatura acciaio (ST37): M16

Corsa
Corsa asse X: 500 mm
Corsa asse Y: 190 mm
Corsa assi Z1 / Z2: 530 mm

Mandrino
Gamma velocità: 75 1/min - 3.200 1/min
Attacco mandrino: MK 4 (DIN 228)

Avanzamento rapido
Avanzamento rapido: 600 mm/min

Avanzamento di lavoro
Avanzamento lavoro: 0 mm/min - 420 mm/min (asse X variabile)

Potenza
Motore principale: 1,5 / 1,1 kW
Motore pompa refrigerante: 0,04 kW

Dimensioni e peso
Dimensioni (L x P x H): 0,83 m x 0,76 m x 1,85 m
Peso: 390 kg

Caratteristiche / specifiche tecniche

• Modello: SBF 40 TV 1000
• Tipo: Trapano-fresatrice universale
• Superficie tavola: 730 x 210 mm; 3 cave a T
• Carico max tavola: 100 kg
• Corse (X / Y / Z): 500 mm / 190 mm / 530 mm
• Corsa cannotto: 120 mm; Sbalzo: 278 mm
• Gamma velocità mandrino: 75 - 3.200 1/min; Attacco mandrino: MK4 (DIN 228)
• Capacità foratura acciaio: 40 mm; Maschiatura: M16
• Avanzamento rapido: 600 mm/min; Avanzamento lavoro: 0 - 420 mm/min
• Motore principale: 1,5 / 1,1 kW; Pompa refrigerante: 0,04 kW
• Dimensioni: 0,83 x 0,76 x 1,85 m; Peso netto: 390 kg
