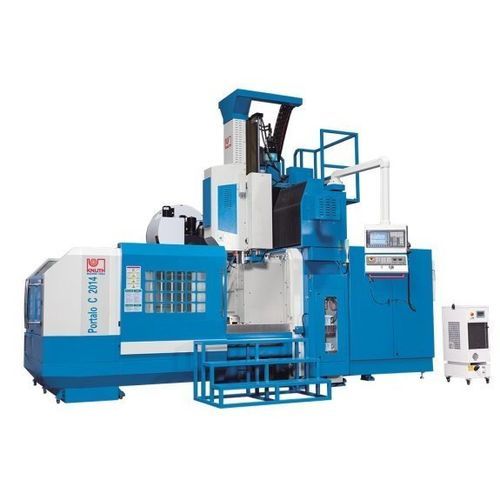

Centro di lavoro CNC 3 assi Portalo C 3022 CNC

verticalea tavola mobilea portale

Descrizione
Le macchine Portalo C 3022 CNC sono progettate per la lavorazione di precisione di pezzi di grandi dimensioni e pesanti. La struttura combina un portale fisso con un tavolo mobile, consentendo rimozioni truciolo impegnative e finiture ad alta velocità su matrici e stampi. L’equipaggiamento di serie e le opzioni permettono di configurare la macchina in funzione delle esigenze produttive.

Punti salienti

• Elevata capacità di carico del pezzo
• Ampia area di lavoro
• Portale fisso e rigido
• Cambiautensili rapido a 24 posizioni
• Sistemi Renishaw per misurazione utensile e pezzo

Dettagli
Portale

• La vasta area di lavorazione e le lunghe corse richiedono un portale extra rigido e soluzioni di guida robuste per garantire tolleranze strette
• La combinazione di guide lineari e guide piane allunga la vita utile e consente maggiori velocità di lavorazione mantenendo la rigidità
• Viti a ricircolo di sfere precaricate di precisione e servomotori Siemens garantiscono avanzamenti dinamici e spostamenti rapidi su tutti gli assi

Mandrino principale

• Elevata potenza di azionamento e ampio campo di velocità forniscono le riserve di coppia necessarie per lavorazioni pesanti

Cambiautensili

• Cambiautensili robusto a 24 posizioni con pinza a doppio braccio per cambi utensile flessibili e rapidi in produzione

Controllo

• Controllo Siemens 828D: programmazione intuitiva, supporto e assistenza disponibili
• Software Siemens Shopmill incluso per semplificare la programmazione di contorni e pezzi complessi

Dotazione

• Ampie porte scorrevoli per accesso e carico agevoli
• Sonde Renishaw per calibrazione e misura utensile/pezzo: riducono i fermi macchina e gli errori di set-up
• Potente impianto di raffreddamento e convogliatore trucioli integrato per l’asporto trucioli
• Lubrificazione centrale automatica per semplificare la manutenzione

Specifiche tecniche (estratto)

• Dimensioni tavolo: 3.000 mm x 1.800 mm
• Capacità carico tavolo (max.): 10.000 kg
• Distanza naso mandrino - tavolo: 200 mm – 1.200 mm
• Distanza tra colonne: 2.200 mm
• Corse (X / Y / Z): 3.200 mm / 2.500 mm / 1.000 mm
• Velocità mandrino: 6.000 1/min
• Attacco mandrino: SK 50 ISO 7388-1 (DIN 69871)
• Diametro mandrino: 190 mm
• Avanzamenti rapidi (X / Y / Z): 12 / 12 / 10 m/min
• Avanzamento di lavoro: fino a 8.000 mm/min
• Postazioni utensili: 24 posizioni
• Precisione di posizionamento: 0,005/300 mm
• Ripetibilità: 0,005/1000 mm
• Potenza motore principale: 26 kW (22 kW carico continuo)
• Dimensioni (L x W x H): 8 m x 5,1 m x 4,9 m
• Peso: 30.000 kg
• Modello: Portalo C 3022 CNC
