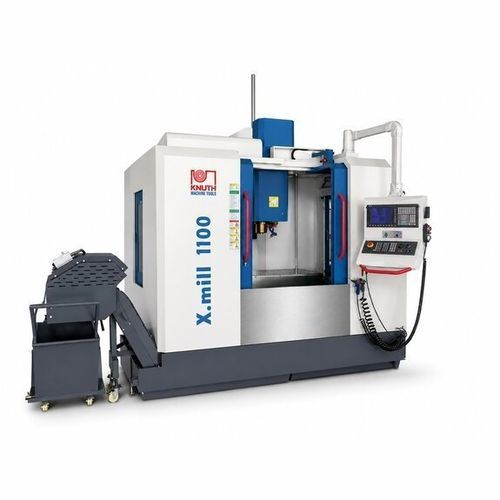

Fresatrice CNC 3 assi X.mill 1100

verticaleSK4024 utensili

Descrizione
Lo X.mill 1100 è un centro di lavoro verticale con struttura a C, dotato di Siemens SINUMERIK 828D, progettato per produzione industriale su più turni. Offre corsa X di 1.100 mm, attacco mandrino SK40 e magazzino utensili a 24 posizioni per un'integrazione flessibile nelle celle di lavoro.

Caratteristiche principali

• Centro di lavoro verticale struttura a C, modello X.mill 1100
• Controllo Siemens 828D con azionamenti Siemens
• Mandrino SK40 fino a 10.000 giri/min
• Cambio utensili verticale a 24 posizioni con pinza a doppio braccio
• Corse X/Y/Z: 1.100 / 600 / 600 mm; tavola 1.200 x 600 mm, portata 800 kg

Costruzione della macchina

• Struttura a C rigida per stabilità di lavorazione e risultati ripetibili
• Guide lineari completamente protette e viti a ricircolo di sfere di precisione su tutti gli assi per elevata accuratezza
• Tavola adatta a pezzi di diverse dimensioni; accessibilità ottimizzata per ridurre i tempi di attrezzaggio
• Progettata per funzionamento continuo e manutenzione ridotta in applicazioni multi‑turno

Mandrino principale e azionamenti

• Mandrino supportato da più cuscinetti per assorbire e dissipare le forze di taglio
• Unità mandrino a trasmissione a cinghia con intervallo di velocità fino a 10.000 giri/min
• Attacco SK40 per ampia compatibilità utensili

Cambio utensile automatico

• Cambio a 24 posizioni per aumentare produttività e flessibilità
• Pinza a doppio braccio per cambi rapidi e stoccaggio compatto degli utensili
• Costruzione robusta per utensili di elevato peso

Dotazione e sistemi ausiliari

• Volantino elettronico per messa a punto precisa
• Quadro elettrico chiuso con scambiatore termico per gestione della temperatura
• Area di lavoro completamente chiusa, predisposta per aspirazione
• Pistole manuali per refrigerante e aria compressa; lubrificazione centralizzata automatica

Controllo
Dotato di Siemens SINUMERIK 828D con azionamenti Siemens e interfaccia SINUMERIK Operate per cicli di fresatura impegnativi.

Specifiche tecniche

• Modello: X.mill 1100
• Tipo: Centro di lavoro verticale, struttura a C
• Tavola: 1.200 x 600 mm, portata max 800 kg; scanalature a T: 5 x 18 mm x 125 mm
• Corse (X/Y/Z): 1.100 / 600 / 600 mm
• Velocità mandrino: fino a 10.000 1/min; attacco mandrino: SK40
• Avanzamenti rapidi X/Y: 24.000 mm/min; Z: 20.000 mm/min
• Avanzamento max: 10.000 mm/min
• Magazzino utensili: 24 posizioni; Ø x L max: 75 mm x 150 mm
• Precisione di posizionamento X/Y: ±0,004 mm; ripetibilità X/Y: ±0,002 mm
• Potenza motore principale (continua): 11 kW
• Dimensioni (L x P x H): 3,95 m x 2,25 m x 3,66 m; Peso: 6.400 kg
