Strumento di misura della rigidità elettrica portatile ZGF 200~400kV

ad alta tensioneDC

Panoramica prodotto

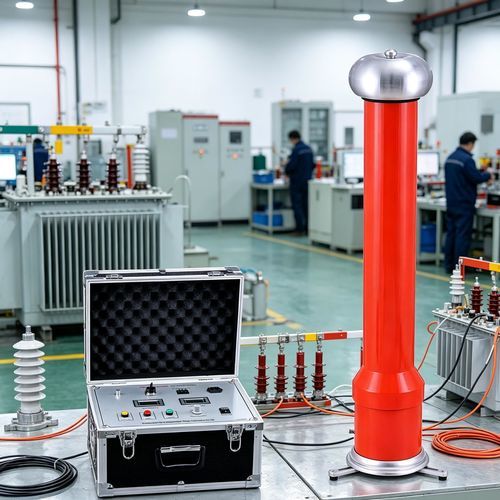

Il tester Hipot DC ZGF in configurazione divisa (200 kV / 300 kV / 400 kV) è composto da unità di controllo, cilindro/i moltiplicatore/i di tensione, corona ring e accessori. Esegue prove di tenuta in CC e misure di corrente di perdita su limitatori (valve e ZnO), trasformatori di potenza e cavi alta tensione (35–500 kV).

Caratteristiche tecniche e vantaggi

• Uscita DC stabile tramite moltiplicatore ad alta frequenza o inverter a frequenza intermedia, riducendo il ripple e garantendo precisione di misura.
• Protezioni integrate: sovratensione, sovracorrente, avvio/chiusura a zero e protezione di terra per operazioni sicure in cantiere.
• Design diviso e portatile: unità di controllo e cilindri separati per agevolare trasporto e installazione; alcuni modelli integrano controllo, misura e protezione.

Ambito di applicazione

• Prove di conduttività e riferimenti per limitatori valve e ZnO (U1mA e 0.75U1mA).
• Prove di tenuta DC e misurazione della corrente di perdita su trasformatori di potenza.
• Prove di tenuta DC e misurazioni su cavi e accessori HV (35–500 kV).
• Verifiche di isolamento di materiali e componenti sotto stress DC (isolatori, boccole, condensatori).

Scenari applicativi principali

• Verifica delle prestazioni di isolamento e manutenzione in sito di apparecchiature di potenza (trasformatori, apparecchiature di commutazione, ecc.).
• Test di accettazione e controlli periodici su limitatori e caratterizzazione delle correnti non lineari.
• Test di messa in servizio di cavi: verifica dell'isolamento principale, terminazioni e giunti.
• R&S e controllo qualità su materiali isolanti: rilevamento di scariche parziali e valutazione delle perdite dielettriche.
• Applicazioni speciali: controlli su linee aeree ferroviarie elettrificate e verifica di inverter fotovoltaici e convertitori eolici.

Dettagli prodotto
Il kit include unità di controllo, cilindro/i moltiplicatore/i, corona ring, cavi di collegamento e telaio trasportabile. L'unità di controllo dispone della funzione one‑touch 0,75UDC/1 mA per test ZnO e di un selettore digitale per la protezione da sovratensione. La struttura divisa facilita l'uso in cantiere.

FAQ

• D: DC vs AC? R: Il DC fornisce tensione continua stabile per prove DC; l'AC fornisce tensione alternata per prove AC con metodi di valutazione differenti.
• D: Precauzioni di sicurezza? R: Assicurare messa a terra affidabile, DPI isolanti (guanti, calzature), mantenere zone di sicurezza attorno ai terminali HV e operare con personale formato e procedure di emergenza.
• D: Come valutare la qualità? R: Controllare stabilità d'uscita, ripple, capacità di sovraccarico, isolamento e sensibilità delle protezioni.
• D: Quali materiali testare? R: Plastica, gomma, ceramica, carta impregnate d'olio e apparecchiature HV come cavi e trasformatori.

Specifiche tecniche

• Varianti modello: 200/2, 200/3, 200/5, 300/2, 300/3, 300/5, 400/2, 400/3, 400/5.
• Tensioni nominali: 200 kV, 300 kV, 400 kV.
• Correnti nominali: 2 mA, 3 mA, 5 mA (a seconda della variante).
• Potenza nominale: circa 400 W – 2000 W a seconda del modello.
• Precisione tensione/corrente: ±(1,0% Lettura + 2 digits). Ripple ≤0,5%.
• Stabilità: alimentazione ±10% → variazione uscita ≤1%.
• Sovraccarico: tensione a vuoto +10% max per 10 min; corrente di carica max 1,25× Inom; carica capacitiva fino a 1,5× Inom.
• Alimentazione: monofase 50 Hz, 220 V ±10%.
• Funzionamento: intermittente — carico nominale 30 min; 1,1× tensione nominale per 10 min.
• Ambiente: −10°C a +40°C; UR ≤85% a 25°C (senza condensa); altitudine <1500 m.
• Caratteristiche fisiche: unità di controllo ≈5,5–10,8 kg; cilindro ≈8,7–33,5 kg; altezze doppie 970 / 1250 / 1650 mm per classe.
