Strumento di misura della rigidità elettrica ad alta tensione GTB
DCAC

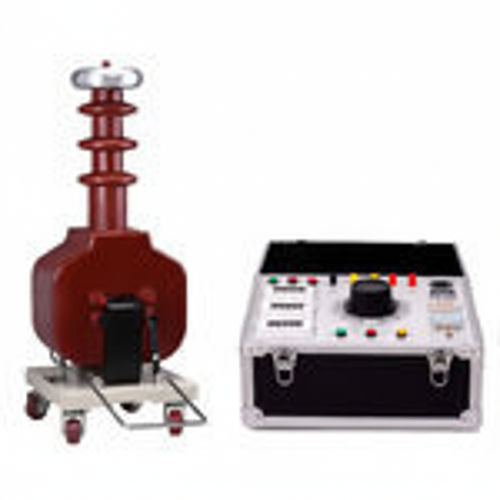

Strumento di misura della rigidità elettrica ad alta tensione - GTB - Wuhan UHV Power Technology Co.,Ltd. - DC / AC

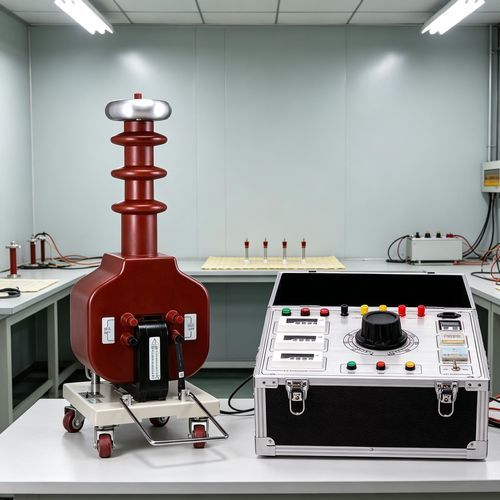

Strumento di misura della rigidità elettrica ad alta tensione - GTB - Wuhan UHV Power Technology Co.,Ltd. - DC / AC
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Wuhan UHV Power Technology Co.,Ltd.

Caratteristiche

Specificazioni
DC, AC, ad alta tensione

Descrizione

Panoramica
  • Tester Hipot AC/DC a secco per la verifica della rigidità dielettrica su apparecchiature media tensione. Capacità nominale 5 kVA, display digitale e trasformatore di tipo secco adatti ad impieghi industriali, di laboratorio e per le utility.


Parametri tecnici principali
  • Tensione di impedenza: ≤12%
  • Forma d'onda di uscita: sinusoide (AC)
  • Aumento della temperatura superficiale: <55℃
  • Corrente a vuoto: <4%


Esempio tipico (5 kVA)
  • Modello 5/50 — Capacità: 5 kVA; Tensione di ingresso: 200 V o 400 V; Tensione di uscita: 50 kV AC; Corrente di uscita: 100 mA; HV DC fino a 70 kV in funzione della configurazione; Peso: 30 kg.


Varianti modello (selezione)
  • 1.5/50 — 1.5 kVA, 50 kV, 30 mA, 15 kg
  • 3/50 — 3 kVA, 50 kV, 60 mA, 20 kg
  • 5/50 — 5 kVA, 50 kV, 100 mA, 30 kg
  • 10/50 — 10 kVA, 50 kV, 200 mA, 40 kg
  • 15/50 fino a 30/50 — capacità fino a 30 kVA con correnti e pesi corrispondenti
  • 5/100, 10/100 … 30/100 — varianti con uscita 100 kV AC e correnti/pesi adeguati
  • Serie TC (es. TC-10/220, TC-15/400) — varianti di maggior capacità con uscite fino a ~430 kV (vedere tabella completa).


Box di controllo / limiti ambientali
  • Temperatura di esercizio (box di controllo): 0 ～ 40℃
  • Altitudine: < 2000 m
  • Umidità relativa: < 85%


Caratteristiche
  • Trasformatore HV di tipo secco (senza manutenzione) per utilizzo continuativo.
  • Display digitale per controllo e lettura accurata dei parametri di prova.
  • Progetto che riduce la corona e la caduta di tensione; ampio margine di tensione per stabilità.
  • Materiali isolanti moderni che consentono ingombri contenuti e minor peso.


Applicazioni
  • Prove di rigidità dielettrica (hipot) su apparecchiature media tensione.
  • Controllo qualità in produzione, prove di laboratorio e manutenzione presso società di distribuzione.
  • Diagnostica di routine e prove di accettazione per trasformatori, apparecchiature, cavi e componenti.


Riepilogo specifiche
  • Serie: GTB
  • Capacità nominale dell'esempio: 5 kVA (GTB 5kVA); altre capacità disponibili in tabella.
  • Uscite: AC e DC (AC in sinusoide)
  • Tensione di impedenza ≤12%; aumento temperatura superficiale <55℃; corrente a vuoto <4%
  • Campo ambientale del box: 0–40℃, altitudine <2000 m, UR <85%
  • Documentazione: manuale utente e certificato di taratura disponibili su richiesta.
