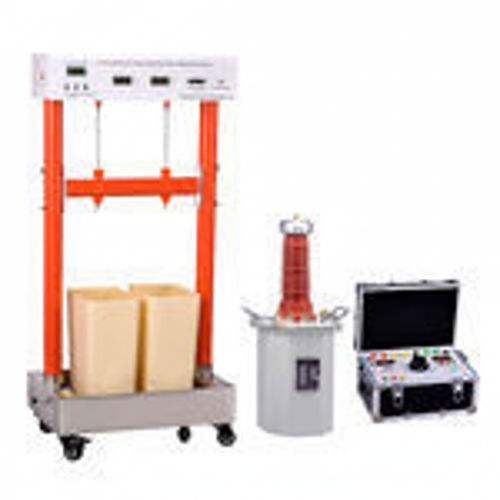

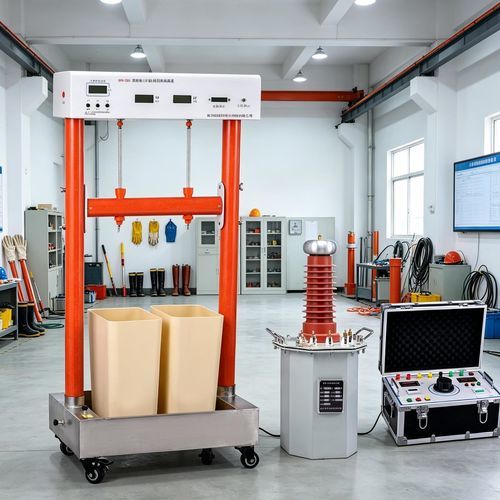

Strumento di misura della rigidità elettrica DC UHV-282

ad alta tensioneportatilemultipunto

Panoramica del prodotto:
Il UHV-282 è uno strumento di prova della tenuta alla tensione di tipo scatto totalmente automatico progettato per stivali e guanti isolanti. La configurazione standard supporta la prova simultanea di 2 campioni (espandibile fino a 8 canali su richiesta) con monitoraggio indipendente della corrente di dispersione e scatto/disconnessione automatica per ciascun campione. Il campionamento della corrente di dispersione e il controllo dello scatto sono alimentati da batteria al litio DC 12V; le letture per canale sono visualizzate su un modulo LED ad alta luminosità. Il dispositivo prevede separazione alta/bassa tensione e monitoraggio in tempo reale di tensione, corrente e stato di prova per posizione, assicurando continuità e sicurezza nei test di produzione.

Parametri del prodotto:
Progettato per prove dielettriche di stivali isolanti, guanti isolanti e DPI isolanti analoghi.

Specifiche tecniche:

• Modello: UHV-282
• Alimentazione di supporto: batteria al litio DC 12V
• Tensione nominale: 50 kV
• Campo massimo corrente di dispersione: 30,0 mA
• Accuratezza misura corrente di dispersione: ±1% ±3 cifre
• Risoluzione corrente di dispersione: 0,01 mA
• Temperatura ambiente operativa: -10 ℃ a 40 ℃
• Umidità operativa: ≤90% RH (senza condensazione)
• Canali: 2 canali standard (espandibile a 8)

Caratteristiche:

• Prove simultanee su 2 campioni (standard) con misurazione indipendente della corrente di dispersione per campione; espandibile fino a 8 canali.
• Metodo di prova a secco per stivali isolanti: piccole sfere d'acciaio nella fodera tessile per evitare il riempimento d'acqua e facilitare l'asciugatura.
• Campionamento e meccanismo di scatto alimentati da batteria al litio; livello batteria mostrato in percentuale.
• Separazione alta/bassa tensione; corrente di dispersione per canale visualizzata su display LED ad alta luminosità.
• Scatto/disconnessione per singolo campione in caso di guasto o superamento del limite di corrente; solo il campione interessato viene isolato.
• Soglia di scatto regolabile tramite comandi frontali.
• Vassoio di messa a terra in acciaio inox dedicato per stivali e contenitore in acciaio inox per prove guanti, per operazioni sicure e ripetibili.

Applicazioni:

• Controllo qualità in fabbrica: prove di tenuta alla tensione per stivali e guanti isolanti per verificare la conformità alle normative.
• Prove di accettazione e messa in servizio: verifica delle prestazioni di isolamento di DPI appena acquisiti prima dell'uso.
• Prove preventive periodiche: individuazione di invecchiamento, umidità o degrado dell'isolamento su apparecchiature in servizio.
• Ispezioni di qualità e prove tipo da parte di produttori e laboratori.
• Laboratori terzi e organismi di certificazione per fornire dati di conformità.
• Manutenzione e gestione della sicurezza per istituire programmi di prova periodici e ridurre i rischi legati all'isolamento.

Metodo di prova per guanti isolanti:

• Prova bassa tensione: tensione preventiva 2,5 kV, mantenere 1 minuto; accettazione se corrente di dispersione ≤ 2,5 mA (soglia predefinita 2,5 mA).
• Prova alta tensione: tensione preventiva 8 kV, mantenere 1 minuto; accettazione se corrente di dispersione ≤ 9 mA.

FAQ:

• D: Cosa succede se un campione fallisce? R: La funzione di scatto automatico isola il campione difettoso mentre gli altri canali continuano la prova, riducendo le interruzioni.
• D: Lo strumento registra la corrente di dispersione? R: Sì. Il sistema monitora e visualizza continuamente la corrente per canale durante i test.
• D: Quali DPI isolanti possono essere testati? R: Stivali isolanti, guanti isolanti e altri prodotti isolanti in gomma per la sicurezza elettrica.
• D: Le gamme di tensione sono personalizzabili? R: Sì. Le uscite di tensione possono essere configurate in base alle esigenze del cliente e alle normative applicabili.

Specifiche tecniche (dimensioni e peso):

• Dimensioni esterne del supporto di prova: 850×800×110 mm
• Dimensioni e peso del supporto: 510×350×960 mm, 17 kg
• Dimensioni e peso del trasformatore: 270×270×510 mm, 29 kg
• Dimensioni e peso del box di controllo: 450×320×250 mm, 16 kg
