Strumento di misura della rigidità elettrica multipunto UHV-283

ACad alta tensione

Introduzione del prodotto:

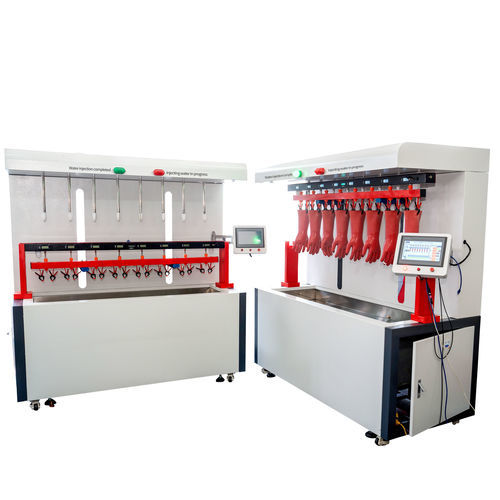

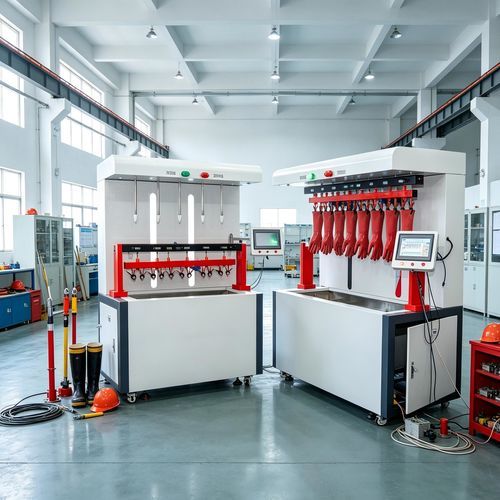

L'UHV-283 è un banco di prova completamente automatico per prove di tenuta alla tensione mediante iniezione d'acqua, progettato per testare isolazione di dispositivi di protezione quali stivali e guanti isolanti. Integra iniezione ad un tocco controllata da PLC, un raccoglitore alimentato da batteria al litio con indicazione percentuale della carica e un HMI (schermo touch) che mostra lo stato in tempo reale. Adatto per prove in serie e manutenzione periodica in contesti industriali e impiantistici.

Funzioni:

• Iniezione d'acqua completamente automatica: controllo automatico dei livelli d'acqua interni/esterni per condizioni di prova costanti e riduzione degli errori umani.
• Salita, mantenimento e discesa automatica della tensione secondo programma preimpostato.
• Prove multi‑stazione: supporta il test simultaneo di più stivali o guanti per aumentare la produttività.
• Rilevamento indipendente della corrente di dispersione: visualizzazione in tempo reale della corrente per campione per una valutazione pass/fail accurata.

Parametri del prodotto:
Apparecchiatura intelligente per prova di tenuta alla tensione su stivali isolanti, guanti isolanti e strumenti di sicurezza analoghi.

Parametri tecnici:
Intervallo tensione in uscita: AC 0–50 kV (controllo 0–250 V)
Potenza nominale: 5 kVA
Corrente di ingresso: 0–20 A
Intervallo misura corrente di dispersione: 0–30,0 mA (opz. 0–50 mA)
Errore misura corrente di dispersione: 1% ±3 digit
Risoluzione corrente di dispersione: 0,01 mA
Errore misura tensione: ≤1% del valore indicato ±0,1% del campo
Errore misura corrente: ≤1% del valore indicato ±0,1% del campo
Timer digitale: 0–999 s
Dimensioni console: 1300 × 940 × 860 mm
Dimensioni unità iniezione: 1900 × 950 × 1860 mm
Peso console: 50 kg
Peso unità iniezione: 200 kg

Caratteristiche del prodotto:

• Elevato grado di automazione mediante microcontrollore/PLC per operazioni semplici e risultati ripetibili.
• Tecnologia di alimentazione switching ad alta frequenza per uscita HT stabile.
• Protezioni complete contro contro‑potenziale, sovracorrente e condizioni anomale.
• Allarme acustico di scarica e indicazione chiara per ridurre errori operatore.
• Risposta rapida con aggiornamento automatico dei dati e acquisizione degli stati di misura.
• Struttura del telaio verticale per agevolare installazione e manutenzione in sito.
• Gestione intelligente degli elementi di potenza per ridurre il riscaldamento interno e permettere lunghe operazioni continue.
• Display a matrice di punti con interfaccia a menu e capacità di stampa.

Scenari di applicazione:

• Test periodici degli strumenti di sicurezza nelle utilities elettriche per la manutenzione di stivali e guanti in servizio.
• Impianti di produzione energia e sottostazioni per test in serie di dispositivi di protezione isolante.
• Centri di prova strumenti di sicurezza, laboratori di controllo qualità e laboratori terzi per test centralizzati e generazione report.
• Aziende industriali (petrolchimico, chimico, metallurgia, minerario, acciaio, elettrolisi alluminio) per verifiche periodiche dei dispositivi isolanti del personale.
• Sistemi ferroviari e di trasporto urbano per prove periodiche su dispositivi isolanti usati nella manutenzione delle linee aeree.
• Produttori di prodotti isolanti per controllo di fabbrica, prove tipo e verifica conformità alle normative.

FAQ:

• D: Cosa testa principalmente questa macchina? R: Esegue prove di tenuta alla tensione in frequenza di rete e misura della corrente di dispersione su stivali, guanti e prodotti di protezione elettrica per identificare invecchiamento, umidità, danni o degrado dell'isolamento.
• D: Qual è il ruolo del sistema di iniezione automatica dell'acqua? R: Simula le condizioni operative immettendo un mezzo conduttivo nei campioni, controllando con precisione l'altezza dell'acqua tra i campioni per migliorare la ripetibilità e ridurre errori manuali.

Istruzioni per l'iniezione d'acqua:

• Il banco prova è composto da unità automatica di iniezione d'acqua e console di prova HV; la console si collega all'uscita HV e al telaio tramite connessioni isolate.
• L'unità di iniezione include pompa, elettrovalvola e motore di sollevamento. Collegare a terra il telaio e alimentare con AC 220 V. Il serbatoio ha ingresso per riempimento e uscita per svuotamento.
• Collegare il tubo all'ingresso, aprire la valvola per riempire il serbatoio e richiudere la valvola al termine. Non lasciare incustodito il riempimento per evitare traboccamenti.
• Il sistema utilizza acqua riciclata. A sistema alimentato resta in standby. Installare il campione e premere il pulsante di prova: l'unità scende, inserisce l'ugello nel campione, inietta fino al livello impostato e ritorna automaticamente in posizione iniziale.
• L'HMI consente la configurazione dei parametri e dispone di pulsante di arresto di emergenza.

Istruzioni di ricarica:
Caricare la batteria del raccoglitore prima delle prove HT. Inserire il caricabatterie nella presa di carica e collegare a 220 V AC; i segnali indicano lo stato di carica. Tempo tipico di carica: 2–8 ore. Se la batteria resta inutilizzata a lungo, eseguire un ciclo carica/scarica ogni 1–2 mesi per preservarne le prestazioni.

Modello / Specifiche chiave:

• Modello: UHV-283
• Tensione in uscita: AC 0–50 kV (controllo 0–250 V)
• Potenza nominale: 5 kVA
• Corrente d'ingresso: 0–20 A
• Range corrente di dispersione: 0–30,0 mA (opz. 0–50 mA)
• Risoluzione corrente di dispersione: 0,01 mA
• Timer: 0–999 s
