Strumento di misura della rigidità elettrica ad alta tensione YDQ

DCAC

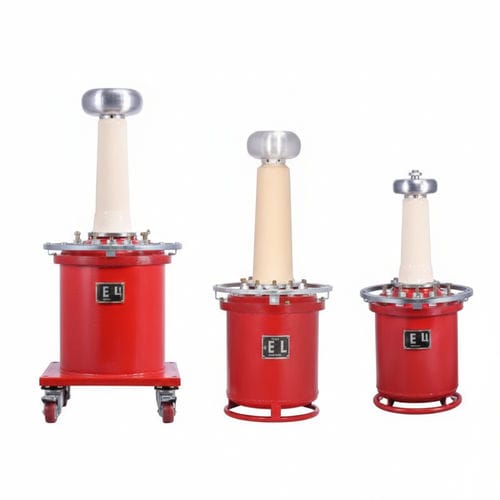

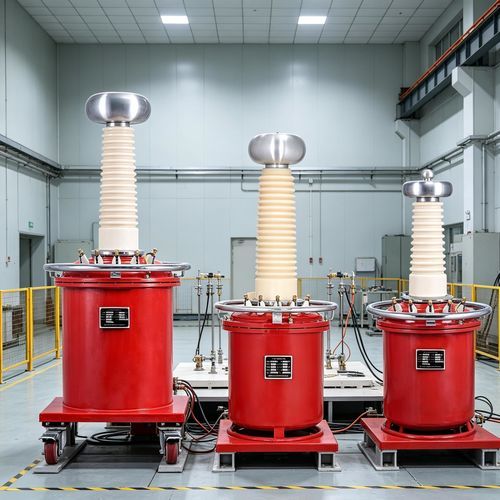

Il set di prova Hipot gonfiabile SF6 AC/DC serie YDQ è un sistema di trasformatore di prova ad alta tensione portatile composto da un trasformatore di prova gonfiabile isolato in SF6 e da un quadro di controllo separato, progettato per prove di tenuta alla tensione in AC e DC a frequenza di rete su cavi, componenti elettrici e materiali isolanti in condizioni di campo.

Caratteristiche principali

• Trasformatore gonfiabile compatto e leggero: riduzione significativa della massa rispetto alle unità immerse in olio (range tipici indicati: 20%–65% a seconda della classe; altre fonti indicano 40%–65%).
• Progetto senza olio: non richiede olio o grasso, minimizzando la manutenzione ordinaria ed eliminando i rischi di contaminazione da olio.
• Idoneo per impiego in campo: design resistente alle intemperie, stabile durante il trasporto e adatto alle operazioni di prova in sito.
• Elevata rigidità dielettrica e bassa corona: prestazioni dielettriche migliorate con emissioni di corona minime a tensione nominale.
• Capacità AC e DC: esegue prove AC a frequenza di rete e fornisce uscita DC tramite raddrizzamento ad alta tensione.

Condizioni di servizio

• Temperatura ambiente: intervallo di funzionamento -20 °C a +40 °C.
• Umidità relativa massima: inferiore all'85% a 25 °C.
• Sito di installazione: evitare posizioni con vapore, gas corrosivi, polveri chimiche, sporcizia o mezzi esplosivi che possano degradare il gas isolante.
• Note operative: aumentare la tensione di ingresso gradualmente; installare una resistenza di protezione serie sull'uscita ad alta tensione; effettuare le manovre con adeguata protezione e interblocchi HV.

Tempo di funzionamento consentito

• Sotto capacità e tensione nominali: il funzionamento continuo non deve superare 30 minuti per intervallo; intervallo di riposo raccomandato 5–10 volte il tempo di lavoro per garantire il raffreddamento.
• A tensione nominale e fino a 2/3 della corrente nominale: è consentito il funzionamento continuo prolungato.

Principio di funzionamento

• L'alimentazione viene fornita al quadro di controllo con protezioni di intervento per sovracorrente e interblocco zero; l'avvolgimento primario del trasformatore YDQ viene eccitato e, per induzione elettromagnetica e rapporto di spire, si genera un'alta tensione AC sul secondario.
• L'alta tensione DC si ottiene raddrizzando il secondario ad alta frequenza/alta tensione tramite uno stack di raddrizzatori al silicio ad alta tensione e condensatori di regolazione/filtraggio; l'ampiezza RMS HF e la disposizione dei raddrizzatori forniscono l'uscita DC richiesta.

Specifiche tecniche

• Modello/serie: serie YDQ (set Hipot tipo gas SF6, gonfiabile).
• Tipo di prodotto: trasformatore di prova Hipot AC/DC gonfiabile SF6 con quadro di controllo separato.
• Mezzo di isolamento: gas SF6.
• Intervallo di tensione (tipico): 50–120 kV (esempi di serie); configurazioni fino a ≈300 kV possibili a seconda del modello.
• Riduzione di peso vs trasformatori immersi in olio: tipicamente 20%–65% (o 40%–65% in alcune fonti) in funzione della classe e della capacità.
• Manutenzione: privo di olio, manutenzione minima.
• Idoneità ambientale: progettato per il trasporto e le prove in campo; resistente alle intemperie.
• Isolamento/scariche parziali: bassa emissione corona; livelli di scarica parziale al di sotto dei limiti specificati in condizioni nominali.
• Ambiente operativo: -20 °C a +40 °C; umidità relativa <85% a 25 °C.
• Ciclo di lavoro: funzionamento continuo ≤ 30 minuti a pieno carico con intervalli di raffreddamento raccomandati; funzionamento prolungato possibile a 2/3 della corrente nominale.
• Controllo e protezione: quadro di controllo con intervento per sovracorrente, interblocco zero e dispositivi di protezione standard.
• Documentazione: manuale utente e certificato di calibrazione disponibili.
