Strumento di misura della rigidità elettrica ad alta tensione YDQ 5kVA

DCAC

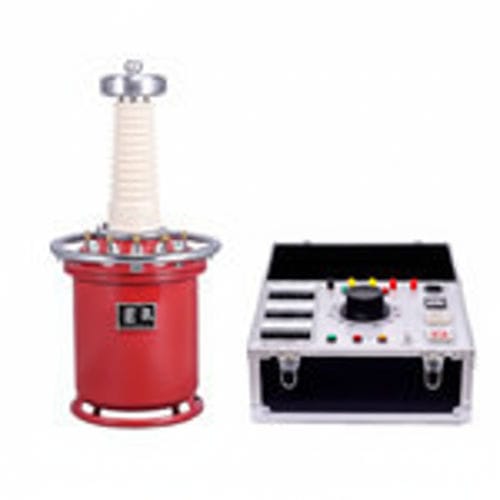

Il tester Hipot YDQ 5kVA Pointer AC DC Test Transformer è un classico trasformatore di prova ad alta tensione ad azionamento manuale, progettato per i test hipot in stato stazionario nelle utility, nell'industria e nei laboratori. È caratterizzato da semplici comandi manuali, un display analogico a lancetta, una struttura robusta e una facile manutenzione per gli ambienti in cui non sono necessarie funzioni digitali avanzate. Caratteristiche

• Dimensioni ridotte e peso contenuto.
• Design pulito e senza olio; non richiede manutenzione.
• Non risente dei climi rigidi; è adatto per la movimentazione e i test in loco.
• Capacità dielettrica significativamente superiore a quella dei trasformatori in olio; corona minima.

Parametri tecnici

• Classe di tensione: 10kV-300kV.
• Campo di capacità: 1-500 kVA.
• Tensione di impedenza: ≤8%.
• Corrente a vuoto: <7%.
• Tipi di prodotto disponibili: AC, AC & DC, AC in cascata, AC DC in cascata.

Specifiche principali

• YDQ-1.5/50 - Capacità: 1,5 kVA; HV: 50 kV; Corrente HV: 30 mA; Ingresso: 200 V / 7,5 A; Rapporto: 500; Aumento della temperatura (30 minuti): 10 ℃.
• YDQ-3/50 - Capacità: 3 kVA; HV: 50 kV; corrente HV: 60 mA; Ingresso: 200 V / 15 A; Rapporto: 500; Aumento di temperatura: 10 ℃.
• YDQ-5/50 - Capacità: 5 kVA; HV: 50 kV; corrente HV: 100 mA; Ingresso: 200 V / 25 A; Rapporto: 500; Aumento di temperatura: 10 ℃.
• YDQ-10/50 - Capacità: 10 kVA; HV: 50 kV; Corrente HV: 200 mA; Ingresso: 200 V / 50 A; Rapporto: 500; Aumento della temperatura: 10 ℃.
• YDQ-20/50 - Capacità: 20 kVA; HV: 50 kV; corrente HV: 400 mA; ingresso: 200 V / 53 A; rapporto: 500; aumento della temperatura: 10 ℃.
• YDQ-30/50 - Capacità: 30 kVA; HV: 50 kV; corrente HV: 600 mA; ingresso: 200 V / 79 A; rapporto: 500; aumento della temperatura: 10 ℃.
• YDQ-50/50 - Capacità: 50 kVA; HV: 50 kV; corrente HV: 1000 mA; Ingresso: 200 V / 132 A; Rapporto: 500; Aumento di temperatura: 10 ℃.
• YDQ-5/100 - Capacità: 5 kVA; HV: 100 kV; corrente HV: 50 mA; Ingresso: 200 V / 25 A; Rapporto: 1000; Aumento di temperatura: 10 ℃.
• YDQ-10/100 - Capacità: 10 kVA; HV: 100 kV; Corrente HV: 100 mA; Ingresso: 200 V / 50 A; Rapporto: 1000; Aumento della temperatura: 10 ℃.
• YDQ-20/100 - Capacità: 20 kVA; HV: 100 kV; corrente HV: 200 mA; Ingresso: 200 V / 53 A; Rapporto: 1000; Aumento di temperatura: 10 ℃.
• YDQ-30/100 - Capacità: 30 kVA; HV: 100 kV; corrente HV: 300 mA; Ingresso: 300 V / 79 A; Rapporto: 1000; Aumento di temperatura: 10 ℃.
• YDQ-50/100 - Capacità: 50 kVA; HV: 100 kV; Corrente HV: 500 mA; Ingresso: 500 V / 132 A; Rapporto: 1000; Aumento di temperatura: 10 ℃.
• YDQ-20/150 - Capacità: 20 kVA; HV: 150 kV; Corrente HV: 150 mA; Ingresso: 133 V / 53 A; Rapporto: 1500; Aumento di temperatura: 10 ℃.
• YDQ-30/150 - Capacità: 30 kVA; HV: 150 kV; Corrente HV: 150 mA; Ingresso: 200 V / 80 A; Rapporto: 1500; Aumento di temperatura: 10 ℃.
• YDQ-50/150 - Capacità: 50 kVA; HV: 150 kV; Corrente HV: 150 mA; Ingresso: 333 V / 132 A; Rapporto: 1500; Aumento di temperatura: 10 ℃.
• YDQ-100/150 - Capacità: 100 kVA; HV: 150 kV; Corrente HV: 150 mA; Ingresso: 667 V / 263 A; Rapporto: 1500; Aumento di temperatura: 10 ℃.
• YDQ-50/200 - Capacità: 50 kVA; HV: 200 kV; Corrente HV: 200 mA; Ingresso: 250 V / 132 A; Rapporto: 2000; Aumento di temperatura: 10 ℃.
• YDQ-100/200 - Capacità: 100 kVA; HV: 200 kV; Corrente HV: 200 mA; Ingresso: 500 V / 263 A; Rapporto: 2000; Aumento di temperatura: 10 ℃.
• YDQ-150/200 - Capacità: 150 kVA; HV: 200 kV; Corrente HV: 200 mA; Ingresso: 750 V / 395 A; Rapporto: 2000; Aumento di temperatura: 10 ℃.
• YDQ-200/200 - Capacità: 200 kVA; HV: 200 kV; Corrente HV: 200 mA; Ingresso: 1000 V / 526 A; Rapporto: 2000; Aumento di temperatura: 10 ℃.
• YDQ-300/200 - Capacità: 300 kVA; HV: 200 kV; Corrente HV: 200 mA; Ingresso: 1500 V / 790 A; Rapporto: 2000; Aumento di temperatura: 10 ℃.
• YDQ-50/300 - Capacità: 50 kVA; HV: 300 kV; Corrente HV: 300 mA; Ingresso: 170 V / 132 A; Rapporto: 3000; Aumento di temperatura: 10 ℃.
• YDQ-100/300 - Capacità: 100 kVA; HV: 300 kV; Corrente HV: 300 mA; Ingresso: 333 V / 263 A; Rapporto: 3000; Aumento di temperatura: 10 ℃.
• YDQ-150/300 - Capacità: 150 kVA; HV: 300 kV; Corrente HV: 300 mA; Ingresso: 500 V / 395 A; Rapporto: 3000; Aumento di temperatura: 10 ℃.
• YDQ-200/300 - Capacità: 200 kVA; HV: 300 kV; Corrente HV: 300 mA; Ingresso: 667 V / 526 A; Rapporto: 3000; Aumento di temperatura: 10 ℃.
• YDQ-300/300 - Capacità: 300 kVA; HV: 300 kV; Corrente HV: 300 mA; Ingresso: 1500 V / 790 A; Rapporto: 3000; Aumento di temperatura: 10 ℃.

Note aggiuntive sul prodotto

• Nicknames / riferimenti comuni nella pagina: Set di test ad alta tensione; trasformatore di test; set di test hipot.
• Documentazione di prodotto disponibile sulla pagina: manuale d'uso e certificazione di calibrazione (PDF).
• Video(i) di prodotto correlati incorporati sulla pagina che dimostrano le varianti del set di test hipot AC/DC di YDQ.

Caratteristiche/specifiche tecniche

• Classe di tensione: 10kV-300kV.
• Campo di capacità: 1-500 kVA (più varianti di modello elencate sopra per designazione del modello).
• Tensione di impedenza: ≤8%.
• Corrente a vuoto: <7%.
• Tipi di prodotto disponibili: AC, AC & DC, AC in cascata, AC DC in cascata.
• Design: tipo a secco (senza olio), compatto, senza manutenzione, alta rigidità dielettrica, bassa corona.
• Documentazione fornita: Manuale d'uso (PDF) e certificazione di calibrazione (PDF).
• Multimedia: video incorporati che dimostrano il set di test YDQ AC/DC Hipot.
