Strumento di misura della rigidità elettrica ad alta tensione UHV-280

multipuntoDCAC

Introduzione prodotto

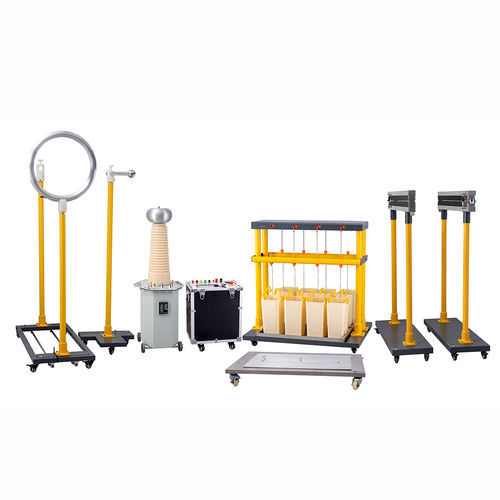

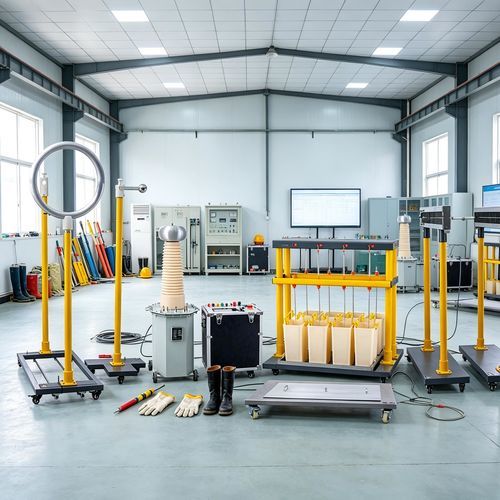

UHV-280 è un tester automatico di tenuta dielettrica in AC progettato per eseguire prove di resistenza alla tensione e misure di corrente di dispersione su stivali isolanti, guanti isolanti e strumenti di protezione correlati. Il sistema include una console di controllo, una stazione di prova a 8 posizioni, un booster (trasformatore di prova) immerso in olio e accessori opzionali. Supporta fino a 8 campioni simultanei con intervento indipendente per canale e trasmissione wireless antinterferenze delle correnti di dispersione alla console per monitoraggio e registrazione centralizzati.

Caratteristiche del prodotto

• Prove AC di tenuta e misura della corrente di dispersione fino a 8 stivali o guanti con lettura individuale per campione.
• Metodo di prova a secco per stivali con piccole sfere d'acciaio — evita il riempimento d'acqua e semplifica l'asciugatura post‑prova.
• Separazione HV/LV e trasmissione wireless antinterferenze dei dati di dispersione alla console per maggiore sicurezza dell'operatore.
• Meccanismo di intervento indipendente per canale: un guasto o superamento soglia su un campione non interrompe gli altri canali.
• Display touch TFT da 7 pollici che visualizza tensione di prova, correnti di dispersione su 8 canali, calendario, temporizzazione e messaggi.
• Booster controllato da motore DC/stepper per salita, mantenimento, temporizzazione e spegnimento automatici; risultati e misure di dispersione salvati automaticamente.
• Vassoio di messa a terra in acciaio inox dedicato per stivali e contenitore inox dedicato per prove guanti per allestimenti sicuri e ripetibili.
• Rapporto di trasformazione regolabile per compatibilità con trasformatori cliente; protezione integrata contro sovracorrenti.

Parametri tecnici

• Modello: UHV-280
• Alimentazione: 220 V ±10% 50 Hz
• Uscita console: 0–250 V, 12 A
• Uscita booster (HV): 30 kV – 500 kV
• Potenza in uscita: 3 kVA – 100 kVA
• Campo misura corrente di dispersione HV: fino a 29,9 mA; risoluzione 0,01 mA; accuratezza ±1% +3 cifre
• Soglia intervento per campione: ≥12 mA (configurabile)
• Temporizzazione: programmabile fino a 99 minuti
• Condizioni operative: -10℃ a 40℃, ≤90% UR (senza condensa)
• Dimensioni console: 400 × 300 × 550 mm; macchina di prova: 1000 × 800 × 1000 mm
• Peso console: 25 kg; peso macchina: 20 kg

Vantaggi dello strumento

• Procedura completamente automatica conforme agli standard: salita, mantenimento, temporizzazione e spegnimento automatici per aumentare produttività e ripetibilità.
• Interfaccia chiara e impostazione digitale dei parametri (tensione target, soglie di dispersione, tempo); stampa e memorizzazione dati locali disponibili.
• Isolamento per canale e protezioni intelligenti (sovracorrente/sovratensione) per proteggere operatori e apparecchiatura.
• Gamma di uscita e misura configurabile per adattarsi a diverse esigenze di prova e produzione.
• Gestione integrata dei dati con visualizzazione in tempo reale e micro‑stampante opzionale per tracciabilità.

Scenari di applicazione

• Controlli periodici DPI isolanti (stivali, guanti, elmetti) in aziende elettriche e reparti manutenzione.
• Prove di accettazione in sito in sottostazioni e siti di trasmissione/distribuzione per dispositivi isolanti nuovi o sostituiti.
• Test in lotti presso centri di prova e laboratori terzi con determinazione automatica dei risultati.
• Controllo qualità in fabbrica per produttori di dispositivi di protezione isolante prima della spedizione.
• Gestione sicurezza elettrica in settori industriali (petrolchimica, metallurgia, mining, ferroviario, porti, grandi manifatture).

FAQ

• D: Perché eseguire prove di tenuta dielettrica su stivali e guanti isolanti? R: Per rilevare il degrado dell'isolamento (invecchiamento, usura, umidità, contaminazione o danni) che può causare dispersione o guasto e rischio di folgorazione.
• D: Quali articoli possono essere testati? R: Principalmente stivali e guanti isolanti in prova AC a frequenza di rete; con accessori adeguati è possibile testare altri strumenti isolanti.
• D: Cosa succede se un campione guasta durante la prova? R: Il canale corrispondente viene isolato automaticamente tramite il meccanismo di intervento e gli altri campioni proseguono la prova.
