Strumento di misura della rigidità elettrica DC YDJ

per olio isolanteAC

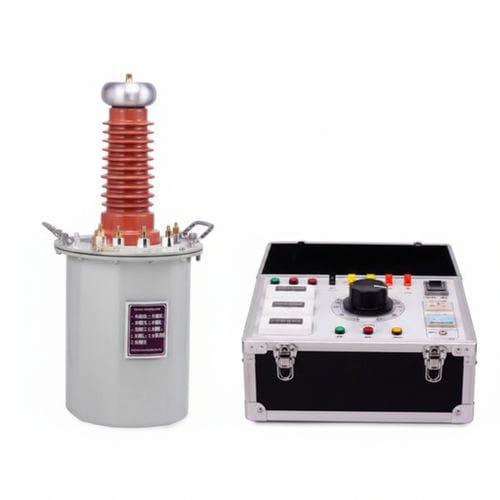

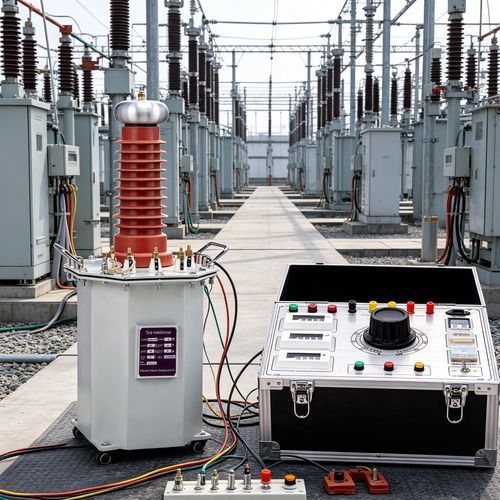

YDJ Digital Display 5kVA Oil-Immersed AC/DC Hipot Test Set è un sistema di test elettrico affidabile che combina la tradizionale tecnologia di isolamento a bagno d'olio con il moderno controllo digitale. Questa unità da 5kVA fornisce test precisi di rigidità dielettrica AC/DC per apparecchiature a media tensione, offrendo prestazioni stabili e misure accurate per applicazioni industriali e di laboratorio che richiedono una robusta convalida ad alta tensione. Parametri tecnici (modelli YDJ)

• YDJ-1.5/50 - Capacità: 1,5 kVA; Alta tensione: 50 kV; Alta corrente: 30 mA; Ingresso bassa tensione: 200 V / 7,5 A; Rapporto: 500; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-3/50 - Capacità: 3 kVA; Alta tensione: 50 kV; Alta corrente: 60 mA; Ingresso bassa tensione: 200 V / 15 A; Rapporto: 500; Aumento temperatura (30 minuti): 10 ℃
• YDJ-5/50 - Capacità: 5 kVA; Alta tensione: 50 kV; Alta corrente: 100 mA; Ingresso bassa tensione: 200 V / 25 A; Rapporto: 500; Aumento temperatura (30 minuti): 10 ℃
• YDJ-10/50 - Capacità: 10 kVA; Alta tensione: 50 kV; Alta corrente: 200 mA; Ingresso bassa tensione: 200 V / 50 A; Rapporto: 500; Aumento temperatura (30 minuti): 10 ℃
• YDJ-20/50 - Capacità: 20 kVA; Alta tensione: 50 kV; Alta corrente: 400 mA; Ingresso bassa tensione: 380 V / 53 A; Rapporto: 500; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-30/50 - Capacità: 30 kVA; Alta tensione: 50 kV; Alta corrente: 600 mA; Ingresso bassa tensione: 380 V / 79 A; Rapporto: 500; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-50/50 - Capacità: 50 kVA; Alta tensione: 50 kV; Alta corrente: 1000 mA; Ingresso bassa tensione: 380 V / 12 A; Rapporto: 500; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-5/100 - Capacità: 5 kVA; Alta tensione: 100 kV; Alta corrente: 50 mA; Ingresso bassa tensione: 200 V / 25 A; Rapporto: 1000; Aumento temperatura (30 minuti): 10 ℃
• YDJ-10/100 - Capacità: 10 kVA; Alta tensione: 100 kV; Alta corrente: 100 mA; Ingresso bassa tensione: 200 V / 50 A; Rapporto: 1000; Aumento temperatura (30 minuti): 10 ℃
• YDJ-20/100 - Capacità: 20 kVA; Alta tensione: 100 kV; Alta corrente: 200 mA; Ingresso bassa tensione: 380 V / 53 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-30/100 - Capacità: 30 kVA; Alta tensione: 100 kV; Alta corrente: 300 mA; Ingresso bassa tensione: 380 V / 79 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-50/100 - Capacità: 50 kVA; Alta tensione: 100 kV; Alta corrente: 500 mA; Ingresso bassa tensione: 380 V / 132 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-20/150 - Capacità: 20 kVA; Alta tensione: 150 kV; Alta corrente: 133 mA; Ingresso bassa tensione: 380 V / 53 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-30/150 - Capacità: 30 kVA; Alta tensione: 150 kV; Alta corrente: 200 mA; Ingresso bassa tensione: 380 V / 80 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-50/150 - Capacità: 50 kVA; Alta tensione: 150 kV; Alta corrente: 333 mA; Ingresso bassa tensione: 380 V / 132 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-100/150 - Capacità: 100 kVA; Alta tensione: 150 kV; Alta corrente: 667 mA; Ingresso bassa tensione: 380 V / 263 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-50/200 - Capacità: 50 kVA; Alta tensione: 200 kV; Alta corrente: 250 mA; Ingresso bassa tensione: 380 V / 132 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-100/200 - Capacità: 100 kVA; Alta tensione: 200 kV; Alta corrente: 500 mA; Ingresso bassa tensione: 380 V / 263 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-150/200 - Capacità: 150 kVA; Alta tensione: 200 kV; Alta corrente: 750 mA; Ingresso bassa tensione: 380 V / 395 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-200/200 - Capacità: 200 kVA; Alta tensione: 200 kV; Alta corrente: 1000 mA; Ingresso bassa tensione: 380 V / 526 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-300/200 - Capacità: 300 kVA; Alta tensione: 200 kV; Alta corrente: 1500 mA; Ingresso bassa tensione: 380 V / 790 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-50/300 - Capacità: 50 kVA; Alta tensione: 300 kV; Alta corrente: 170 mA; Ingresso bassa tensione: 380 V / 132 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-100/300 - Capacità: 100 kVA; Alta tensione: 300 kV; Alta corrente: 333 mA; Ingresso bassa tensione: 380 V / 263 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-150/300 - Capacità: 150 kVA; Alta tensione: 300 kV; Alta corrente: 500 mA; Ingresso bassa tensione: 380 V / 395 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-200/300 - Capacità: 200 kVA; Alta tensione: 300 kV; Alta corrente: 667 mA; Ingresso bassa tensione: 380 V / 526 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃
• YDJ-300/300 - Capacità: 300 kVA; Alta tensione: 300 kV; Alta corrente: 3000 mA; Ingresso bassa tensione: 380 V / 790 A; Rapporto: 1000; Aumento di temperatura (30 minuti): 10 ℃

Cassetta di controllo - limiti ambientali e operativi

• Campo di temperatura: 0 ～ 40 ℃
• Altezza: < 2000 m
• Umidità relativa: < 85%

Specifiche principali (modelli di scatola di controllo/operazione campione)

• XC-3/220 - Capacità: 3 kVA; Fase: 1; Potenza: 220 V / 50 Hz; Uscita: 0-220 V / 15 A; Funzionamento: Manuale; Peso: 16 kg
• XC-5/220 - Capacità: 5 kVA; Fase: 1; Potenza: 220 V / 50 Hz; Uscita: 0-220 V / 25 A; Funzionamento: Manuale; Peso: 18 kg
• TC-10/220 - Capacità: 10 kVA; Fase: 1; Potenza: 220 V / 50 Hz; Uscita: 0-220 V / 50 A; Funzionamento: Manuale; Peso: 80 kg
• TC-15/400 - Capacità: 15 kVA; Fase: 2; Potenza: 380 V / 50 Hz; Uscita: 0-430 V / 60,5 A; Funzionamento: Manuale; Peso: 90 kg
• TC-20/400 - Capacità: 20 kVA; Fase: 2; Potenza: 380 V / 50 Hz; Uscita: 0-430 V / 50 A; Funzionamento: Manuale; Peso: 100 kg
• TC-25/400 - Capacità: 25 kVA; Fase: 2; Potenza: 380 V / 50 Hz; Uscita: 0-430 V / 62,5 A; Funzionamento: Manuale; Peso: 120 kg
• TC-30/400 - Capacità: 30 kVA; Fase: 2; Potenza: 380 V / 50 Hz; Uscita: 0-430 V / 75 A; Funzionamento: Manuale; Peso: 140 kg
• TC-50/400 - Capacità: 50 kVA; Fase: 2; Potenza: 380 V / 50 Hz; Uscita: 0-430 V / 125 A; Funzionamento: Manuale; Peso: 160 kg
• TC-100/400 - Capacità: 100 kVA; Fase: 2; Potenza: 380 V / 50 Hz; Uscita: 0-430 V / 250 A; Funzionamento: Regolatore esterno; Peso: 50 kg

Caratteristiche/specifiche tecniche

• Serie di prodotti: Serie YDJ (trasformatori di prova Hipot AC/DC in bagno d'olio con display digitale)
• Uso previsto: Prove di rigidità dielettrica AC/DC (hipot) per apparecchiature a media tensione - validazione industriale e di laboratorio
• Opzioni di capacità: i modelli mostrati vanno da 1. 5 kVA a 300 kVA.5 kVA fino a 300 kVA (sono elencate più varianti di modello)
• Tensioni nominali: configurazioni disponibili da 50 kV fino a 300 kV (a seconda del modello)
• Opzioni di ingresso a bassa tensione: tipicamente 200 V (monofase) o 380 V (trifase) a seconda del modello
• Modalità di funzionamento: scatole di controllo manuali mostrate; alcune scatole di controllo supportano regolatori esterni
• Aumento di temperatura (30 minuti): tipicamente 10 ℃ nei modelli YDJ elencati
• Limiti ambientali della scatola di controllo: 0-40 ℃; altitudine < 2000 m; umidità relativa < 85%
• Documenti di prodotto disponibili sulla pagina: Manuale d'uso e Certificazione di calibrazione (vedi link ai documenti)
