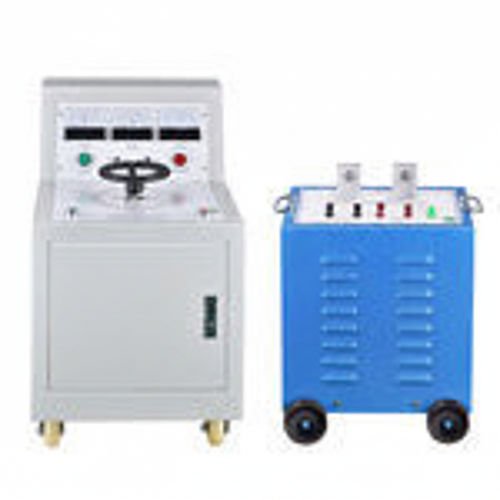

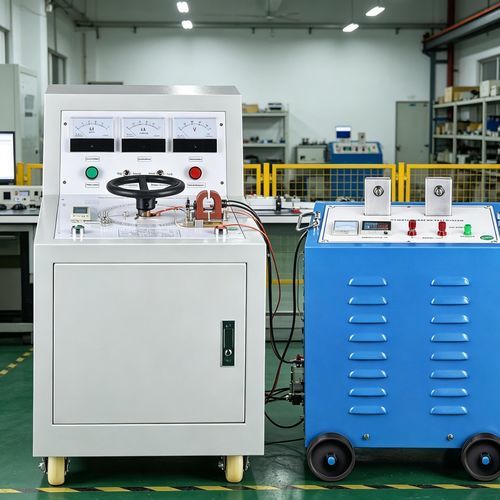

Fonte di corrente alimentazione elettrica AC DDG-5000A

AC

Panoramica
Gli iniettori di corrente primaria serie DDG sono set di prova per iniezione di corrente primaria e generatori ad alta corrente progettati per messa in servizio, prove e diagnostica nei sistemi di potenza, sottostazioni, produttori e laboratori. Sono disponibili in configurazioni integrate o divisibili e coprono correnti di uscita da 500 A a 10000 A e potenze da 3 kVA a 60 kVA.

Caratteristiche principali

• Doppio amperometro per il monitoraggio multi‑gamma delle correnti e letture accurate su tutte le scale di prova.
• Autotrasformatore regolabile in continuo per il controllo preciso dell'uscita.
• Comandi a pulsante con spie di stato per feedback operativo chiaro.
• Design modulare: unità integrate per correnti ridotte e versioni divisibili per alte correnti, agevolando trasporto e dissipazione del calore.

Funzioni e vantaggi

• Capacità di uscita: erogazione di corrente elevata continua per durate limitate o uscita massima a breve termine secondo i protocolli di prova.
• Ambito di prova: verifica di relè termici, interruttori, trasformatori, contattori AC e circuiti di protezione; misura diretta del rapporto di trasformazione e della polarità dei TC; tempi di azionamento.
• Sicurezza: rilevamento di messa a terra e ritorno a zero che blocca le prove fino alla conferma delle condizioni di sicurezza; protezione da sovra-limite con ritorno automatico a zero e allarme acustico/visivo.
• Robustezza EMI: misure hardware e software anti‑interferenza per funzionamento stabile in ambienti difficili (alta temperatura/umidità, ambiente marino, freddo estremo, alta quota).
• Diagnostica e opzioni: diagnosi automatica degli errori, comunicazione remota opzionale, allarme porta, interfaccia di verifica tensione.
• Portabilità: dimensioni compatte per i modelli a bassa corrente; versioni divisibili per i modelli ad alta corrente per facilitare movimentazione e raffreddamento.

Campi di applicazione

• Prove di cortocircuito su trasformatori di potenza, interruttori, sezionatori e trasformatori di corrente per verificare stabilità dinamica e termica.
• Verifica della protezione mediante relè fornendo segnali di corrente elevata calibrati.
• Valutazione dell'invecchiamento dei componenti e test di durata sotto stress di corrente elevata.
• Test della capacità di sovraccarico dei motori in produzione e controllo qualità.
• Test delle prestazioni dei generatori in condizioni di carico simulate.
• Validazione R&S e prove di tipo per apparecchiature elettriche.
• Didattica e laboratori universitari e tecnici.

Parametri tecnici (parametri speciali personalizzabili)

• DDG-500: Capacità 3 kVA; Primario V1 220 V / A1 15 A; Secondario V2 6 V / A2 500 A; Uscita 500 A; Dimensioni 430×338×550 mm; Peso 48 kg; Struttura: integrata.
• DDG-1000: Capacità 6 kVA; Primario 220 V / 27 A; Secondario 6 V / 1000 A; Uscita 1000 A; Dimensioni 500×380×600 mm; Peso 80 kg; Struttura: integrata.
• DDG-2500: Capacità 15 kVA; Primario 380 V / 39,5 A; Secondario 6 V / 2500 A; Uscita 2500 A; Dimensioni 600×430×790 mm; Peso 145 kg; Struttura: integrata.
• DDG-4000: Capacità 24 kVA; Primario 380 V / 63 A; Secondario 6 V / 4000 A; Uscita 4000 A; Dimensioni 640×450×820 mm; Peso 180 kg; Struttura: integrata o divisibile.
• DDG-5000: Capacità 30 kVA; Primario 380 V / 79 A; Secondario 6 V / 5000 A; Uscita 5000 A; Dimensioni 600×430×900 mm & 300×500×500 mm; Peso 145 kg & 135 kg; Struttura: divisibile.
• DDG-6000: Capacità 36 kVA; Primario 380 V / 95 A; Secondario 6 V / 6000 A; Uscita 6000 A; Dimensioni 600×430×900 mm & 300×500×500 mm; Peso 150 kg & 140 kg; Struttura: divisibile.
• DDG-8000: Capacità 48 kVA; Primario 380 V / 126 A; Secondario 6 V / 8000 A; Uscita 8000 A; Dimensioni 600×450×950 mm & 350×550×550 mm; Peso 180 kg; Struttura: divisibile.
• DDG-10000: Capacità 60 kVA; Primario 380 V / 158 A; Secondario 6 V / 10000 A; Uscita 10000 A; Dimensioni 800×600×1100 mm & 380×550×600 mm; Peso 200 kg; Struttura: divisibile.

Domande frequenti (sintesi)

• Come scegliere il livello di corrente: in base alla corrente nominale del dispositivo sotto test; indicativamente ≈1,2× la corrente nominale per verifiche stabili.
• Durata d'esercizio: la maggior parte dei modelli è pensata per funzionamento breve o intermittente; per prove continue prediligere modelli con raffreddamento forzato o capacità maggiore.
• Stabilità d'uscita: regolazione tramite autotrasformatore e controllo elettronico garantiscono uscita stabile adatta a misure di precisione.
• Sicurezza: protezioni contro sovracorrente, surriscaldamento e cortocircuito; rilevamento messa a terra e ritorno a zero prima dell'avvio dei test.
• Portabilità: unità integrate per ≤1000 A; design divisibile per correnti elevate per agevolare movimentazione e raffreddamento.
• Manutenzione: ispezione periodica dei morsetti, pulizia e controllo della ventilazione/dissipazione termica.

Specifiche / caratteristiche tecniche

• Serie: DDG (modelli DDG-500 fino a DDG-10000).
• Intervallo di potenza: 3–60 kVA.
• Tensione primaria: 220 V o 380 V a seconda del modello.
• Tensione secondaria: tipicamente 6 V.
• Corrente di uscita: 500–10000 A a seconda del modello.
• Struttura: unità integrata o versione divisibile in base alla capacità.
