Strumento di misura della rigidità elettrica ad alta tensione YDJ

DCper olio isolanteAC

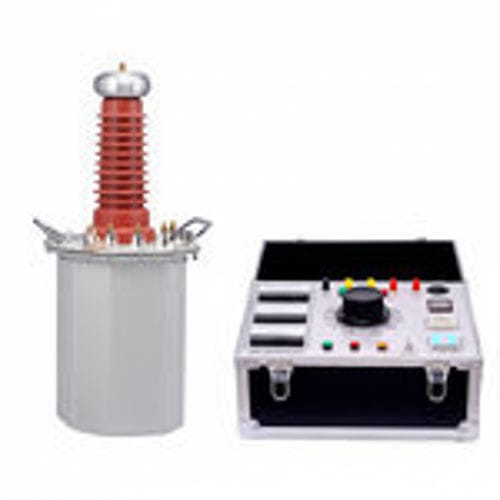

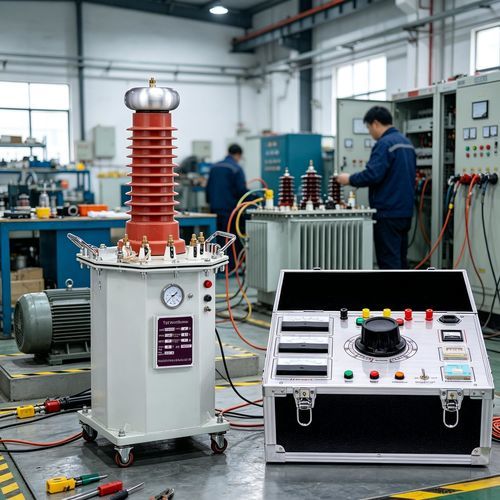

Il trasformatore di prova YDJ Pointer da 5kVA immerso nell'olio è un tester tradizionale AC/DC hipot che combina l'isolamento affidabile dell'olio con la strumentazione analogica del puntatore per un'uscita stabile ad alta tensione nelle prove dielettriche. È costruito per applicazioni di test industriali e di utilità, con una durata comprovata e un design di facile manutenzione. Caratteristiche principali

• Trasformatore ad alta tensione in bagno d'olio per prove dielettriche affidabili.
• Strumentazione analogica a lancetta (display a lancetta) per una lettura diretta e un uso robusto sul campo.
• Progettato per prove hipot in c.a. e c.c. (AC/DC Hipot Tester).
• Struttura robusta adatta ad applicazioni industriali e di pubblica utilità; di facile manutenzione.
• Fornisce un'uscita stabile ad alta tensione per prove di isolamento e dielettriche.

Parametri tecnici (serie YDJ)

• YDJ-1.5/50: Capacità 1,5 kVA; Alta tensione 50 kV; Alta corrente 30 mA; Ingresso bassa tensione: 200 V, 7,5 A; Rapporto 500; Aumento temperatura (30 minuti) 10 ℃.
• YDJ-3/50: Capacità 3 kVA; Alta tensione 50 kV; Alta corrente 60 mA; Ingresso bassa tensione: 200 V, 15 A; Rapporto 500; Aumento temperatura 10 ℃.
• YDJ-5/50: Capacità 5 kVA; Alta tensione 50 kV; Alta corrente 100 mA; Ingresso bassa tensione: 200 V, 25 A; Rapporto 500; Aumento temperatura 10 ℃.
• YDJ-10/50: Capacità 10 kVA; Alta tensione 50 kV; Alta corrente 200 mA; Ingresso bassa tensione: 200 V, 50 A; Rapporto 500; Aumento temperatura 10 ℃.
• YDJ-20/50: Capacità 20 kVA; Alta tensione 50 kV; Alta corrente 400 mA; Ingresso bassa tensione: 380 V, 53 A; Rapporto 500; Aumento di temperatura 10 ℃.
• YDJ-30/50: Capacità 30 kVA; Alta tensione 50 kV; Alta corrente 600 mA; Ingresso bassa tensione: 380 V, 79 A; Rapporto 500; Aumento di temperatura 10 ℃.
• YDJ-50/50: Capacità 50 kVA; Alta tensione 50 kV; Alta corrente 1000 mA; Ingresso bassa tensione: 380 V, 12 A; Rapporto 500; Aumento di temperatura 10 ℃.
• YDJ-5/100: Capacità 5 kVA; Alta tensione 100 kV; Alta corrente 50 mA; Ingresso bassa tensione: 200 V, 25 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-10/100: Capacità 10 kVA; Alta tensione 100 kV; Alta corrente 100 mA; Ingresso bassa tensione: 200 V, 50 A; Rapporto 1000; Aumento temperatura 10 ℃.
• YDJ-20/100: Capacità 20 kVA; Alta tensione 100 kV; Alta corrente 200 mA; Ingresso bassa tensione: 380 V, 53 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-30/100: Capacità 30 kVA; Alta tensione 100 kV; Alta corrente 300 mA; Ingresso bassa tensione: 380 V, 79 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-50/100: Capacità 50 kVA; Alta tensione 100 kV; Alta corrente 500 mA; Ingresso bassa tensione: 380 V, 132 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-20/150: Capacità 20 kVA; Alta tensione 150 kV; Alta corrente 133 mA; Ingresso bassa tensione: 380 V, 53 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-30/150: Capacità 30 kVA; Alta tensione 150 kV; Alta corrente 200 mA; Ingresso bassa tensione: 380 V, 80 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-50/150: Capacità 50 kVA; Alta tensione 150 kV; Alta corrente 333 mA; Ingresso bassa tensione: 380 V, 132 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-100/150: Capacità 100 kVA; Alta tensione 150 kV; Alta corrente 667 mA; Ingresso bassa tensione: 380 V, 263 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-50/200: Capacità 50 kVA; Alta tensione 200 kV; Alta corrente 250 mA; Ingresso bassa tensione: 380 V, 132 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-100/200: Capacità 100 kVA; Alta tensione 200 kV; Alta corrente 500 mA; Ingresso bassa tensione: 380 V, 263 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-150/200: Capacità 150 kVA; Alta tensione 200 kV; Alta corrente 750 mA; Ingresso bassa tensione: 380 V, 395 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-200/200: Capacità 200 kVA; Alta tensione 200 kV; Alta corrente 1000 mA; Ingresso bassa tensione: 380 V, 526 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-300/200: Capacità 300 kVA; Alta tensione 200 kV; Alta corrente 1500 mA; Ingresso bassa tensione: 380 V, 790 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-50/300: Capacità 50 kVA; Alta tensione 300 kV; Alta corrente 170 mA; Ingresso bassa tensione: 380 V, 132 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-100/300: Capacità 100 kVA; Alta tensione 300 kV; Alta corrente 333 mA; Ingresso bassa tensione: 380 V, 263 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-150/300: Capacità 150 kVA; Alta tensione 300 kV; Alta corrente 500 mA; Ingresso bassa tensione: 380 V, 395 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-200/300: Capacità 200 kVA; Alta tensione 300 kV; Alta corrente 667 mA; Ingresso bassa tensione: 380 V, 526 A; Rapporto 1000; Aumento di temperatura 10 ℃.
• YDJ-300/300: Capacità 300 kVA; Alta tensione 300 kV; Alta corrente 3000 mA; Ingresso bassa tensione: 380 V, 790 A; Rapporto 1000; Aumento di temperatura 10 ℃.

Per la scatola di controllo - Parametri tecnici

• Temperatura: 0 ～ 40 ℃
• Altezza: < 2000 m
• Umidità relativa: < 85%

Specifiche principali (esempio di scatole di controllo/operative)

• XC-3/220: Fase 3; Capacità 3; Potenza: 1 (V) 220 (A)50; Uscita: 0-220 V, 15 A; Funzionamento: Manuale; Peso: 16 kg.
• XC-5/220: Fase 3; Capacità 5; Uscita: 0-220 V, 25 A; Funzionamento: Manuale; Peso: 18 kg.
• TC-10/220: Fase 3; capacità 10; uscita: 0-220 V, 50 A; Funzionamento: Manuale; peso: 80 kg.
• TC-15/400 e modelli TC più grandi: Ingresso tipico 380 V, uscite fino a 0-430 V con diverse correnti nominali; funzionamento prevalentemente manuale (vedi tabella per ogni variante di modello e pesi).

Caratteristiche/specifiche tecniche

• Serie / Famiglia di modelli: YDJ Pointer (trasformatori di prova hipot in bagno d'olio; molteplici varianti di capacità/tensione).
• Mezzo di isolamento: Serbatoio del trasformatore immerso in olio.
• Tipo di visualizzazione: Indicatore analogico (strumentazione a lancetta).
• Uso: Test hipot AC e DC, test dielettrici/di isolamento per apparecchiature elettriche.
• Ambiente operativo (scatola di controllo): 0-40 ℃, altitudine < 2000 m, umidità relativa < 85%.
• Documentazione disponibile: manuale utente e certificato di calibrazione (PDF).
