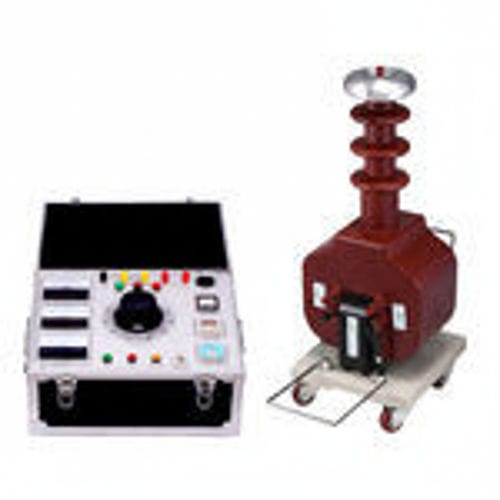

Strumento di misura della rigidità elettrica ad alta tensione GTB 5kVA
DCAC

Strumento di misura della rigidità elettrica ad alta tensione - GTB 5kVA - Wuhan UHV Power Technology Co.,Ltd. - DC / AC
Strumento di misura della rigidità elettrica ad alta tensione - GTB 5kVA - Wuhan UHV Power Technology Co.,Ltd. - DC / AC
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Wuhan UHV Power Technology Co.,Ltd.

Caratteristiche

Specificazioni
DC, AC, ad alta tensione

Descrizione

Panoramica
  • Tester Hipot analogico AC/DC con indicatore a lancetta e trasformatore ad alta tensione in configurazione dry-type.
  • Potenza nominale: 5 kVA (serie disponibile da 1,5 kVA a 30 kVA); uscite AC e DC per prove di tenuta dielettrica su apparecchiature di media tensione.
  • Operazione manuale semplice, progetto a bassa manutenzione adatto a banchi prova industriali e officine.


Parametri tecnici
  • Tensione di impedenza: ≤12%
  • Forma d'onda di uscita: onda sinusoidale
  • Aumento della temperatura superficiale: <55℃
  • Corrente a vuoto: <4%


Modelli / Prestazioni principali (selezione)
  • Modello 1.5/50 — Potenza: 1.5 kVA; Tensione di ingresso: 200 o 400 V; Tensione di uscita: 50 kV; Corrente di uscita: 30 mA; Tensione DC alta: 70 kV; Peso: 15 kg
  • Modello 3/50 — Potenza: 3 kVA; Ingresso: 200 o 400 V; Uscita: 50 kV; Corrente: 60 mA; DC: 70 kV; Peso: 20 kg
  • Modello 5/50 — Potenza: 5 kVA; Ingresso: 200 o 400 V; Uscita: 50 kV; Corrente: 100 mA; DC: 70 kV; Peso: 30 kg
  • Modello 10/50 — Potenza: 10 kVA; Ingresso: 200 o 400 V; Uscita: 50 kV; Corrente: 200 mA; DC: 70 kV; Peso: 40 kg
  • Modello 15/50 — Potenza: 15 kVA; Ingresso: 200 o 400 V; Uscita: 50 kV; Corrente: 300 mA; DC: 70 kV; Peso: 50 kg
  • Modello 20/50 — Potenza: 20 kVA; Ingresso: 200 o 400 V; Uscita: 50 kV; Corrente: 400 mA; DC: 70 kV; Peso: 55 kg
  • Modello 25/50 — Potenza: 25 kVA; Ingresso: 200 o 400 V; Uscita: 50 kV; Corrente: 500 mA; DC: 70 kV; Peso: 60 kg
  • Modello 30/50 — Potenza: 30 kVA; Ingresso: 200 o 400 V; Uscita: 50 kV; Corrente: 600 mA; DC: 70 kV; Peso: 65 kg


Condizioni ambiente per la control box
  • Temperatura di esercizio: 0 ～ 40 ℃
  • Altitudine: < 2000 m
  • Umidità relativa: < 85%


Documenti e media
  • Manuale utente (PDF) disponibile
  • Certificato di taratura (PDF) disponibile
  • Video di dimostrazione / presentazione del prodotto disponibili (YouTube)


Caratteristiche / specifiche tecniche
  • Tipo: Tester Hipot AC/DC, tipo dry, strumentazione analogica a lancetta (operazione manuale)
  • Gamma di potenze: esempi da 1.5 kVA fino a 30 kVA (variante di modelli disponibili)
  • Tensione di ingresso: 200 V o 400 V a seconda del modello
  • Uscita AC: onda sinusoidale; uscita DC di alta tensione disponibile a seconda del modello
  • Tensione di impedenza: ≤12%
  • Corrente a vuoto: <4%
  • Aumento della temperatura superficiale: <55℃
  • Ambiente operativo: 0–40℃; altitudine <2000 m; umidità relativa <85%
  • Documentazione inclusa: manuale utente e certificato di taratura (PDF)
