Strumento di misura della rigidità elettrica ad alta tensione SBF

ACper conformità elettricamultipunto

Panoramica

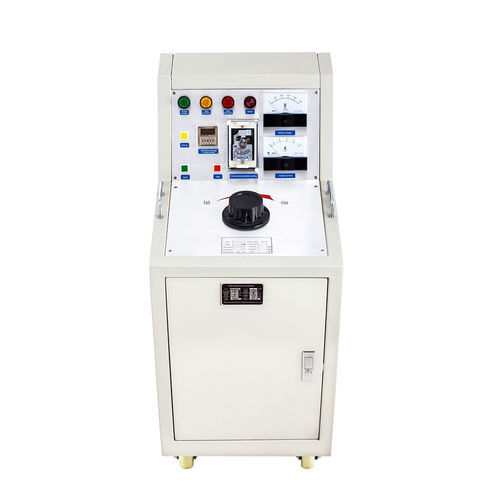

Il dispositivo SBF per prove di tenuta per induzione a tripla frequenza (tester/generatore di alta tensione) è un'unità tipo trasformatore progettata per prove di induzione su trasformatori di tensione, prove con divisione di fase su trasformatori di potenza e test di induzione su avvolgimenti di motori e piccoli trasformatori. Utilizza una struttura magnetica a tre nuclei e cinque colonne che permette al nucleo di funzionare oltre il punto di saturazione per ottenere le caratteristiche di induzione richieste. Progettato con riferimento a GB311‑61 e ai codici di prova preventivi per apparecchiature elettriche. Può inoltre fungere da alimentazione a 150 Hz di breve durata per allestimenti di prova.

Applicazioni

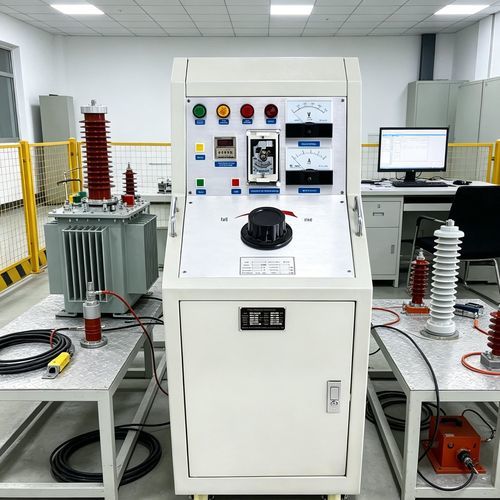

• Prove di tenuta per induzione con duplicazione di frequenza per trasformatori di tensione (comune per prove di VT in cascata 35–220 kV).
• Prove con divisione di fase e duplicazione di frequenza per trasformatori di potenza.
• Prove di induzione per altri prodotti elettrici a bobina e test sugli avvolgimenti di motori e piccoli trasformatori.

Parametri tecnici

• Tensione di ingresso: trifase 380 V, 50 Hz.
• Tensioni di uscita (monofase, 150 Hz): 300 V / 500 V / 800 V / 1000 V (per tensioni superiori è necessario un trasformatore elevatore esterno).
• Capacità di uscita: 20% della capacità nominale del prodotto (uso di breve durata).
• Distorsione armonica: <5%–8%.
• Tempo di funzionamento a vuoto consentito: ≤5 minuti.
• Durata tipica della prova a tensione nominale: 40 secondi.

Caratteristiche principali

• Struttura a tre nuclei e cinque colonne con nucleo che opera oltre la saturazione per ottenere la funzione di induzione nelle prove di duplicazione di frequenza.
• Consente di valutare la resistenza dell'isolamento primaria e secondaria e di eseguire prove di induzione su avvolgimenti di motori e piccoli trasformatori.
• Può fornire alimentazione a 150 Hz per brevi intervalli in configurazioni di prova specifiche.

Norme e specifiche tecniche

• Riferimenti: GB311‑61 e codici di prova preventivi per apparecchiature elettriche.
• Modello/serie: SBF.
• Produttore: Wuhan UHV.
• Usi principali: prove di tenuta in CA per trasformatori di tensione in cascata 35–220 kV; prove di induzione per avvolgimenti di motori e piccoli trasformatori; alimentazione 150 Hz di breve durata per prove.
• Ingresso: 3×380 V, 50 Hz.
• Uscite: 300/500/800/1000 V monofase @150 Hz (utilizzare trasformatore elevatore esterno per tensioni superiori).
• Capacità di uscita: 20% della capacità nominale.
• Distorsione armonica: <5%–8%.
• Limite di funzionamento a vuoto: ≤5 minuti; durata della prova a tensione nominale: tipicamente 40 secondi.
