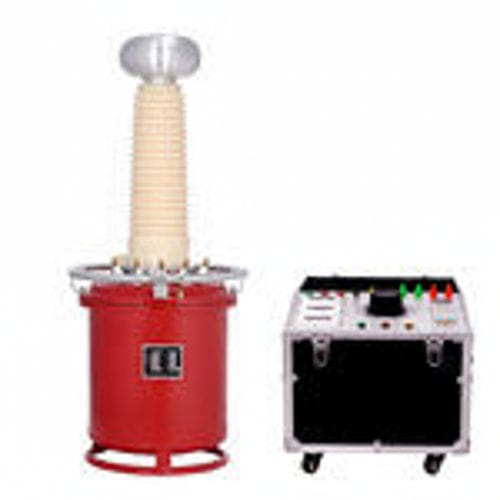

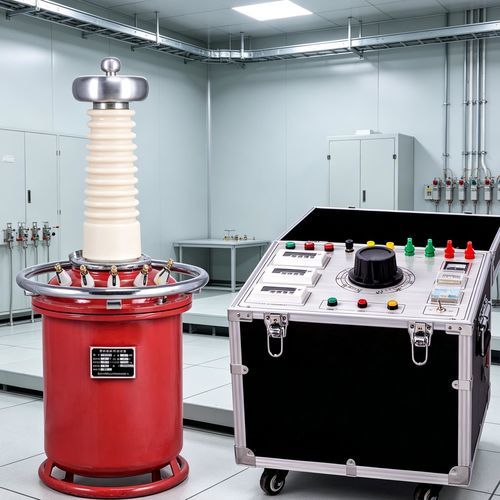

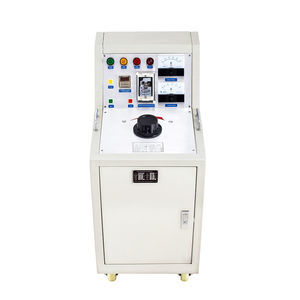

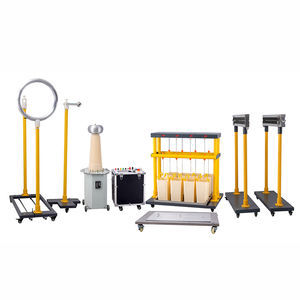

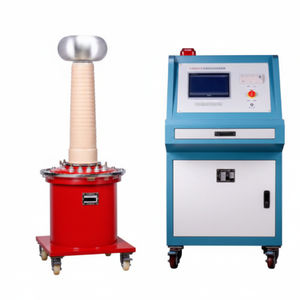

Strumento di misura della rigidità elettrica ad alta tensione YDQ 10kVA

DCAC

Il YDQ 10 kVA con display digitale AC/DC — Sistema di prova ad alta tensione è una serie di gruppi di prova ad alta potenza progettati per test di rigidità dielettrica su grandi apparecchiature elettriche in laboratori, industria e reti di servizio. Unisce capacità fino a 10 kVA a un controllo digitale e modalità AC/DC selezionabili per verifiche affidabili ad alta tensione.

Parametri tecnici

• Classe di tensione: 10 kV – 300 kV
• Gamma di potenza: 1 – 500 kVA
• Tensione di impedenza: ≤ 8%
• Corrente a vuoto: < 7%
• Tipi di prodotto: AC, AC & DC, cascata AC, cascata AC/DC

Specifiche principali

• YDQ-1.5/50 — Potenza: 1.5 kVA; HV: 50 kV; Corrente HV: 30 mA; Tensione ingresso: 200 V / 7.5 A; Rapporto: 500; Aumento temp. (30 min): 10 ℃
• YDQ-3/50 — Potenza: 3 kVA; HV: 50 kV; Corrente HV: 60 mA; Tensione ingresso: 200 V / 15 A; Rapporto: 500; Aumento temp. (30 min): 10 ℃
• YDQ-5/50 — Potenza: 5 kVA; HV: 50 kV; Corrente HV: 100 mA; Tensione ingresso: 200 V / 25 A; Rapporto: 500; Aumento temp. (30 min): 10 ℃
• YDQ-10/50 — Potenza: 10 kVA; HV: 50 kV; Corrente HV: 200 mA; Tensione ingresso: 200 V / 50 A; Rapporto: 500; Aumento temp. (30 min): 10 ℃
• YDQ-20/50 — Potenza: 20 kVA; HV: 50 kV; Corrente HV: 400 mA; Tensione ingresso: 200 V / 53 A; Rapporto: 500; Aumento temp. (30 min): 10 ℃
• YDQ-30/50 — Potenza: 30 kVA; HV: 50 kV; Corrente HV: 600 mA; Tensione ingresso: 400 V / 79 A; Rapporto: 500; Aumento temp. (30 min): 10 ℃
• YDQ-50/50 — Potenza: 50 kVA; HV: 50 kV; Corrente HV: 1000 mA; Tensione ingresso: 400 V / 12 A; Rapporto: 500; Aumento temp. (30 min): 10 ℃
• YDQ-5/100 — Potenza: 5 kVA; HV: 100 kV; Corrente HV: 50 mA; Tensione ingresso: 200 V / 25 A; Rapporto: 1000; Aumento temp. (30 min): 10 ℃
• YDQ-10/100 — Potenza: 10 kVA; HV: 100 kV; Corrente HV: 100 mA; Tensione ingresso: 200 V / 50 A; Rapporto: 1000; Aumento temp. (30 min): 10 ℃
• YDQ-20/100 — Potenza: 20 kVA; HV: 100 kV; Corrente HV: 200 mA; Tensione ingresso: 200 V / 53 A; Rapporto: 1000; Aumento temp. (30 min): 10 ℃
• YDQ-30/100 — Potenza: 30 kVA; HV: 100 kV; Corrente HV: 300 mA; Tensione ingresso: 300 V / 79 A; Rapporto: 1000; Aumento temp. (30 min): 10 ℃
• YDQ-50/100 — Potenza: 50 kVA; HV: 100 kV; Corrente HV: 500 mA; Tensione ingresso: 500 V / 132 A; Rapporto: 1000; Aumento temp. (30 min): 10 ℃
• YDQ-100/150 — Potenza: 100 kVA; HV: 150 kV; Corrente HV: 150 mA; Tensione ingresso: 667 V / 263 A; Rapporto: 1500; Aumento temp. (30 min): 10 ℃
• YDQ-50/150 — Potenza: 50 kVA; HV: 150 kV; Corrente HV: 150 mA; Tensione ingresso: 333 V / 132 A; Rapporto: 1500; Aumento temp. (30 min): 10 ℃
• YDQ-30/150 — Potenza: 30 kVA; HV: 150 kV; Corrente HV: 150 mA; Tensione ingresso: 200 V / 80 A; Rapporto: 1500; Aumento temp. (30 min): 10 ℃
• YDQ-50/150 — Potenza: 50 kVA; HV: 150 kV; Corrente HV: 333 mA; Tensione ingresso: 500 V / 132 A; Rapporto: 1500; Aumento temp. (30 min): 10 ℃
• YDQ-100/150 — Potenza: 100 kVA; HV: 150 kV; Corrente HV: 667 mA; Tensione ingresso: 667 V / 263 A; Rapporto: 1500; Aumento temp. (30 min): 10 ℃
• YDQ-50/200 — Potenza: 50 kVA; HV: 200 kV; Corrente HV: 200 mA; Tensione ingresso: 250 V / 132 A; Rapporto: 2000; Aumento temp. (30 min): 10 ℃
• YDQ-100/200 — Potenza: 100 kVA; HV: 200 kV; Corrente HV: 500 mA; Tensione ingresso: 500 V / 263 A; Rapporto: 2000; Aumento temp. (30 min): 10 ℃
• YDQ-150/200 — Potenza: 150 kVA; HV: 200 kV; Corrente HV: 750 mA; Tensione ingresso: 750 V / 395 A; Rapporto: 2000; Aumento temp. (30 min): 10 ℃
• YDQ-200/200 — Potenza: 200 kVA; HV: 200 kV; Corrente HV: 1000 mA; Tensione ingresso: 1000 V / 526 A; Rapporto: 2000; Aumento temp. (30 min): 10 ℃
• YDQ-300/200 — Potenza: 300 kVA; HV: 200 kV; Corrente HV: 1500 mA; Tensione ingresso: 1500 V / 790 A; Rapporto: 2000; Aumento temp. (30 min): 10 ℃
• YDQ-50/300 — Potenza: 50 kVA; HV: 300 kV; Corrente HV: 170 mA; Tensione ingresso: 400 V / 132 A; Rapporto: 3000; Aumento temp. (30 min): 10 ℃
• YDQ-100/300 — Potenza: 100 kVA; HV: 300 kV; Corrente HV: 333 mA; Tensione ingresso: 400 V / 263 A; Rapporto: 3000; Aumento temp. (30 min): 10 ℃

Caratteristiche

• Dimensioni compatte e peso ridotto per una gestione agevole in sito.
• Design asciutto: senza olio e privo di manutenzione.
• Adatto a condizioni climatiche gravose; idoneo per prove in campo.
• Rigidità dielettrica superiore rispetto ai tipi in olio; corona minima.

Applicazioni / Denominazioni

• Sistema di prova alta tensione
• Trasformatore di prova
• Kit di prova hipot

Caratteristiche tecniche (sintesi)

• Serie: YDQ (più varianti per kVA e kV)
• Uso previsto: prove di rigidità dielettrica su grandi apparecchiature elettriche in laboratorio, industria e utilities
• Gamma HV: 10 kV – 300 kV
• Capacità: da 1 kVA a 300 kVA (a seconda del modello)
• Modalità operative: AC, DC, cascata AC e cascata AC/DC
• Risorse disponibili: manuale utente (PDF), certificato di taratura (PDF), video dimostrativi
