Strumento di misura della rigidità elettrica AC YDJ

DCper olio isolantead alta tensione

Introduzione del prodotto

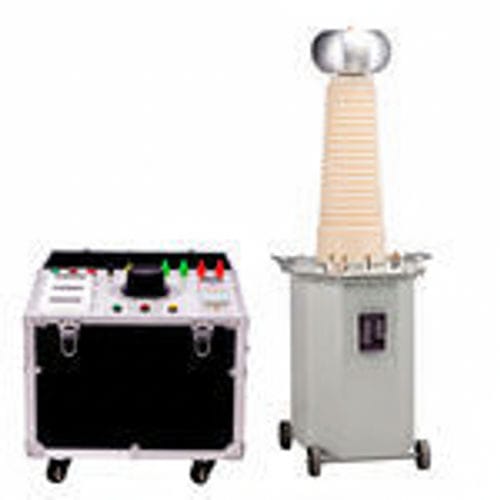

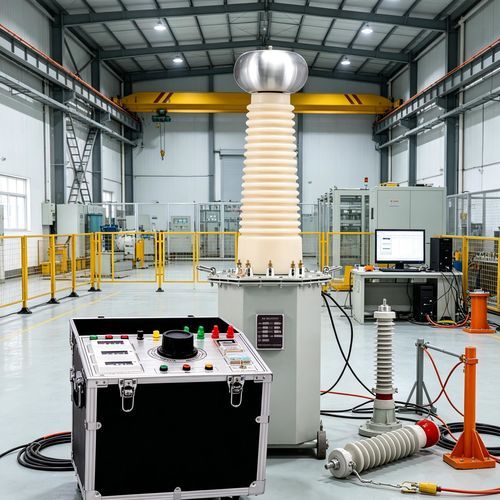

Il tester Hipot AC/DC YDJ 10 kVA con display digitale e trasformatore immerso in olio è un sistema di prova ad alta capacità per test di resistenza dielettrica su trasformatori di potenza, cavi lunghi e altri apparati in alta tensione. Con potenza nominale 10 kVA, isolamento in olio e monitoraggio digitale, esegue prove di tensione resistente AC e DC con controllo automatico e registrazione dati per laboratori, controllo qualità produttore e collaudi di messa in servizio.

Caratteristiche del prodotto

• Isolamento immerso in olio e raffreddamento mediante circolazione d'olio per maggiore rigidità dielettrica e dissipazione termica.
• Display digitale e controllo automatico per impostazione precisa di tensione/corrente, monitoraggio e registrazione prove.
• Anello corona e geometria d'isolamento studiati per ridurre le scariche parziali.
• Varianti di capacità e tensione disponibili per adattarsi a esigenze di campo e laboratorio.

Vantaggi

• Uscita ad alta tensione stabile adatta per prove su apparecchiature di media e alta tensione.
• Efficace dissipazione del calore per prove prolungate grazie al raffreddamento a olio.
• Configurazione scalabile: uso in singola unità o collegamento in serie/parallelo per aumentare tensione o capacità.
• Serbatoio sigillato e opzioni di struttura antiesplosione riducono manutenzione e rischi operativi.

Principali scenari di applicazione

• Prove su sistemi di potenza: prove di resistenza in AC per interruttori, sezionatori e trasformatori di corrente.
• Prove su cavi: pre-test di innalzamento per cavi ad alta tensione prima di prove DC o di risonanza in serie.
• Prove su materiali isolanti: test di rottura dielettrica di pannelli isolanti, rivestimenti e silicone in laboratorio e controllo produzione.

Domande frequenti

• È possibile cascatare le unità per raggiungere tensioni maggiori? — Sì. Più trasformatori di prova immersi in olio possono essere collegati in cascata per ottenere uscite ultra‑alte per GIS, cavi lunghi e grandi trasformatori.
• Quale olio isolante viene utilizzato? — Olio isolante per trasformatori di grado elevato; opzioni ecologiche disponibili su richiesta.
• Con quale frequenza va sostituito l'olio? — Si raccomandano ispezioni periodiche e prove di rigidità dielettrica dell'olio; la frequenza di sostituzione dipende dalle condizioni operative.

Parametri tecnici
Modello | Capacità (kVA) | Tensione alta (kV) | Corrente alta (mA) | Tensione ingresso (V) | Corrente ingresso (A) | Rapporto | Aumento temp ℃ (30 min)
YDJ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10
YDJ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10
YDJ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10
YDJ-20/50 | 20 | 50 | 400 | 200 | 50 | 500 | 10
YDJ-30/50 | 30 | 50 | 600 | 200 | 50 | 500 | 10
YDJ-50/50 | 50 | 50 | 1000 | 200 | 125 | 500 | 10
YDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10
YDJ-10/100 | 10 | 100 | 100 | 200 | 25 | 1000 | 10
YDJ-10/25 | 10 | 25 | 400 | 200 | 25 | 1000 | 10
YDJ-20/100 | 20 | 100 | 200 | 200 | 50 | 1000 | 10
YDJ-30/100 | 30 | 100 | 300 | 200 | 75 | 1000 | 10
YDJ-50/100 | 50 | 100 | 500 | 200 | 125 | 1000 | 10
YDJ-15/150 | 15 | 150 | 100 | 200 | 37.5 | 1000 | 10
YDJ-20/150 | 20 | 150 | 133 | 200 | 50 | 1000 | 10
YDJ-30/150 | 30 | 150 | 200 | 200 | 75 | 1000 | 10
YDJ-50/150 | 50 | 150 | 333 | 200 | 125 | 1000 | 10
YDJ-100/150 | 100 | 150 | 667 | 200 | 250 | 1000 | 10
YDJ-50/200 | 50 | 200 | 250 | 200 | 125 | 1000 | 10
YDJ-100/200 | 100 | 200 | 500 | 200 | 250 | 1000 | 10
YDJ-150/200 | 150 | 200 | 750 | 200 | 375 | 1000 | 10
YDJ-200/200 | 200 | 200 | 1000 | 200 | 500 | 1000 | 10
YDJ-300/200 | 300 | 200 | 1500 | 200 | 750 | 1000 | 10
YDJ-50/300 | 50 | 300 | 170 | 200 | 125 | 1000 | 10
YDJ-100/300 | 100 | 300 | 333 | 200 | 250 | 1000 | 10
YDJ-150/300 | 150 | 300 | 500 | 200 | 375 | 1000 | 10
YDJ-200/300 | 200 | 300 | 667 | 200 | 500 | 1000 | 10
YDJ-300/300 | 300 | 300 | 3000 | 200 | 750 | 1000 | 10

Caratteristiche / specifiche

• Serie: YDJ, varianti disponibili da 3 kVA a 300 kVA e fino a 300 kV a seconda del modello.
• Modalità di prova: resistenza dielettrica AC e DC con monitoraggio digitale e registrazione automatica dei dati.
• Raffreddamento/isolamento: trasformatore immerso in olio con circolazione per dissipazione termica e maggiore rigidità dielettrica.
• Applicazioni: laboratori di alta tensione, controllo qualità produttori, messa in servizio delle reti, prove su cavi e materiali isolanti.
