Tester VLF VLF

di rigidità dielettricaper cavo

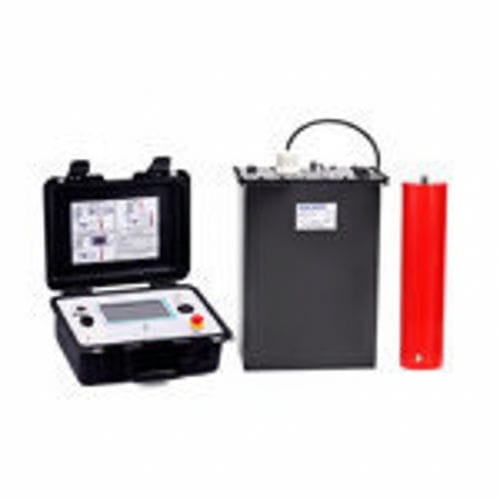

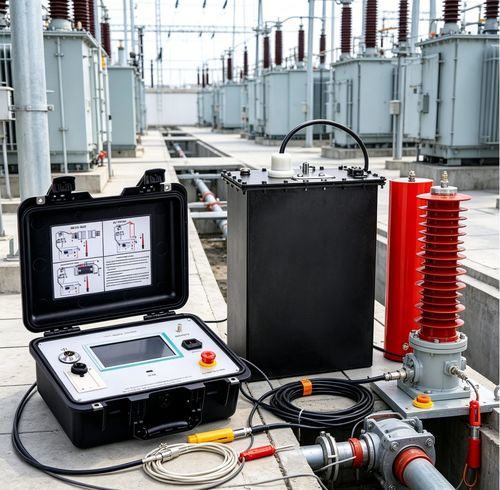

Il Tester Hipot VLF 30–90 kV è un sistema di prova in CA a bassissima frequenza progettato per eseguire test di tenuta di tensione su generatori, motori e cavi di potenza di medie e grandi dimensioni con elevata capacità di isolamento equivalente.

Introduzione al prodotto
Il sistema è composto da un host di controllo, un generatore ad alta tensione e un condensatore di autoverifica. Utilizza conversione di frequenza digitale e controllo tramite microprocessore. Il controller è collegato al generatore HV tramite un collegamento a bassa tensione con isolamento fotoelettrico e un circuito di retroazione negativa ad anello chiuso tra i livelli HV e LV garantisce un'uscita CA VLF stabile senza effetti di aumento capacitivo.

Caratteristiche principali

• Progettato per prove di tenuta in tensione su cavi, generatori e motori con elevata capacità di isolamento equivalente (ordine di µF).
• Generazione a frequenza variabile digitale e controllo microprocessore per segnali di prova ripetibili.
• Collegamento a bassa tensione con isolamento fotoelettrico tra controller e generatore HV per preservare l'integrità del segnale.
• Retroazione negativa ad anello chiuso tra HV e LV per stabilizzare l'uscita su carichi ad alta capacità.

Trasporto e stoccaggio

• Imballaggio: imballare in cartoni o casse di legno con imbottitura in schiuma antigoccia per proteggere da pioggia, polvere e danni meccanici.
• Modalità di trasporto: idoneo per trasporto su strada, rotaia e aria; non collocare le unità imballate in un vano carico aperto durante il trasporto.
• Condizioni di stoccaggio: conservare al chiuso in luogo ventilato; temperatura ambiente per stoccaggio/uso −20℃ a +60℃; umidità relativa ≤85%; evitare gas corrosivi. Non posizionare le unità direttamente a terra o contro le pareti.
• Stoccaggio a lungo termine: in condizioni di umidità accendere lo strumento circa una volta al mese per ~2 ore per rimuovere l'umidità e proteggere i componenti.

Precauzioni

• Utilizzare il booster/trasformatore fornito solo come specificato nella documentazione del tester.
• Non posizionare il booster di lato o capovolto per evitare perdite di olio isolante interne.
• Non smontare né tentare riparazioni quando lo strumento è carico; le riparazioni devono essere effettuate da personale qualificato.
• Mantenere una distanza di sicurezza prima e durante le prove per garantire la sicurezza del personale.
• Utilizzare una bacchetta di scarica per scaricare completamente il campione di prova prima e dopo l'aumento di tensione.
• Durante collegamenti, scollegamenti o quando lo strumento non è temporaneamente in uso, interrompere l'alimentazione.

Specifiche tecniche

• Alimentazione di lavoro: 220V ±5%, 50Hz. Nota: è necessario un generatore a frequenza variabile digitale; uscita 50Hz, tensione d'ingresso 220V e potenza > 8 kW.
• Gamma di tensione disponibile (varianti): 30 kV – 90 kV CA; uscita nominale indicata: 80 kV.
• Opzioni di frequenza di uscita: 0,1 Hz, 0,05 Hz, 0,02 Hz.
• Capacità di carico per frequenza: 0,1 Hz → 0,5 μF; 0,05 Hz → 1,0 μF; 0,02 Hz → 2,5 μF.
• Precisione di misura: ±3%.
• Errore picco positivo/negativo della tensione: ≤ 3%.
• Distorsione della forma d'onda della tensione: ≤ 5%.
• Ambiente operativo: −10℃ a +40℃; umidità ≤ 85% RH.
• Funzionalità di sistema: conversione di frequenza digitale, controllo microprocessore, collegamento a bassa tensione con isolamento fotoelettrico e retroazione negativa ad anello chiuso per uscita stabile su isolamenti ad alta capacità.
