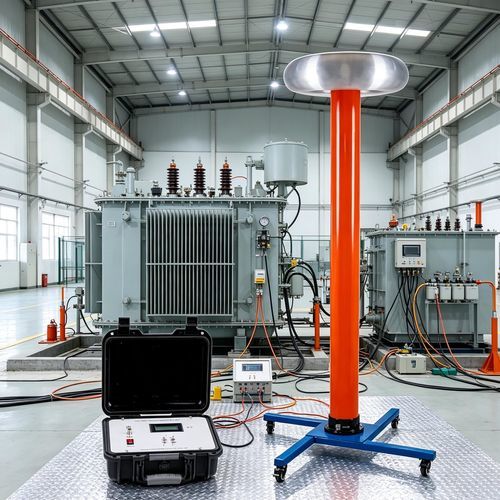

Trasduttore di tensione AC SGB-C

DCper pannello solare

Introduzione al prodotto
Il divisore di tensione digitale SGB-C è uno strumento di misura di precisione per tensioni AC e DC elevate (50–300 kV). Converte l'alta tensione in un segnale proporzionale a bassa tensione tramite un divisore di precisione e trattamento digitale, adatto sia al campo che al laboratorio.

Caratteristiche del prodotto

• Catena di misura di precisione: condensatori HV a film sottile e resistori vitrificati per alta impedenza d'ingresso e basso corrente di prova; TBPU e amplificatori prestazionali con campionamento AD a doppia pendenza; display LCD 4½ cifre, risoluzione 0,001 kV.
• Schermatura e immunità: schermatura multilivello con superficie sferica in lega di alluminio e involucro LV completamente schermato; connessione coassiale di qualità per minimizzare le interferenze.
• Costruzione sicura: divisore HV riempito/incapsulato con DuPont dry dielectric material (senza olio) e separazione coassiale tra HV e LV per una maggiore sicurezza.
• Operatività: interruttori per selezione AC/DC e gamme alta/bassa; lettura diretta su LCD 4½ cifre per ispezioni in campo.
• Portabilità: cassa modulare leggera in lega di alluminio per trasporto e impiego sul campo.

Parametri del prodotto
rapporto del divisore: 1000:1
mezzo isolante: DuPont dry dielectric material
modalità misura AC: True RMS
condizioni operative: temperatura 0–40°C; umidità ≤85% RH

Specifiche per versione
SGB-50C — AC: 50 kV / DC: 50 kV; Precisione: AC 1,0% / DC 0,5%; Intervallo: Low 0–20 kV, High 0–50 kV; Impedenza: 600 MΩ; Cavo segnale: 5 m; Dimensioni (mm): 180×180×620; Peso: 6 kg
SGB-100C — AC: 100 kV / DC: 100 kV; Precisione: AC 1,0% / DC 0,5%; Intervallo: Low 0–20 kV, High 0–100 kV; Impedenza: 1200 MΩ; Cavo segnale: 5 m; Dimensioni (mm): 180×180×900; Peso: 8 kg
SGB-150C — AC: 150 kV / DC: 150 kV; Precisione: AC 1,0% / DC 0,5%; Intervallo: Low 0–20 kV, High 0–150 kV; Impedenza: 1800 MΩ; Cavo segnale: 8 m; Dimensioni (mm): 250×250×1100; Peso: 15 kg
SGB-200C — AC: 200 kV / DC: 200 kV; Precisione: AC 1,0% / DC 0,5%; Intervallo: Low 0–20 kV, High 0–200 kV; Impedenza: 2400 MΩ; Cavo segnale: 8 m; Dimensioni (mm): 250×250×1330; Peso: 17 kg
SGB-300C — AC: 300 kV / DC: 300 kV; Precisione: AC 1,5% / DC 1,0%; Intervallo: Low 0–20 kV, High 0–300 kV; Impedenza: 3600 MΩ; Cavo segnale: 10 m; Dimensioni (mm): 250×250×1900; Peso: 22 kg

Scenari di applicazione

• Collaudo e accettazione in trasmissione e cabine: misure HV su trasformatori, quadri e barre collettrici.
• Manutenzione periodica: verifica tensioni operative durante revisioni per individuare difetti di isolamento.
• Messa in servizio sistemi di nuova energia: verifica tensione su PV, accumulo e HVDC prima della messa in servizio.
• Laboratorio e taratura metrologica: misure di precisione per prove e tarature di strumenti.
• Test industriali in sito: messa in servizio, monitoraggio e diagnosi guasti su grandi apparecchiature elettriche.

FAQ

• Come si ottiene alta precisione? — Condensatori HV di precisione e resistori vitrificati, design ad alta impedenza, amplificatori performanti e campionamento AD a doppia pendenza; risoluzione 0,001 kV (4½ cifre).
• Perché stabilità a lungo termine? — L'alta impedenza riduce la corrente di prova e l'auto-riscaldamento; componenti ad alta stabilità limitano la deriva.
• Le misure sono sensibili alle interferenze HV? — Schermatura multilivello e connessione coassiale riducono le interferenze elettromagnetiche esterne.

Sostituzione batteria

• Spegnere l'unità LV.
• Svitare le quattro viti del pannello LV e rimuovere il pannello.
• Svitare la vite del vano batteria, aprire il coperchio e sostituire la batteria 9V rispettando la polarità.

Note operative

• Mantenere l'area libera da corpi estranei che possano influire sulla precisione.
• Mantenere la distanza di sicurezza durante le misure HV.
• Verificare collegamenti e messa a terra.
• Attendere il ritorno a zero dell'indicatore prima di rientrare nell'area.
• Scaricare lo strumento dopo misure in DC.
• Non superare la tensione nominale; pulire e maneggiare con cura.
• Conservare nella custodia in luogo asciutto e fresco quando non in uso.
• Taratura consigliata almeno una volta l'anno presso laboratorio accreditato o fabbrica.

Riepilogo specifiche tecniche

• Serie: SGB-C
• Misura: HV AC e DC (50–300 kV)
• Rapporto di divisione: 1000:1
• Display: LCD 4½ cifre, risoluzione fino a 0,001 kV
• Connessione: cavo coassiale dedicato HV–LV
• Lunghezze cavo: 5 m / 8 m / 10 m a seconda del modello
• Ambiente operativo: 0–40°C; umidità ≤85% RH
