Strumento di misura della rigidità elettrica ad alta tensione GTB

DCACportatile

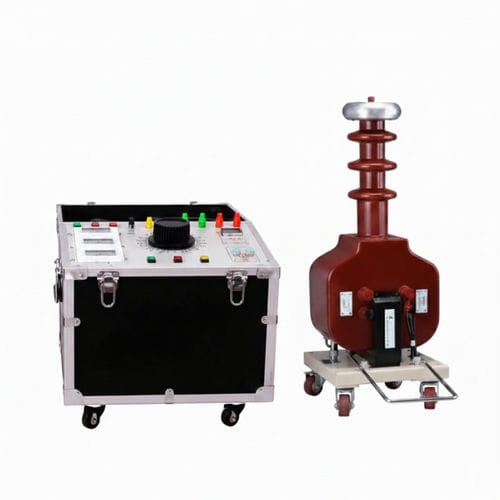

Il GTB Digital Display è un testatore Hipot AC/DC di tipo dry con uscita di prova da 10 kVA e controllo digitale, progettato per prove di rigidità dielettrica su trasformatori di potenza, cavi e altri apparati ad alta tensione. L'isolamento di tipo secco riduce la manutenzione e garantisce un funzionamento stabile, adatto a laboratori HV e banchi prova industriali.

Funzioni e applicazioni principali

• Prove Hipot in AC e DC per la verifica della rigidità dielettrica.
• Design dry-type (senza olio) per ridotta manutenzione e maggiore stabilità.
• Display digitale e controllo preciso per la regolazione di tensione e corrente.

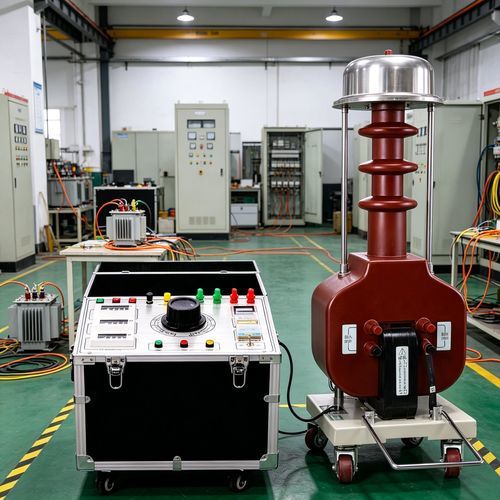

• Progettato per laboratori ad alta tensione e test industriali su trasformatori di potenza, cavi e componenti HV.

Parametri tecnici estratti dalla scheda

• Tensione di impedenza: ≤ 12%
• Forma d'onda di uscita: sinusoide
• Aumento della temperatura superficiale: < 55 ℃
• Corrente a vuoto: < 4%

Modelli e specifiche (estratti dalle tabelle)

• Esempi di capacità/configurazioni: 1.5/50, 3/50, 5/50, 10/50, 15/50, 20/50, 25/50, 30/50 (combinazioni di kVA/kV e corrente di uscita).
• Opzioni di ingresso: 200 V o 400 V (a seconda del modello).
• Tensioni di uscita tipiche elencate: 50 kV, 100 kV, 120 kV, 140 kV, 125 kV, 160 kV, 200 kV, 250 kV, 300 kV, 380 kV, 400 kV, 430 kV (a seconda del modello).
• Esempi di correnti di uscita: 30 mA, 60 mA, 100 mA, 125 mA, 140 mA, 150 mA, 200 mA, 250 mA, 300 mA, 400 mA (a seconda del modello).
• Riferimenti modello riportati: XC-3/220, XC-5/220, TC-10/220, TC-15/400, TC-20/400, TC-25/400, TC-30/400, TC-50/400, TC-100/400 (ogni modello ha valori specifici nelle tabelle).

Note operative (unità di controllo)

• Temperatura ambiente unità di controllo: 0 ～ 40 ℃
• Quota operativa: < 2000 m
• Umidità relativa: < 85%

Caratteristiche / specifiche tecniche

• Capacità nominale indicata: 10 kVA (modello esemplificativo GTB Digital Display 10kVA).
• Tipo: Hipot tester AC/DC dry-type con display digitale.
• Visualizzazione/controllo: display digitale e controllo manuale/da console a seconda del modello.
• Uscita CC HV (valori esemplificativi): fino a 430 kV in alcune varianti (dipende dal modello).
• Peso indicativo: varia in base al modello (esempi nelle tabelle: 15 kg, 20 kg, 30 kg, 40 kg, 50 kg fino a ~160 kg secondo il modello).
• Forma d'onda di uscita: sinusoide.
• Tensione di impedenza: ≤ 12%.
• Corrente a vuoto: < 4%.
• Elementi di progettazione: trasformatore di prova HV con materiali selezionati per stabilità, ridotta corona e buone prestazioni di isolamento; nuovi materiali isolanti riducono dimensioni e peso (secondo scheda).
