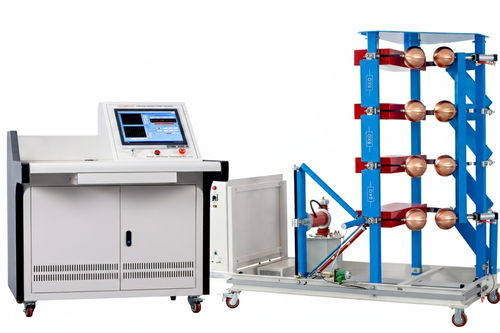

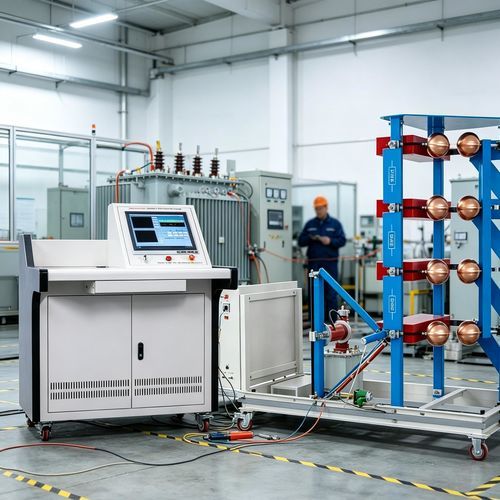

Strumento di misura della rigidità elettrica ad alta tensione UHV Lightning Impulse Voltage Generator

portatile

Introduzione al prodotto
Il sistema di prova della tensione a impulso UHV(V) è una soluzione completa progettata per riprodurre sovratensioni transitorie ad alta ampiezza in laboratorio e in campo. Supporta prove ad onda piena, onda troncata e impulsi di commutazione ed è applicabile a GIS, isolatori, trasformatori, boccole, apparecchiature HV, interruttori, commutatori di carico e quadri di rete ad anello.

Vantaggi tecnici

• Progetto a bassa induttanza con filtraggio resistivo per mantenere forme d'onda standard sotto elevati carichi capacitivi.
• Elevata utilizzazione della tensione: impulso di fulmine ≥85% e impulso di commutazione >80%.
• Funzionalità orientate all'operatore: regolazione semplice della forma d'onda, controlli intuitivi, sequenze programmabili e sincronizzazione affidabile.
• Controllo di carica avanzato: carica automatizzata a corrente costante con alto livello di automazione e buona immunità ai disturbi.

Parametri del prodotto
Tensione di carica — Intervallo di impostazione: 0~800 kV
Intervallo operativo: 10,0~800,0 kV
Deviazione di impostazione: ≤±1%
Grado di instabilità: ≤±1%
Risoluzione di impostazione: 0,1 kV
Tempo di carica — Intervallo: 30~180 s
Risoluzione del tempo di carica: 1 s
Ritardo allarme: 2 s
Numero di impulsi — Intervallo: 1~999
Impostazioni di protezione — Sovracorrente/sovratensione: configurabili; Protezione di carica dinamica: opzionale

Configurazione tipica

• Unità generatrice di impulso: unità centrale che genera le forme d'onda ad alta tensione.
• Divisore capacitivo a basso smorzamento: misure di impulso ad alta precisione (es. fino all'1,0%).
• Sistema di controllo completamente automatico basato su PC: automatizza le sequenze di prova e registra i dati.
• Sistema automatico di misura e analisi digitale: elabora le misure e genera report di prova dettagliati.
• Resistenze di regolazione della forma d'onda e accessori: regolano i parametri dell'impulso in base ai requisiti di prova.
• Alimentazione di carica con raddrizzamento automatico: fornisce carica stabile ai condensatori.

Aree chiave di applicazione

• Prove di tipo e prove di fabbrica per apparecchiature in alta tensione (trasformatori, GIS, boccole) secondo le norme nazionali.
• Enti di ricerca e laboratori di prova, laboratori di terze parti e università per studi su materiali isolanti e verifiche di apparecchiature.
• Accettazione e prove a campione su progetti di trasmissione e sottostazioni per valutare l'affidabilità operativa a lungo termine.
• Prove di prestazione di dispositivi di protezione contro le sovratensioni (es. scaricatori) in condizioni di impulso.

Domande frequenti

• Q1: Cosa fare se i dati di prova non sono conformi?
  A1: Verificare il cablaggio ed eliminare interferenze ambientali, quindi ripetere la misura. Se persiste, segnalare per ispezione dell'apparecchiatura.
• Q2: Si possono testare apparecchiature GIS?
  A2: Confermare la compatibilità delle interfacce e dell'intervallo di misura; alcuni GIS richiedono adattatori dedicati.
• Q3: È necessario scaricare dopo i test?
  A3: Sì. Scaricare completamente l'elemento testato con un'asta di scarica prima di rimuovere le connessioni.
• Q4: Si può usare vicino ad apparecchi sotto tensione?
  A4: No. Collegare solo quando l'apparecchio sotto prova è scollegato, verificato e collegato a terra.
• Q5: Qual è l'autonomia della batteria?
  A5: Circa 4–6 ore di funzionamento continuo con carica completa; prevedere batterie di riserva o alimentazione esterna.
• Q6: La temperatura influisce sulle misure?
  A6: Sì. Utilizzare tra 5 °C e 40 °C; temperature estreme possono introdurre deviazioni.

Caratteristiche / specifiche tecniche

• Intervallo tensione di carica: 0~800 kV; intervallo operativo: 10,0~800,0 kV; risoluzione 0,1 kV.
• Deviazione di impostazione: ≤±1%; grado di instabilità: ≤±1%.
• Tempo di carica: 30~180 s; risoluzione 1 s; ritardo allarme 2 s.
• Numero di impulsi: 1~999 (configurabile).
• Protezione: sovracorrente e sovratensione configurabili; protezione di carica dinamica selezionabile.
• Progetto: circuito a bassa induttanza, filtraggio resistivo, controllo di carica a corrente costante e alto livello di automazione.
