Sistema di test di prestazione

di simulazionetensione ad impulsoda laboratorio

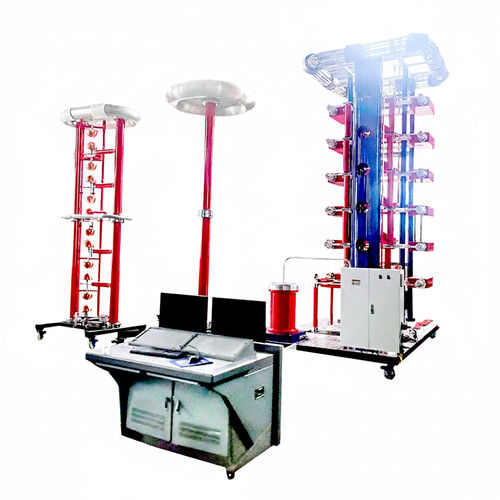

Il sistema UHV(V) Lightning Impulse Test System genera impulsi controllati ad alta tensione e alta corrente simili a quelli di un fulmine per valutare la resistenza dielettrica e le prestazioni elettriche di apparecchiature ad alta tensione.

Applicazioni e prove tipiche

• Simulazione di fulmini per prove tipo e prove di routine su interruttori, isolatori, trasformatori, reattori e altri apparati HV.
• Prove onda piena (1.2/50 μs) e prove con onda troncata (2–6 μs) a seconda della configurazione.

Parametri tecnici

• Tensione di carica — Intervallo di impostazione: 0–100 kV; Intervallo operativo: 10,0–100,0 kV; Deviazione impostazione ≤ ±1%; Instabilità ≤ ±1%; Risoluzione 0,1 kV.
• Tempo di carica — Intervallo: 30–180 s; Risoluzione 1 s; Ritardo allarme 2 s.
• Numero di impulsi — Programmabile: 1–999; Numero di incrementi di tensione: 1–999.
• Impostazioni di protezione — Protezione da sovracorrente/sovratensione configurabile; protezione di carica dinamica opzionale.
• Stabilità dell'impulso in uscita — >99%.

Esempi di configurazione (tensione / energia)

• 100 kV / 5 kJ — senza dispositivo di troncamento; nessun oscilloscopio/scheda di acquisizione richiesti; adatto a apparecchi di livello 6–10 kV; onda piena 1.2/50 μs.
• 200 kV / 5 kJ — senza troncamento; onda piena 1.2/50 μs per apparecchi 6–10 kV.
• 200 kV / 10 kJ — varianti con o senza troncamento/oscilloscopio; onda piena 1.2/50 μs; onda troncata 2–6 μs se equipaggiata.
• 300 kV / 7,5 kJ fino a 300 kV / 30 kJ — opzioni con dispositivo di cutoff monostadio e oscilloscopio per prove troncate; adatto a livelli 10–35 kV.
• 400 kV / 10–40 kJ — varianti con o senza troncamento e oscilloscopio; onda piena 1.2/50 μs; onda troncata 2–6 μs quando prevista.
• 500 kV / 30 kJ e 600 kV / 15–30 kJ — opzioni con steepening o cutoff monostadio; supportano requisiti di steep-wave e full-wave.
• 800 kV / 20–80 kJ — configurazioni di alta tensione per apparecchi 10–110 kV; opzioni di troncamento disponibili secondo modello.

Caratteristiche

• Progetto del circuito a bassa induttanza e filtraggio resistivo per generare onde d'impulso standard con grandi capacità e carichi pesanti.
• Alti fattori di utilizzo HV: onda di fulmine ≥85% ; onda operativa ≥80%.
• Regolazione della forma d'onda semplice, funzionamento agevole e buona sincronizzazione.
• Controllo automatico di carica a corrente costante per elevata automazione e forte immunità ai disturbi.

Composizione strutturale

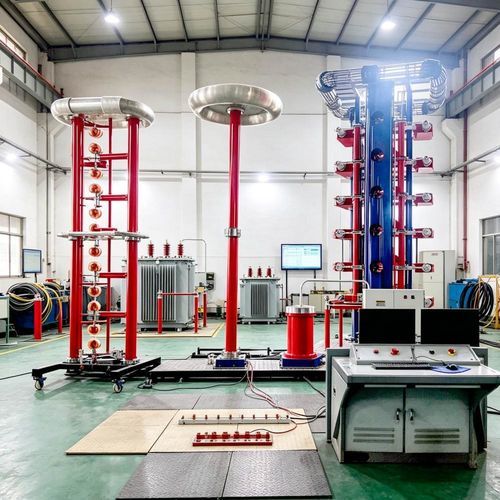

• Componenti principali: corpo generatore, dispositivo di troncamento/taglio della forma d'onda (se previsto), divisore di tensione, console di controllo (microcomputer o tipo convenzionale), sistema di registrazione/acquisizione digitale della forma d'onda e accessori di misura/sicurezza.

Specifiche — riepilogo

• Tensione: impostazione 0–100 kV; operativo 10,0–100,0 kV; risoluzione 0,1 kV; deviazione/instabilità ≤ ±1%.
• Tempo di carica: 30–180 s (risoluzione 1 s); ritardo allarme 2 s.
• Impulsi: programmabile 1–999; incrementi di tensione: 1–999.
• Protezione: sovracorrente/sovratensione configurabili; protezione dinamica opzionale.
• Stabilità in uscita: >99%; configurazioni multiple da 100 kV/5 kJ fino a 800 kV/80 kJ disponibili.
