Tester di isolamento XC/TC

di sicurezzadi sicurezza elettricadi tensione

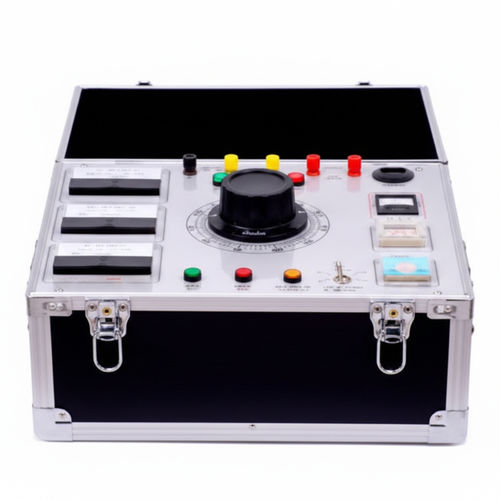

La console di controllo (quadro/custodia di controllo) per trasformatori di prova XC/TC è un'unità ausiliaria progettata per un'operatività agevole, una manutenzione semplice e un'affidabilità elevata in impiego sul campo. La struttura compatta e robusta la rende adatta per società di distribuzione elettrica, grandi stabilimenti industriali, metallurgia, centrali elettriche, ferrovie e reparti di manutenzione elettrica.

Parametri tecnici

• Temperatura ambiente: 0～40℃
• Altitudine: < 100 m
• Umidità relativa: < 85%

Uso e manutenzione

• 1. Al ricevimento verificare che il cablaggio del circuito di controllo principale sia ben fissato e che la spazzola del regolatore di tensione abbia un buon contatto.
• 2. Dopo lunghi periodi di inutilizzo misurare la resistenza di isolamento con un megohmmetro da 500 V prima dell'uso; la resistenza deve essere ≥ 0,5 MΩ.
• 3. La tensione di alimentazione deve corrispondere al valore di ingresso indicato sulla targhetta dell'armadio.
• 4. L'armadio è dotato di protezione da sovracorrente impostata in fabbrica all'80% della corrente nominale; per impieghi a basso carico regolare di nuovo in base alla corrente nominale del prodotto in prova.
• 5. Dopo l'uso richiudere il coperchio dell'armadio per mantenere pulito l'interno.

Caratteristiche del prodotto

• Monitoraggio completo: visualizzazione in tempo reale della corrente di uscita, della tensione degli strumenti, dell'indicazione di lettura zero, dell'indicatore di chiusura e dello stato di temporizzazione.
• Protezione integrata: protezione contro le sovracorrenti e temporizzatore automatico per una maggiore sicurezza.
• Temporizzazione avanzata: relè temporale di nuova generazione con ampia gamma di temporizzazione per configurazioni di prova flessibili.
• Protezione accurata: relè di corrente ad alta precisione che garantisce funzionamento affidabile e maggiore sicurezza per il personale e le apparecchiature.
• Design compatto: struttura razionale, ingombro ridotto e costruzione leggera per portabilità e facilità d'uso.

Specifiche / dati tecnici

• Serie / modello: XC/TC
• Tipo di apparecchiatura: quadro/console di controllo ausiliaria per trasformatori di prova XC/TC
• Applicazioni: società elettriche, grandi impianti, metallurgia, centrali elettriche, ferrovie e reparti di manutenzione elettrica
