Strumento di misura della rigidità elettrica ad alta tensione GTB-15kVA/120kV

DCAC

Panoramica prodotto

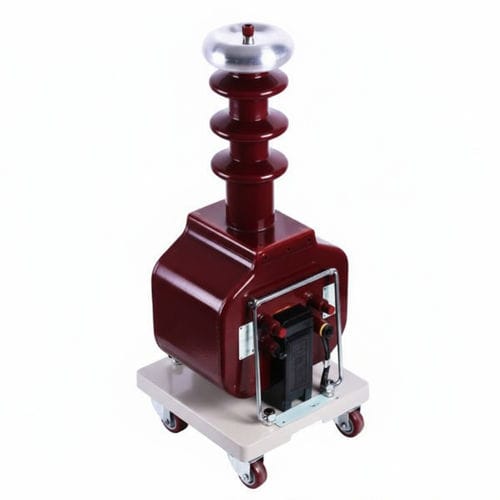

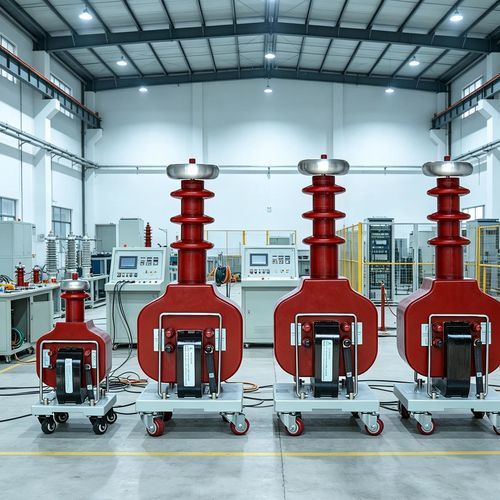

La serie GTB 50–120 kV è un set con trasformatore di prova di tipo secco progettato per prove di tenuta dielettrica in CA e CC a frequenza di rete su cavi, componenti elettrici e materiali isolanti. Il kit comprende un quadro di controllo, un trasformatore di prova di tipo secco e accessori associati, ottimizzato per prove in campo grazie a dimensioni e peso ridotti rispetto alle soluzioni a olio.

Caratteristiche principali

• Composizione principale: quadro di controllo, trasformatore di prova tipo secco e accessori di connessione/protezione.
• Idoneo per prove di tenuta in tensione in CA e CC a frequenza di rete su cavi, componenti elettrici e materiali isolanti.
• Dotato di stack di silicio HV fornito dal produttore che consente l'alimentazione in DC se usato con quadri di controllo e dispositivi di protezione.
• Progettazione portatile per prove in campo: ingombro compatto e procedure di dispiegamento semplificate.
• Compatibile con quadri di controllo, protezione microampere, gap a sfera e schermature o supporti per i conduttori di discesa ad alta tensione.

Precauzioni di sicurezza

• Posizionare l'apparecchiatura mantenendo una distanza di sicurezza adeguata; non passare i conduttori di discesa HV in percorsi pedonali.
• Installare recinzioni di protezione e segnaletica «Stop! High Voltage» nell'area di prova.
• Sostenere o isolare i conduttori di discesa HV; assegnare personale per la sorveglianza e impedire l'accesso alle zone di cavo.
• Per le prove DC, impostare il microamperometro sulla portata appropriata (tipicamente la più alta); utilizzare scatole di schermatura e protezione automatica da sovracorrente per prevenire danni o cortocircuiti improvvisi.
• Prima delle prove a frequenza di rete verificare la capacità dello strumento per evitare risonanze con l'oggetto in prova.
• Garantire un collegamento a terra affidabile e separato per la terra di lavoro (estremità HV ed estremità del condensatore stabilizzatore) e la terra di protezione (scocca del quadro di controllo).
• Interrompere le prove in caso di instabilità di alimentazione o perturbazioni esterne; ripristinare condizioni stabili prima di proseguire.
• In caso di movimenti anomali degli indicatori, fumo, scintille, odore di bruciato o rumori insoliti, togliere immediatamente alimentazione e ispezionare.
• Eseguire prove ad alta tensione conformemente alle normative di sicurezza applicabili.

Specifiche tecniche

• Gamma serie: GTB 50–120 kV.
• Tensione di impedenza: ≤12%.
• Forma d'onda di uscita: sinusoidale.
• Aumento temperatura superficiale: <55°C.
• Corrente a vuoto: <4%.
