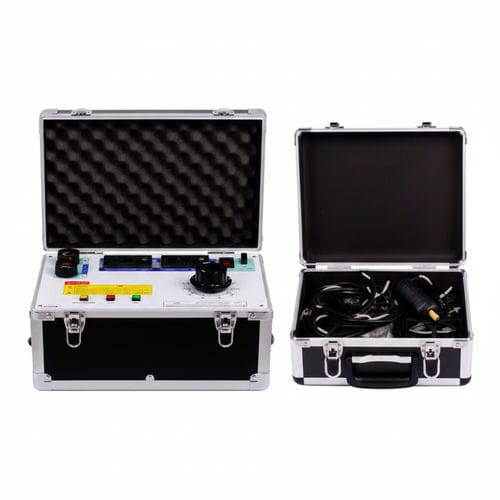

Apparecchio per prove con iniezione primaria DDG-1000A

di correntedi cortocircuitoautomatico

Il DDG-1000A è un banco di prova iniettore di corrente primaria progettato per generare correnti elevate e fornire una fonte di corrente per prove di sicurezza, taratura e sperimentazione in laboratorio nei sistemi elettrici.

Panoramica del prodotto

• Tipo di dispositivo: iniettore di corrente primaria / generatore di grande corrente (current booster / sorgente di corrente).
• Finalità: simulare e fornire condizioni di corrente estrema (corto circuito, aumento di temperatura) per prove, tarature e ricerca.
• Capacità tipica: correnti di uscita dipendenti dal modello da 500 A fino a 10 000 A; esempio DDG-1000: 1000 A, 6 kVA.

Caratteristiche

• Due amperometri per il monitoraggio su ampie gamme di corrente.
• Autotrasformatore regolabile per la regolazione fine dell'uscita.
• Spie di stato e comandi a pulsante per un'operazione semplice.
• Opzioni costruttive integrali o separabili (fission) per facilitare il trasporto e la movimentazione.

Applicazioni principali

• Prove di stabilità termica e dinamica di interruttori automatici, commutatori e contattori.
• Taratura e verifica del rapporto dei trasformatori di corrente (CT).
• Prove di aumento di temperatura per busbar, boccole e terminazioni cavo.
• Impostazione e verifica dei dispositivi di protezione a relè.
• Ricerca scientifica e sperimentazioni di laboratorio che richiedono sorgenti di corrente elevate.

Parametri tecnici (esempi della serie)

• DDG-500 — potenza: 3 kVA; V1: 220 V; A1: 15 A; V2: 6 V; A2: 500 A; dimensioni (mm): 430×338×550; peso: 48 kg; struttura: integrale.
• DDG-1000 — potenza: 6 kVA; V1: 220 V; A1: 27 A; V2: 6 V; A2: 1000 A; dimensioni (mm): 500×380×600; peso: 80 kg; struttura: integrale.
• DDG-2500 — potenza: 15 kVA; V1: 380 V; A1: 39,5 A; V2: 6 V; A2: 2500 A; dimensioni (mm): 600×430×790; peso: 145 kg; struttura: integrale.
• DDG-4000 — potenza: 24 kVA; V1: 380 V; A1: 63 A; V2: 6 V; A2: 4000 A; dimensioni (mm): 640×450×820; peso: 180 kg; struttura: integrale / separabile.
• DDG-5000 — potenza: 30 kVA; V1: 380 V; A1: 79 A; V2: 6 V; A2: 5000 A; dimensioni (mm): 600×430×900 e 300×500×500 (opzione due pezzi); peso: 145 e 135 kg; struttura: separabile.
• DDG-6000 — potenza: 36 kVA; V1: 380 V; A1: 95 A; V2: 6 V; A2: 6000 A; dimensioni (mm): 600×430×900 e 300×500×500; peso: 150 e 140 kg; struttura: separabile.
• DDG-8000 — potenza: 48 kVA; V1: 380 V; A1: 126 A; V2: 6 V; A2: 8000 A; dimensioni (mm): 600×450×950 e 350×550×550; peso: 180 kg; struttura: separabile.
• DDG-10000 — potenza: 60 kVA; V1: 380 V; A1: 158 A; V2: 6 V; A2: 10000 A; dimensioni (mm): 800×600×1100 e 380×550×600; peso: 200 kg; struttura: separabile.

Caratteristiche / specifiche tecniche

• Intervallo di corrente in uscita: correnti secondarie tipiche da 500 A a 10 000 A a seconda del modello.
• Alimentazione primaria: comunemente 220 V o 380 V a seconda del modello; kVA nominale variabile.
• Riferimento secondario: V2 tipicamente 6 V per il collegamento dell'iniettore.
• Costruzione: varianti integrali (unità singola) o separabili (fission) per agevolare il trasporto.
• Controllo e sicurezza: doppio amperometro, autotrasformatore regolabile, spie di stato e comandi a pulsante.
