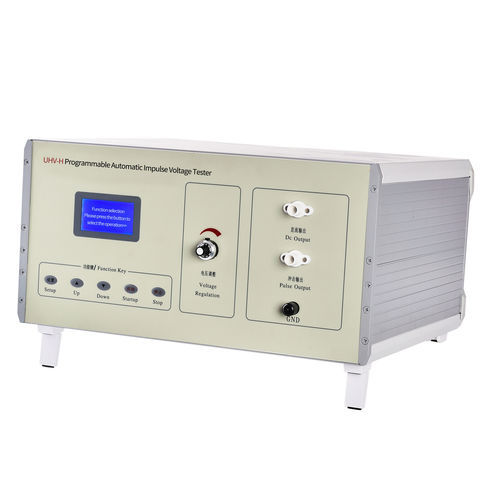

Tester di impulsi di tensione UHV

di sicurezza elettricaad alta tensionedi onda d'urto

Il tester di tensione a impulso automatico programmabile serie UHV è un generatore di impulsi ad alta tensione per prove di rigidità dielettrica e certificazione di sicurezza dei prodotti elettrici. Offre modalità manuale, automatica e programmabile con un'interfaccia HMI LCD a tasti, progettata per flussi di prova industriali.

Applicazioni

• Prove di rigidità dielettrica e certificazione di sicurezza per caricabatterie e stazioni di ricarica EV.
• Test di apparecchiature fotovoltaiche e impianti solari.
• Prove su apparecchiature e componenti di bassa tensione (inclusi processi di ispezione CCC).
• Test di dispositivi di protezione del circuito, contatori di energia, motori e cavi.
• Prove su dispositivi a corrente residua (RCD) e altri dispositivi di protezione.

Caratteristiche principali

• Modalità multiuso: Manuale (manopola), Automatico (controllo di sistema) e Programmabile (controllo PC/rete).
• Regolazione di tensione di precisione: controllo a tensione costante in modalità automatica/programmabile per una gestione fine degli impulsi.
• Controllo programmabile: comunicazione RS-485 / USB con protocolli personalizzabili per prove remote/controllate da PC (tensione, parametri, trigger).
• Test in sequenza per lotti: sequenze e combinazioni programmabili via software con dati di guasto in tempo reale e feedback grafico.
• Report automatici: generazione di report di prova su PC con tensione di picco, frequenza e metriche di intervallo.
• Giudizio intelligente di conformità: determinazione automatica pass/fail basata su ampiezza e attenuazione della corrente d'impulso.
• Monitoraggio della forma d'onda: interfaccia per divisore d'impulso per verifica con oscilloscopio.
• Cruscotto LCD 12864: visualizzazione simultanea di tensione DC, tensione d'impulso, tempo di intervallo e frequenza d'impulso.
• Interfaccia locale: controllo a pulsanti touch con menu bilingue (cinese/inglese) per conformità all'export.
• Architettura a doppia polarità e doppia uscita: sorgenti HV indipendenti +/- e generazione concorrente DC + impulso.
• Calibrazione estesa e routine di autocorrezione integrate per mantenere la precisione in tempo reale.

Specifiche tecniche

• Tensione di uscita (DC): 0 - ±24 kV; accuratezza ±3%.
• Pico di impulso (programmabile): ±20 kV; accuratezza ±3%F (regolabile).
• Tempo di frontale dell'impulso: 1,2 μs ±30%.
• Tempo di coda fino al valore metà: 50 μs ±20%.
• Controllo programmato (posizione gamma): ±4 kV - ±20 kV, passo 1 V.
• Precisione del controllo programmato: ±3%.
• Numero di impulsi (programmabile): 1 - 9.999.
• Tempo di intervallo (programmabile): 5 - 99 s (default: 5 s).
• Comunicazione impulsi: RS-485 e USB.
• Pico impulso controllo manuale: ±2 kV - ±20 kV.
• Numero impulsi manuale: 1 - 9.999 (supporta impulsi continui senza errore).
• Intervallo manuale: 1 - 99 s.
• Regolazione corrente di perdita/rottura: 30 mA - 1.200 mA.
• Alimentazione: AC 220 V ±10%, 50 Hz; consumo nominale 200 VA.
• Ambiente: temperatura ambiente 0 - 40 °C; umidità < 80%.
• Dimensioni: 450 × 380 × 240 mm.
• Peso (unità): 12 kg.
