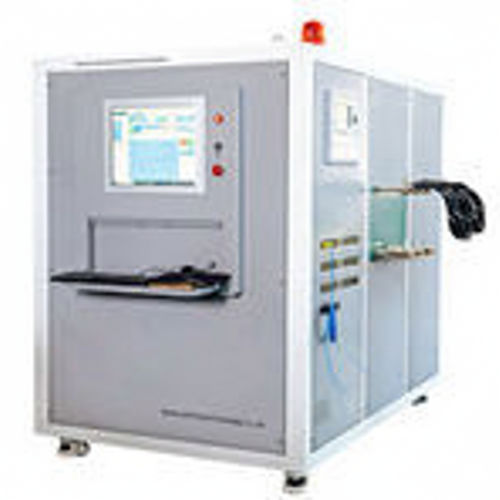

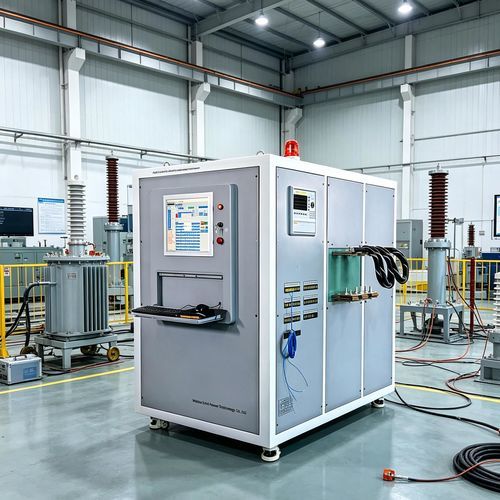

Apparecchio per prove temperatura DDL

interamente automaticocontrollato da computerdisgiuntori

Panoramica

Il dispositivo di prova di aumento di temperatura serie DDL è un sistema di prova automatico per applicazioni ad alta corrente. È progettato per test di aumento della temperatura su interruttori ad alta tensione e per attività di messa a punto elettrica in ambienti ad alta corrente. Il sistema integra controllo automatico, misurazione e visualizzazione dati su PC, fornendo tensione di alimentazione, corrente in uscita e potenza attiva con classe di precisione 0,5. La durata del test e gli avvisi sono programmabili per sequenze non presidiate.

Applicazioni

• Test di aumento della temperatura e messa a punto elettrica in centrali elettriche, sottostazioni, produttori di apparecchiature elettriche, istituti di ricerca e laboratori di prova.

Caratteristiche principali

• Regolazione automatica della corrente: le deviazioni rispetto alla corrente impostata vengono compensate automaticamente e separatamente.
• Controllo elettrico della salita/discesa di tensione per regolare la corrente di uscita; precisione di controllo opzionale.
• Funzione di protezione allo start a zero per prevenire avviamenti non sicuri.
• Tensione di alimentazione e corrente di uscita visualizzate tramite software PC con classe di precisione 0,5; monitoraggio in tempo reale della potenza attiva.
• Tempo del test programmabile in modo indipendente con funzione di promemoria/allarme.
• Progettato per funzionamento intermittente/di breve durata e per una manutenzione agevole.

Specifiche tecniche

• Tensione di ingresso: Trifase quattro fili AC 380 V
• Frequenza nominale: 50 Hz
• Potenza totale del sistema: 189 kW
• Corrente totale del sistema: 287 A
• Fattore di potenza del sistema: cosφ = 0,8
• Regolatore di tensione a induzione immerso in olio — potenza nominale: 63 kVA
• Regolatore a induzione immerso in olio — tensione di uscita: 0–430 V
• Regolatore a induzione immerso in olio — corrente di uscita: 0–166 A
• Distorsione dell'onda (regolatore): ≤ 3%
• Tensione di avviamento (regolatore): ≤ 1%
• Impedenza di cortocircuito (regolatore): ≤ 7%
• Boost di corrente tipo secco — potenza nominale: 63 kVA
• Boost di corrente tipo secco — tensione di linea in uscita: 10 V
• Boost di corrente tipo secco — corrente di uscita: 0–6300 A
• Boost di corrente tipo secco — tensione di ingresso nominale: 380 V
• Perdite a vuoto (boost): < 4%
• Corrente di ingresso nominale (boost): 166 A
• Impedenza di cortocircuito (boost): ≤ 5%
• Metodo di raffreddamento (boost): tipo secco, raffreddamento ad aria

Precauzioni

• All'apertura dell'armadio, ispezionare i componenti elettrici e i punti di contatto per eventuali danni da trasporto o contatti difettosi.
• Prima dell'uso, verificare il corretto contatto di tutti i dispositivi elettrici, con particolare attenzione alle spazzole/contatti del regolatore di tensione.
• Seguire rigorosamente le procedure operative applicabili; è vietato l'uso non autorizzato o senza supervisione qualificata.
• Conservare l'apparecchiatura in un'area ben ventilata, asciutta e priva di gas corrosivi.
