Apparecchio per prove di sicurezza elettrica SX

di messa a terraautomaticoper alimentazione elettrica

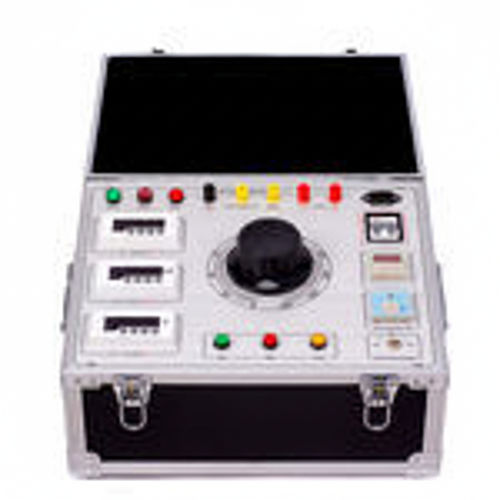

Il quadro/console di comando SX series è un'unità di controllo della tensione CA regolabile progettata per supportare apparecchiature di prova elettriche come trasformatori di prova e convertitori. Fornisce un'uscita CA regolabile in modo continuo (0–250 V) e integra funzioni di monitoraggio e protezione per prove più sicure e affidabili.

Introduzione del prodotto

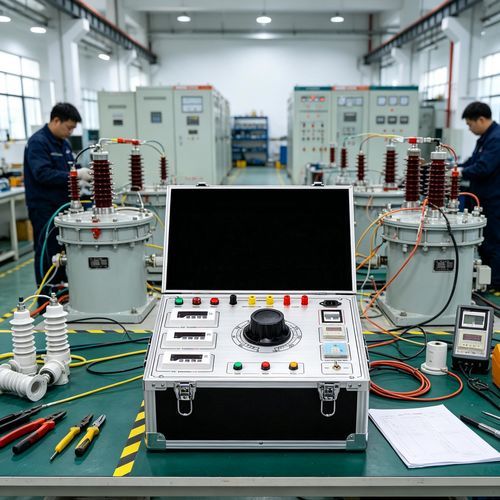

• Progettata per essere utilizzata con trasformatori di prova, convertitori e altri strumenti di prova elettrici, l'unità eroga un'uscita continua e regolabile di 0–250 V CA e fornisce le funzioni di controllo necessarie durante le prove di potenza.

Caratteristiche principali

• Monitoraggio: corrente di uscita, tensione strumento, posizione zero, stato del contattore (aperto/chiuso) e stato del timer.
• Protezione: protezione da sovracorrente con relè temporizzato integrato.
• Temporizzazione migliorata: relè temporizzato di nuova generazione con gamma temporale estesa (1 s – 99 h).
• Sicurezza migliorata: relè di corrente ad alta precisione per proteggere il personale e le apparecchiature.
• Design compatto: ingombro ridotto e struttura leggera per un'installazione e un trasporto facilitati.

Precauzioni

• Durante l'uso, lo strumento deve essere adeguatamente collegato a terra.
• L'aumento e la diminuzione della tensione devono essere eseguiti a velocità costante; evitare accelerazioni o decelerazioni improvvise.
• Monitorare continuamente gli strumenti durante i test per rilevare prontamente condizioni impreviste.
• Maneggiare l'apparecchiatura con cura e mantenerla pulita.

Caratteristiche / Specifiche tecniche

• Modello: SX series
• Tensione di ingresso: 220 V ±10 %, 50 Hz
• Tensione di uscita: 0–250 V CA; Potenza di uscita: 5 kVA
• Tensione strumento: 100 V / 100 kV
• Intervallo temporale: 1 s – 99 h
• Temperatura ambiente di esercizio: -20 °C a 50 °C
• Funzioni integrate di monitoraggio e protezione inclusa la misurazione della corrente di uscita, la misurazione della tensione strumento, l'indicazione della posizione zero, lo stato del contattore e del timer, e la protezione da sovracorrente con relè temporizzato.
