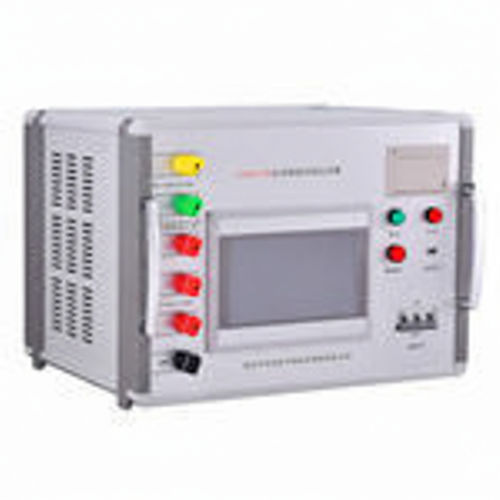

Tester di tensione DBF series

frequenzadi rigidità dielettricaper attrezzature elettriche

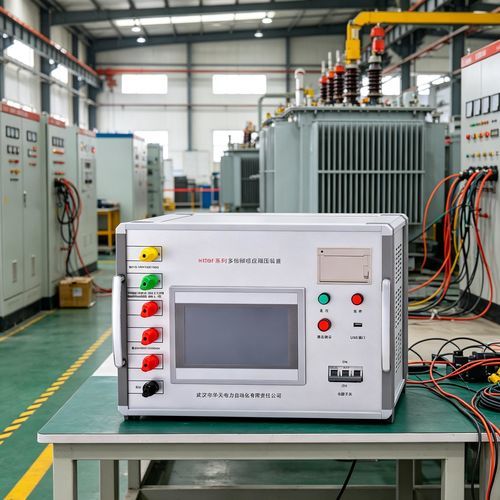

Il misuratore di tenuta dielettrica per induzione DBF a più frequenze è progettato per prove di tenuta per induzione su trasformatori e induttori mutui. È portatile, semplice da usare e disponibile in diverse potenze per prove in campo.

Caratteristiche principali

• Funzioni di protezione: sovratensione, sovracorrente, avvio in posizione zero e protezione da scariche (flashover); le soglie di sovratensione/sovracorrente sono impostabili dall'utente e la protezione da flashover protegge il campione di prova.
• Design leggero, adatto all'uso in cantiere.
• Modalità operative selezionabili automatiche e manuali per aumentare la produttività delle prove.
• Memorizzazione dei dati e stampa remota; identificazione numerica delle prove per recupero semplice.
• Piattaforma modulare basata su DSP che consente estensione delle funzioni e aggiornamenti software; interfaccia uomo‑macchina intuitiva.

Manutenzione e riparazioni

• Prima dell'uso: ispezionare l'unità per danni esterni, verificare il corretto funzionamento del display LCD e delle uscite; pulire i morsetti corrosi o invecchiati prima dell'uso.
• Dopo ogni prova: pulire i cavi e i morsetti, spegnere e scollegare l'alimentazione; conservare in un luogo asciutto, privo di polvere, ventilato e senza gas corrosivi.

Trasporto e stoccaggio

• Per il trasporto usare la cassa di legno e gli ammortizzatori forniti dal costruttore quando possibile per evitare danni; non impilare senza imballaggio adeguato.
• Con la cassa aziendale, impilamento massimo: due livelli; durante trasporto e stoccaggio il pannello di controllo deve essere rivolto verso l'alto.
• Conservare al chiuso in ambiente asciutto, privo di polvere, ventilato e non corrosivo; posizionare materiale antiumidità sotto l'apparecchiatura per evitare condensa.

Specifiche tecniche

• Capacità: 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA
• Tensione di ingresso: CA trifase, 380 V ± 10%
• Frequenza di rete: 50 Hz / 60 Hz
• Tensione di uscita: 0–400 V (può essere aumentata con trasformatore elevatore opzionale)
• Frequenza di uscita: 50 Hz, 100 Hz, 150 Hz, 200 Hz; personalizzabile 20–300 Hz
• Risoluzione tensione: 0,01 V
• Risoluzione corrente: 0,1 A
• Precisione tensione: ±1%
• Precisione corrente: ±1%
• Distorsione d'onda: <3%
• Dimensioni appross. (L × P × A): 500–700 mm × 350–500 mm × 360–630 mm
• Peso: 21 kg – 75 kg
