Pannello di controllo di potenza

con schermo TFTcompattodigitale

Panoramica del prodotto

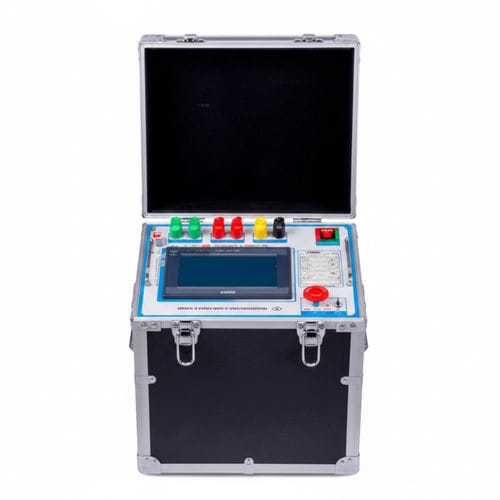

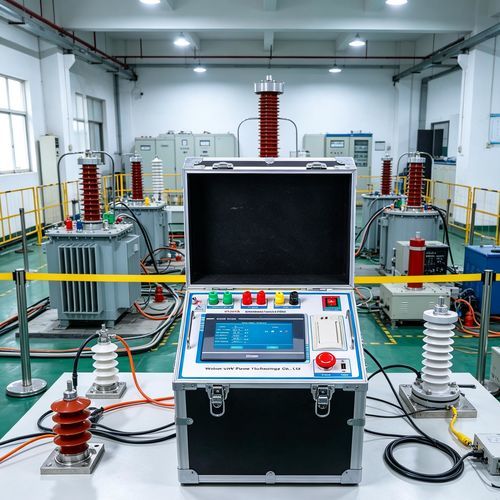

Questa cabina di controllo per trasformatori completamente automatica è progettata per supportare prove di tenuta alla tensione in conformità a GB/T16927.1-2001. Integra scheda di controllo e regolatore di tensione in un involucro compatto e mobile, adatto per prova in laboratorio e in campo.

Parametri tecnici

• Potenza: 3 kVA
• Tensione di ingresso: 0–220 V
• Rapporto del trasformatore: 500:1 (configurabile secondo il trasformatore elevatore)
• Tensione di uscita: 0–250 V
• Tensione di misura (terminale strumento): 0–100 V
• Precisione misura tensione: 1,0 % FS ±3 cifre
• Precisione misura corrente: 1,0 % FS ±3 cifre
• Intervallo di temporizzazione: 0–9999 s (modalità lunga durata disponibile)
• Alimentazione: AC 220 V ±10 %, 50 Hz ±2 Hz
• Ambiente di esercizio: 0–50 °C; umidità relativa ≤85 % RH

Caratteristiche principali

• Display LCD da 7 pollici ad alta risoluzione che mostra tensione, corrente, tempo, stato sistema e avvisi in tempo reale.
• Interfaccia localizzata per operazioni in campo.
• Comandi a pulsante tattili per configurazione e funzionamento sicuri.
• Calibrazione digitale che sostituisce i potenziometri per regolazioni ripetibili in campo (protetta da password).
• Rapporti di prova programmabili (configurazione via pulsanti) per prove multi‑tensione con una sola console.
• Flusso di lavoro guidato con prompt di stato per un utilizzo intuitivo senza manuale.
• Modalità Auto‑Timing: temporizzazione automatica alla tensione target, visualizzazione del risultato e reset automatico.
• Modalità Manuale: temporizzazione avviata dall'operatore con reset automatico al termine della prova.
• Salita di tensione manuale con rilevamento automatico dei limiti e protezione da sovratensione; velocità configurabile (default 1 kV/s).
• Soppressione ibrida hardware/software del rumore per stabilità industriale e immunità EMI.

Specifiche aggiuntive e sicurezza

• Nome modello: GY Control Cabinet (Automatic)
• Interfaccia: display 7 pollici e pulsanti tattili (supporto touchscreen a seconda della variante)
• Protezioni: impostazioni protette da password, protezione contro sovratensioni, rilevamento automatico dei limiti
• Meccanica: quadro compatto e mobile, adatto a officina e campo
• Conformità: progettato per prove secondo GB/T16927.1-2001
