Strumento di misura della rigidità elettrica ad alta tensione YDQ Digital

DCAC

Panoramica

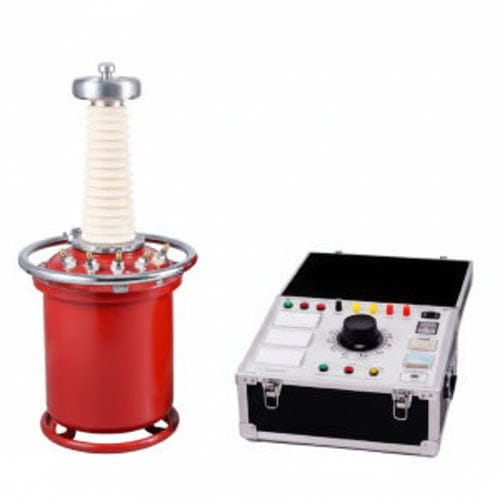

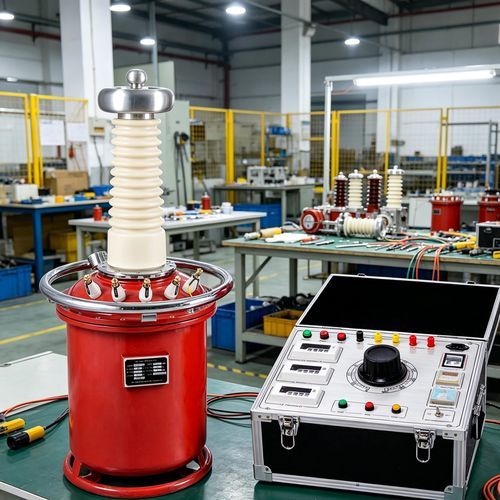

Il YDQ Digital Display 5 kVA AC Hipot Test Set è un'unità di prova ad alta tensione con monitoraggio digitale progettata per prove di tenuta dielettrica in AC su apparecchiature elettriche di medie dimensioni. Destinata al controllo qualità e alla manutenzione in ambito industriale e di servizi, presenta una costruzione senza olio che riduce gli interventi di manutenzione.

Parametri tecnici

• Classe di tensione: 10 kV – 300 kV
• Intervallo di capacità: 1 – 500 kVA
• Tensione di impedenza: ≤ 8 %
• Corrente a vuoto: < 7 %
• Tipi / modalità: AC; AC & DC; cascata AC; cascata AC-DC

Specifiche principali (modelli disponibili / esempi)

• YDQ-1.5/50 — Capacità: 1.5 kVA; HV: 50 kV; Corrente HV: 30 mA; Ingresso: 200 V / 7.5 A; Rapporto: 500; Aumento temp. (30 min): 10 ℃
• YDQ-3/50 — Capacità: 3 kVA; HV: 50 kV; Corrente HV: 60 mA; Ingresso: 200 V / 15 A; Rapporto: 500; Aumento temp.: 10 ℃
• YDQ-5/50 — Capacità: 5 kVA; HV: 50 kV; Corrente HV: 100 mA; Ingresso: 200 V / 25 A; Rapporto: 500; Aumento temp.: 10 ℃
• YDQ-10/50 — Capacità: 10 kVA; HV: 50 kV; Corrente HV: 200 mA; Ingresso: 200 V / 50 A; Rapporto: 500; Aumento temp.: 10 ℃
• YDQ-20/50 — Capacità: 20 kVA; HV: 50 kV; Corrente HV: 400 mA; Ingresso: 200 V / 53 A; Rapporto: 500; Aumento temp.: 10 ℃
• YDQ-50/50 — Capacità: 50 kVA; HV: 50 kV; Corrente HV: 1000 mA; Ingresso: 400 V / 132 A; Rapporto: 500; Aumento temp.: 10 ℃
• Varianti fino a 150 kV, 200 kV e 300 kV (es. YDQ-5/100, YDQ-100/150, YDQ-200/200, YDQ-300/300) coprendo capacità fino a 300 kVA — vedere la tabella modelli per i valori per riferimento.

Caratteristiche

• Formato compatto e peso ridotto per la movimentazione in sito
• Costruzione senza olio che riduce la manutenzione e la contaminazione
• Adatto alle prove in campo in condizioni climatiche avverse
• Maggiore tenuta dielettrica rispetto alle soluzioni ad olio e corona minima

Caratteristiche / specifiche tecniche

• Serie / modello: YDQ
• Display: monitoraggio digitale per supervisione del test
• Capacità disponibili: 1 — 300 kVA (a seconda del modello)
• Gamma HV: 10 kV — 300 kV
• Modalità di prova supportate: AC, AC & DC, cascata AC, cascata AC-DC
• Tensione di impedenza ≤ 8 %; corrente a vuoto < 7 %
